首页  >  产品百科  >  FTSH-125-01-L-DV-K-A-P-TR

FTSH-125-01-L-DV-K-A-P-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 2 50pin 推挽式 Male Pin 黑色 贴片安装 31.75mm(长度)*5.84mm(高度)
供应商型号: 200-FTSH1251LDVKAPTR
供应商: Mouser
标准整包数: 1

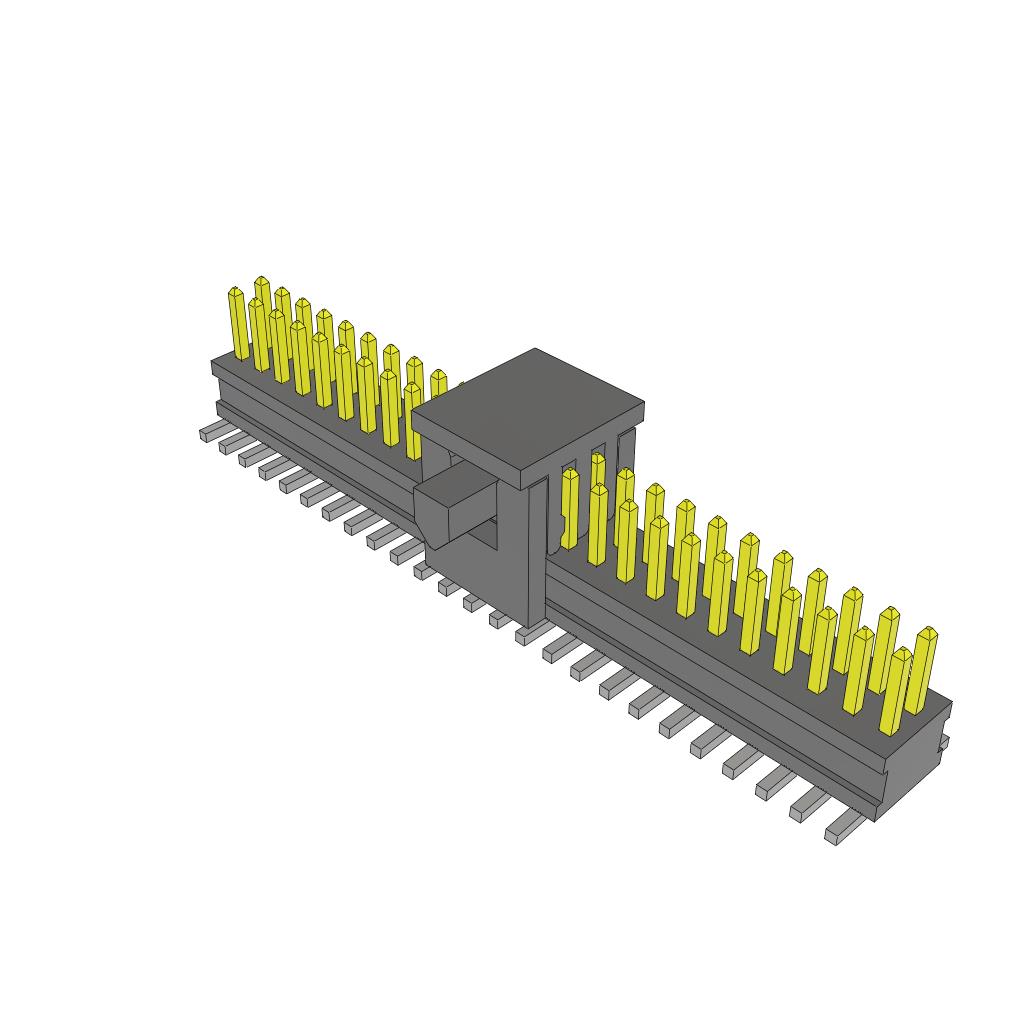

SAMTEC 矩形连接器 - 外壳 FTSH-125-01-L-DV-K-A-P-TR

FTSH-125-01-L-DV-K-A-P-TR概述

    # 电子元器件技术手册:FTSH-1XX-XX-XXX-DV 双垂直表面贴装终端

    产品简介


    FTSH-1XX-XX-XXX-DV 是一款专为双垂直表面贴装(Double Vertical Surface Mount)设计的电子元器件。这种终端产品广泛应用于高速信号传输系统、通信设备、计算机外围设备等领域。FTSH-1XX-XX-XXX-DV 以其卓越的性能和可靠性,成为现代电子产品设计的重要组成部分。
    主要功能
    - 双垂直引脚设计:支持高密度连接,适合多种 PCB 布局。
    - 高精度加工:确保低接触电阻和稳定的机械性能。
    - 多样化选择:通过多种选项(如锁定夹、导电销、屏蔽罩等),满足不同应用需求。
    应用领域
    - 数据中心和服务器
    - 网络交换机和路由器
    - 消费类电子设备
    - 工业控制和自动化设备

    技术参数


    以下是 FTSH-1XX-XX-XXX-DV 的核心技术规格:
    | 参数名称 | 规格范围 |

    | 引脚位置数 | -02 至 -50(每行) |
    | 引脚样式 | -01 至 -05 和 -14 |
    | 高度公差 | ±0.008 英寸(±0.20 mm) |
    | 接触区域厚度 | 金层:3 µin 至 30 µin |
    | 材料 | 绝缘体:LCP UL 94 VO |
    终端:磷青铜 |
    | 工作温度 | -40°C 至 +85°C |

    产品特点和优势


    FTSH-1XX-XX-XXX-DV 的设计和制造充分考虑了性能和易用性,具体特点如下:
    - 双垂直设计:节省 PCB 空间,支持高密度布线。
    - 多样化的配置选项:提供多种尾部选项、锁定机制和屏蔽设计,满足个性化需求。
    - 高可靠性:金锡合金尾部处理,确保长时间稳定工作。
    - 易于组装:支持自动装配和手动安装,兼容性广。
    这些特点使 FTSH-1XX-XX-XXX-DV 在高速信号传输和关键任务环境中表现优异,成为行业内可靠的选择。

    应用案例和使用建议


    应用案例
    1. 数据中心服务器背板:在高密度服务器中,FTSH-1XX-XX-XXX-DV 用于实现板间通信,保证高速数据传输。
    2. 网络交换机模块:其紧凑的设计和优良的电气性能使其非常适合用于高密度接口。
    使用建议
    - 正确选择引脚样式:根据 PCB 布局和信号要求选择合适的引脚样式。
    - 考虑环境因素:确保工作温度和湿度条件符合产品规范。
    - 严格遵循装配指南:使用推荐的工具和技术进行安装,以避免损坏。

    兼容性和支持


    FTSH-1XX-XX-XXX-DV 与多种电子元件和设备兼容,可轻松集成到现有系统中。SAMTEC 提供全面的技术支持和售后服务,包括样品申请、设计咨询和故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 使用带锁扣的夹具,减少人为错误 |
    | 接触不良 | 检查引脚镀层完整性并重新焊接 |
    | 装配难度大 | 手动安装时需小心操作,确保对齐 |

    总结和推荐


    FTSH-1XX-XX-XXX-DV 双垂直表面贴装终端凭借其高精度、多功能性和广泛的适用性,成为现代电子设计的理想选择。它在性能、可靠性和灵活性方面的出色表现使其在市场上具有显著的竞争优势。因此,我们强烈推荐此产品给需要高性能连接器的客户。对于追求卓越品质和创新设计的工程师来说,FTSH-1XX-XX-XXX-DV 是一个明智的选择。

FTSH-125-01-L-DV-K-A-P-TR参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 50pin
类型 Cuttable,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 31.75mm(长度)*5.84mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

FTSH-125-01-L-DV-K-A-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-125-01-L-DV-K-A-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FTSH-125-01-L-DV-K-A-P-TR FTSH-125-01-L-DV-K-A-P-TR数据手册

FTSH-125-01-L-DV-K-A-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.211 ¥ 69.3829
10+ $ 7.612 ¥ 64.3214
25+ $ 7.236 ¥ 61.1442
50+ $ 6.7392 ¥ 56.9462
100+ $ 5.616 ¥ 47.4552
325+ $ 5.46 ¥ 46.137
650+ $ 4.5675 ¥ 38.5954
1950+ $ 3.7485 ¥ 31.6748
库存: 624
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.38
直接购买
加入购物车
