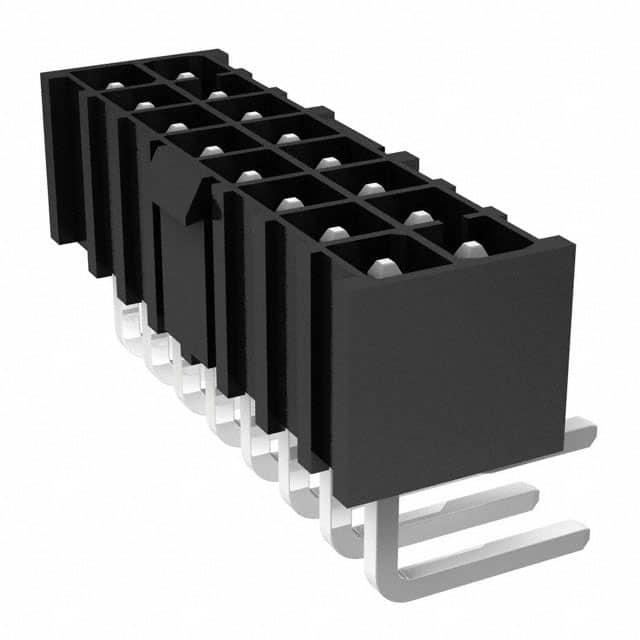

IPBT-108-H1-T-D-RA-K

厂牌: SAMTEC
产品描述: Samtec 4.19mm间距16p双排排针, IPBT系列, 直角, 通孔安装
供应商型号: SR-IPBT-108-H1-T-D-RA-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-108-H1-T-D-RA-K

IPBT-108-H1-T-D-RA-K概述


    产品简介


    本文档介绍了型号为IPBT-1XX-XX-XX-D-XX的电子元器件。这是一款双排终端组装件,广泛应用于各类高功率设备中,包括高功率通过孔和表面贴装的应用。此产品的设计目标在于提高设备的稳定性和效率,适用于需要高可靠性的工业自动化、电信和医疗设备等领域。

    技术参数


    - 尺寸与间距:双排终端组装件,每个位置之间的间距为0.165英寸(4.19mm),允差±0.008英寸(0.20mm)。
    - 接触材料:可选择镀锡接触和尾部(-T/-TM)、10微米金接触及锡尾(-L)或30微米金接触及锡尾(-S)。
    - 堆叠高度:可选堆叠高度为0.670英寸、0.748英寸和0.787英寸等,具体依据不同型号而定。
    - 包装形式:提供管状包装(如PT-1-24-04-56),用于储存和运输。
    - 环境要求:工作温度范围通常为-40°C到+85°C,绝缘材料符合UL 94 V0标准。
    - 电镀规范:高铜合金终端,镀层厚度根据选项而定。
    - 接口:高功率插拔式接口(如-H1, -H2, -H3, -H4, -H5, -H6)。
    - 其他特征:可选配正交安装(-RA)和导向柱(-GP),并具备关键部件识别功能(-K)。

    产品特点和优势


    1. 高可靠性:采用高铜合金材料制成的终端具有良好的机械强度和抗腐蚀性。
    2. 多种配置选项:用户可以根据实际需求选择不同的插拔式接口、堆叠高度和镀层类型。
    3. 宽温度范围:可在-40°C到+85°C的温度范围内正常工作,适用于严苛的工作环境。
    4. 兼容性强:能够与市场上多种设备兼容,便于集成和使用。
    5. 易于操作:简单的安装过程,方便用户快速部署。

    应用案例和使用建议


    1. 工业自动化设备:在自动化生产线中用于信号传输和电源管理。
    2. 电信设备:适用于各种基站、路由器等电信基础设施中。
    3. 医疗设备:因其稳定性高,可用于医疗仪器和设备的连接部分。
    使用建议:在安装前,请确保所有接口和接触部位干净无污,以保证最佳连接效果。对于高功率应用,建议定期检查电气接触面是否有氧化现象,必要时进行清洁和维护。

    兼容性和支持


    - 兼容性:IPBT-1XX-XX-XX-D-XX可以与其他品牌高功率接口设备配合使用,但在特定情况下可能需要额外的适配器。
    - 支持和服务:制造商提供了详细的技术文档和在线支持资源。如有任何技术问题,可通过电话、电子邮件或官方网站获取帮助。

    常见问题与解决方案


    1. 接触不良:
    - 原因:接口氧化或未清洁干净。
    - 解决方案:使用适当的工具清洁接触点,并涂上少量的导电润滑脂。
    2. 电气噪声大:
    - 原因:安装不当导致电磁干扰。
    - 解决方案:重新布置线路,使用屏蔽线缆,并增加接地线。
    3. 过热:
    - 原因:电流过大导致过热。
    - 解决方案:降低负载电流,确保散热良好,适当加装散热片。

    总结和推荐


    综上所述,IPBT-1XX-XX-XX-D-XX以其卓越的性能、广泛的兼容性和良好的技术支持,在高功率设备应用中表现出色。推荐在需要高可靠性的工业自动化、电信和医疗设备中选用该产品。尽管价格较高,但其长期的稳定性和高效性使其成为非常值得投资的选择。

IPBT-108-H1-T-D-RA-K参数

参数
触头镀层厚度 - 配接 -
间距-配接 4.2mm
类型 Header,Locking Ramp
防护等级 -
触头镀层 - 配接
针脚数 16pin
额定电流 10.3A
排数 2
颜色 黑色
长*宽*高 34.85mm(长度)*17.32mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
