IPBT-104-H1-T-S-RA-K

厂牌: SAMTEC
产品描述: Samtec 4.19mm间距4p单排排针 线对板连接器, IPBT系列, 直角, 通孔安装
供应商型号: ET-2856243
供应商: 海外现货
标准整包数: 1

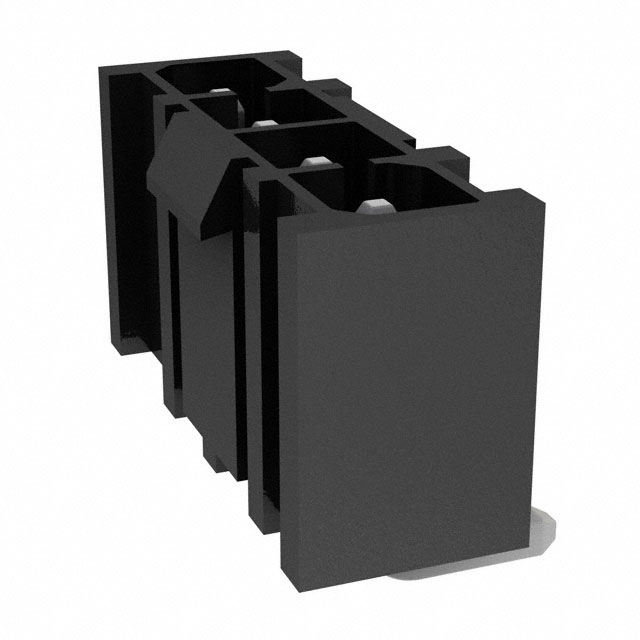

SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-104-H1-T-S-RA-K

IPBT-104-H1-T-S-RA-K概述

    #

    产品简介


    本电子元器件为IPBT系列单排终端组装件,专为高功率和多种安装方式(通过孔和表面贴装)设计。产品适用于各种电子设备,如计算机、通信设备、工业自动化系统等领域,具有广泛的适应性和可靠性。

    技术参数


    以下是该产品的关键技术参数和规格:
    - 类型:单排终端组装件
    - 材料:绝缘体为LCP,UL 94 VO认证,颜色为黑色;端子为高铜合金。
    - 尺寸:长度可变,宽度为6.58mm(0.259英寸)
    - 重量:具体重量未明确列出,但根据其他规格推断较轻
    - 安装方式:
    - 通过孔(Thru-Hole)
    - 表面贴装(Surface Mount)
    - 镀层选项:
    - 镀锡(Tin on Tail)
    - 镀金(Gold on Contact and Tin on Tail)
    - 角度选项:
    - 直角(Right Angle)
    - 定位键:
    - 键控(Keyed Polarization)
    - 接口:
    - 端子组装件型号为IPBT-1XX-XX-XX-S-XX
    - 最大摇摆:±2度
    - 包装方式:管状包装,包装视图参见图4

    产品特点和优势


    该产品具备以下显著特点和优势:
    - 高可靠性:采用高铜合金端子,提供强大的机械强度和电气性能。
    - 多安装方式:支持通过孔和表面贴装两种安装方式,适用于不同的应用场景。
    - 多种镀层选项:提供镀锡和镀金等多种选择,以满足不同电气需求。
    - 定位键:带有键控功能,确保正确的插拔方向,防止误接。

    应用案例和使用建议


    应用案例
    IPBT系列终端组装件广泛应用于各类电子设备,如高性能计算机主板、通信设备、工业自动化控制系统等。例如,在工业自动化系统中,这些组件能够稳定可靠地传输高功率信号。
    使用建议
    为了确保最佳性能,建议在使用时:
    - 确认所选型号与您的设备接口相匹配,特别是在选择镀层和安装方式时。
    - 在进行焊接操作前,仔细检查每一只组件的定位键,确保正确插入。

    兼容性和支持


    IPBT系列组件与市场上主流的电子设备具有良好的兼容性,可通过更换不同型号来适应不同的设备接口要求。SAMTEC公司提供了全面的技术支持,包括但不限于产品规格文档、安装指南及售后服务。用户可以通过官方联系方式获得进一步的帮助和支持。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    1. 问题:在插拔过程中发现无法正确对齐。
    - 解决方案:检查是否正确选择了带键控的型号,并确保按照正确的方向插入。
    2. 问题:焊接后发现有松动现象。
    - 解决方案:检查焊接温度是否过高或过低,并确认焊点质量是否符合标准。

    总结和推荐


    IPBT系列单排终端组装件凭借其高可靠性、多安装方式以及丰富的镀层选项,在多个领域内表现出色。结合SAMTEC提供的全面支持服务,它无疑是一款值得信赖的产品。我们强烈推荐给需要高功率、高可靠性连接解决方案的应用场景。

IPBT-104-H1-T-S-RA-K参数

参数
颜色 黑色
防护等级 -
排数 1
类型 Header,Locking Ramp
间距-配接 4.2mm
触头镀层 - 配接
额定电流 10.3A
针脚数 4pin
触头镀层厚度 - 配接 -
长*宽*高 18.09mm(长度)*6.58mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPBT-104-H1-T-S-RA-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPBT-104-H1-T-S-RA-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPBT-104-H1-T-S-RA-K IPBT-104-H1-T-S-RA-K数据手册

IPBT-104-H1-T-S-RA-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
