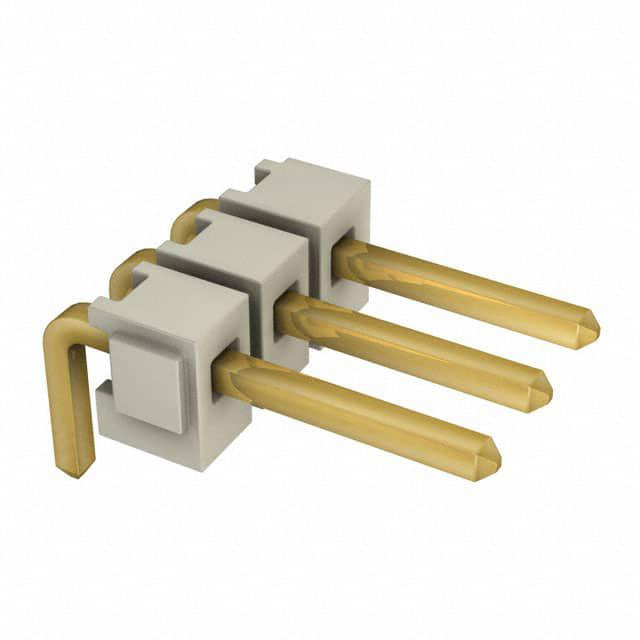

HTSW-103-08-G-S-RA

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距3p单排排针 板对板连接器, HTSW系列, 直角, 通孔安装
供应商型号: 200-HTSW10308GSRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-103-08-G-S-RA

HTSW-103-08-G-S-RA概述


    产品简介


    HTSW系列是Samtec公司生产的一种高密度板对板连接器,设计用于各种高性能电子产品中。该系列连接器具备单排、双排、三排乃至三排填充外排等多种配置,适用于多种电气应用。HTSW系列连接器因其出色的电气特性和可靠的工作性能,在通信设备、工业自动化、汽车电子等领域有着广泛的应用。

    技术参数


    - 连接方式: 单排、双排、三排、三排填充外排
    - 位置数: 每排可提供1到50个位置
    - 引脚样式: 直插式和直角弯折式(右角、扩展右角、直角带锁定)
    - 尾部电镀: 金电镀、选择性金电镀、金属垫圈(仅限某些引脚样式)、锡铅电镀
    - 终端间距: .100英寸(2.54毫米)和.200英寸(5.08毫米)可选
    - 绝缘材料: LCP(液晶聚合物),具有UL-94-V-0阻燃等级
    - 颜色: 自然色
    - 关键尺寸公差:
    - 公差范围: ±.0020英寸(±.051毫米)
    - 角度公差: ±2°

    产品特点和优势


    HTSW系列连接器的主要优势在于其高密度、紧凑的设计,可以满足对空间有严格要求的应用场合。此外,丰富的配置选项能够为用户提供更多的灵活性。其坚固耐用的结构,特别是采用的高温终端和金属垫圈(如果适用)增强了产品的稳定性和可靠性。此外,多样的电镀选项也为不同应用场景提供了更好的电气性能。

    应用案例和使用建议


    HTSW系列连接器广泛应用于需要高密度连接的场景,如通信设备中的背板连接、服务器机箱内部布线等。针对这些应用场景,建议在安装过程中特别注意终端的清洁与压接质量,以确保良好的电气接触。另外,由于其高密度设计,布线时需谨慎规划,以避免不必要的信号干扰。

    兼容性和支持


    HTSW系列连接器与其他Samtec生产的同系列产品具有良好的兼容性。Samtec公司为其产品提供了详尽的技术文档和支持服务,包括详细的安装指南和技术咨询。对于现有业务,如涉及金属垫圈(MW)选项的连接器,Samtec承诺仅支持已有的业务,不接受新的设计需求。

    常见问题与解决方案


    1. 问: 连接器安装后出现松动现象?
    - 答: 确保所有终端都按照规范进行正确的压接和固定。对于带有锁定功能的版本,检查锁定机构是否正常工作。
    2. 问: 电镀区域出现腐蚀?
    - 答: 定期检查电镀层的状态,确保无磨损或损坏。如有必要,进行电镀更新处理。

    总结和推荐


    总体而言,HTSW系列连接器以其高密度、可靠的性能和广泛的配置选项,成为众多应用领域的理想选择。对于需要紧凑且高性能连接解决方案的场合,该系列无疑是一个值得考虑的产品。因此,我们强烈推荐在相关项目中使用HTSW系列连接器。

HTSW-103-08-G-S-RA参数

参数
间距-配接 2.54mm
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
排数 1
额定电流 6.3A
颜色 -
触头镀层厚度 - 配接 250nm
针脚数 3pin
长*宽*高 7.62mm(长度)*10.22mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
