首页  >  产品百科  >  TFM-105-02-S-D-WT

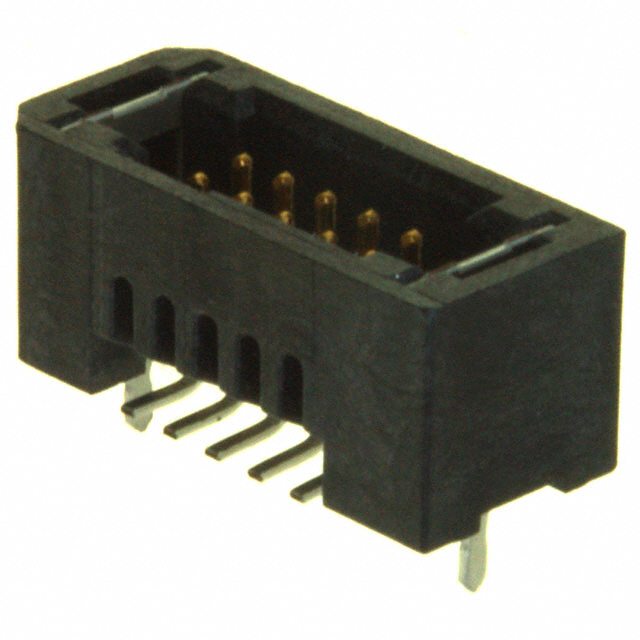

TFM-105-02-S-D-WT

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针 板对板, 线对板连接器, TFM系列, 直角, 表面
供应商型号: TFM-105-02-S-D-WT
供应商: Master
标准整包数: 10
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-105-02-S-D-WT

TFM-105-02-S-D-WT概述


    产品简介


    本文介绍的是来自Samtec公司的连接器产品,型号为TFM-1XX-XX-XXX-D-XXX-X-XX。这类连接器主要适用于电子设备中的信号传输,广泛应用于计算机、通信设备、消费电子及工业自动化等领域。它们的设计和制造均遵循行业标准,并具备卓越的性能和可靠性。

    技术参数


    - 位置数:可提供从-01至-50不等的位置数量(所有位置均可使用)。
    - 双排设计:可以选择单排或双排设计。
    - 端子类型:通过孔式端子(THROUGH HOLE),包含-01、-03、-11、-13、-21、-23、-31等不同端子风格。
    - 镀层选项:
    - 选择性金镀层(Selective Gold):30微英寸(30µ")
    - 选择性金镀层(Selective Gold):15微英寸(15µ")
    - 闪镀金(Flash Gold):3微英寸(3µ")
    - 包装方式:
    - 管装(TUBES)
    - 带装卷盘(TAPE AND REEL)
    - 全卷盘(FULL REEL)

    产品特点和优势


    TFM-1XX-XX-XXX-D-XXX-X-XX系列连接器具有以下独特优势:
    - 高可靠性:接触力强且稳固,确保信号传输的稳定性和低电阻。
    - 灵活性:多种位置数量、端子风格和镀层选项,适用于不同的应用需求。
    - 易于安装:表面贴装设计简化装配过程,同时具有良好的机械强度。
    - 高适应性:能够在高温和高湿度环境下保持稳定的工作表现,适用于严苛的应用环境。

    应用案例和使用建议


    该系列产品常用于各类高性能计算系统、服务器、工业控制系统以及通信基础设施中。根据手册中的描述,该连接器的使用需考虑特定的布局和机械结构以保证最佳效果。例如,在焊接连接时需要特别注意焊点的位置和质量,以确保电气连接的稳定性。
    使用建议:
    - 布局设计:设计时要确保连接器能够轻松安装并可靠固定,避免过度应力导致损坏。
    - 环境适应性:考虑到其工作环境的温度和湿度范围,需要选择适当的防护措施。

    兼容性和支持


    该连接器与其他电子元器件如SFSS/SFSD系列的兼容性良好。Samtec公司还提供了丰富的技术支持文档,帮助用户正确使用和维护这些产品。此外,用户还可以联系Samtec公司的客服团队获取进一步的帮助和支持。

    常见问题与解决方案


    - 问题:连接器插拔力过大。
    - 解决方法:检查是否选择了正确的镀层和端子类型,或者是否正确安装了定位销或锁紧装置。
    - 问题:接触不良。
    - 解决方法:确保所有连接点清洁且无氧化,可以尝试重新焊接连接点以提高接触质量。

    总结和推荐


    TFM-1XX-XX-XXX-D-XXX-X-XX系列连接器凭借其出色的性能、多样化的选择和广泛的适用性,在电子设备中扮演着重要角色。无论是对性能要求较高的计算机系统还是工业自动化设备,它都能提供可靠的连接保障。因此,强烈推荐在相关应用中使用这一系列产品。

TFM-105-02-S-D-WT参数

参数
排数 2
触头镀层厚度 - 配接 760nm
颜色 黑色
防护等级 -
额定电流 2.9A
间距-配接 1.27mm
针脚数 10pin
类型 Header,Push-Pull
触头镀层 - 配接
长*宽*高 13.03mm(长度)*5.72mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TFM-105-02-S-D-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-105-02-S-D-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-105-02-S-D-WT TFM-105-02-S-D-WT数据手册

TFM-105-02-S-D-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.0125 ¥ 17.0459
100+ $ 1.8203 ¥ 15.135
250+ $ 1.7767 ¥ 14.7725
500+ $ 1.5688 ¥ 13.037
1000+ $ 1.4348 ¥ 11.7496
2500+ $ 1.3715 ¥ 11.2312
5000+ $ 1.3399 ¥ 10.972
7500+ $ 1.3399 ¥ 10.972
库存: 645
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 170.45
直接购买
加入购物车
