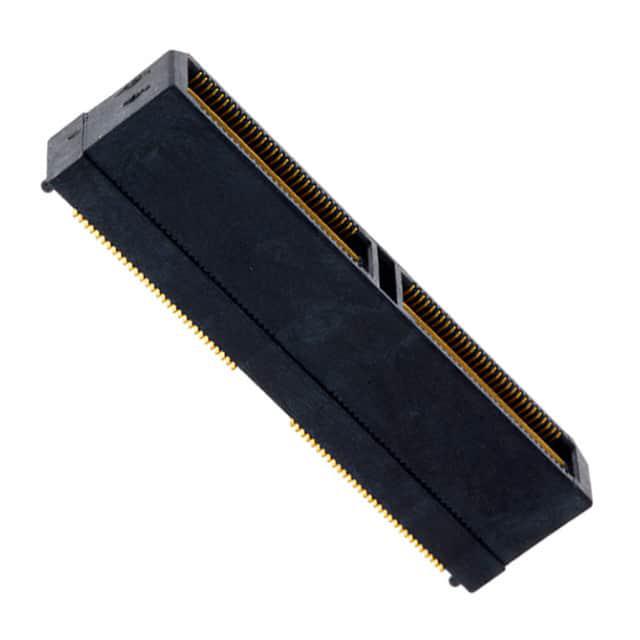

QTH-060-03-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距120p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 1667911
供应商: 海外现货
标准整包数: 65
SAMTEC 矩形连接器 - 外壳 QTH-060-03-L-D-A

QTH-060-03-L-D-A概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍了Samtec公司的QTH-XXX-XX-X-D-XXX-XX-X-XX系列电子元器件。这类产品属于双排高密度终端组装件(Double Row High-Speed Terminal Assembly),主要应用于需要高密度连接的应用场景,如高速数据传输、工业自动化控制等领域。产品设计以高性能和可靠性为核心,广泛适用于各种高要求的电子产品。

    技术参数


    以下是QTH-XXX-XX-X-D-XXX-XX-X-XX系列的主要技术参数:
    - 位置数:-030, -060, -090, -120, -150(每行)
    - 行间距:固定规格
    - 镀层选项:-F(3 μ''选择性金接触区域,雾面锡尾部)、-L(10 μ''选择性金接触区域,雾面锡尾部)、-H(30 μ''金接触区域,3 μ''金尾部)、-C(50 μ''选择性金接触区域,雾面锡尾部)
    - 引脚样式:-01, -02, -03, -04, -05, -06, -07, -08, -09, -10
    - 包装选项:-GP(导柱,仅-01和-02可用)、-FL(摩擦锁扣)、-RT1(保持选项,仅-01引脚样式可用)、-LC(锁定夹)、-K(聚酰亚胺膜垫选项)
    - 环境条件:工作温度范围为-40°C至+85°C
    - 最大变化量:0.002英寸(0.05毫米)

    产品特点和优势


    QTH-XXX-XX-X-D-XXX-XX-X-XX系列产品具有以下特点和优势:
    - 高密度连接:提供多种位置数选项,满足不同密度需求。
    - 卓越的电气性能:镀层选项提供了不同的电气特性和接触性能,确保信号传输的稳定性和可靠性。
    - 坚固耐用:采用磷青铜材料,确保长期使用的可靠性和稳定性。
    - 多样化的安装选项:支持多种引脚样式和锁紧选项,方便用户根据具体需求进行选择。
    - 高适应性:能够在广泛的温度范围内工作,适用于各种严苛的工业环境。

    应用案例和使用建议


    QTH-XXX-XX-X-D-XXX-XX-X-XX系列产品已在多个领域得到广泛应用,如:
    - 工业自动化控制:用于机器人控制系统和自动化生产线的高密度连接。
    - 通信设备:用于高速数据传输的连接器,如数据中心的服务器连接。
    - 医疗设备:提供稳定可靠的信号传输,保证设备的正常运行。
    使用建议:
    - 在使用时应注意保持正确的安装方向和锁定选项,确保连接器的安全性和稳定性。
    - 对于不同的应用场景,选择合适的镀层选项可以进一步提高电气性能和使用寿命。
    - 定期检查连接器的清洁度和锁紧状态,确保系统的持续可靠运行。

    兼容性和支持


    QTH-XXX-XX-X-D-XXX-XX-X-XX系列产品与其他电子元器件或设备具有良好的兼容性。Samtec公司提供全面的技术支持和售后服务,包括产品选型、技术支持和售后咨询,帮助客户解决使用过程中的各种问题。

    常见问题与解决方案


    - 问题1:连接器无法正确插入。
    - 解决方案:检查安装方向和锁定选项是否正确,确保接触点无污垢和损坏。
    - 问题2:信号传输不稳定。
    - 解决方案:检查连接器的镀层选项和使用环境,选择适合的镀层选项并保持良好的接地。
    - 问题3:连接器出现松动现象。
    - 解决方案:定期检查连接器的锁紧状态,必要时重新安装或更换。

    总结和推荐


    QTH-XXX-XX-X-D-XXX-XX-X-XX系列电子元器件以其高密度、卓越的电气性能和坚固耐用的特点,在多个领域表现出色。其多样化的配置选项和良好的兼容性使其成为众多应用的理想选择。强烈推荐这一系列产品用于需要高密度连接和高可靠性的应用场景。

QTH-060-03-L-D-A参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 120pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
