首页  >  产品百科  >  QSE-014-01-F-D-DP-A

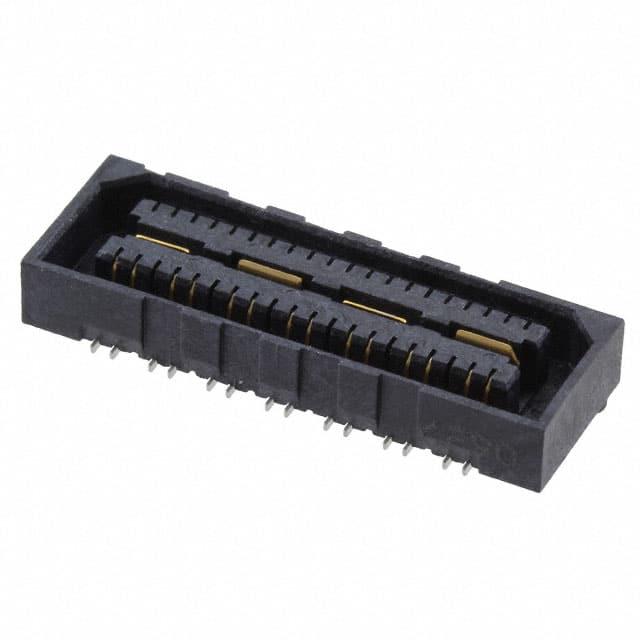

QSE-014-01-F-D-DP-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距28p双排排母 板对板, QSE系列, 直角, 表面
供应商型号: 2856154
供应商: 海外现货
标准整包数: 1

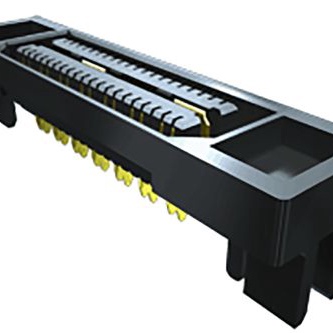

SAMTEC 矩形连接器 - 外壳 QSE-014-01-F-D-DP-A

QSE-014-01-F-D-DP-A概述


    产品简介




    本文档介绍了一款由Samtec公司生产的高密度差分对插座(High Density Differential Pair Socket),简称HS插座。该产品主要应用于高速信号传输系统中,如通信、数据存储及工业自动化等领域。HS插座具备优异的信号完整性与稳定性,能够有效提升系统的整体性能。


    技术参数




    - 引脚数量:支持每行014、028、042、056和070个位置(-056和-070仅限特定型号)。
    - 布局规格:
    - -D:双行排列。
    - -A:带对齐销钉。
    - -LC:锁紧夹(仅适用于手动放置)。
    - -GP:导柱。
    - -RT1:保留(必须使用-A选项)。
    - -L:锁存选项(最大28位置)。
    - 电镀规格:
    - -F:选择性金接触,10微米选择性金接触,哑光锡尾。
    - -L:10微米选择性金接触,哑光锡尾。
    - -H:30微米金接触,3微米金尾。
    - -C:50微米电抛光选择性金接触,哑光锡尾。
    - -STL:30微米选择性金接触,90/10 ±5%焊锡(锡铅)尾。
    - -FTL:3微米选择性金接触,90/10 ±5%焊锡(锡铅)尾。
    - -S:30微米选择性金接触,哑光锡尾。
    - 引脚样式:
    - -01:0.128英寸 [3.30毫米]。
    - -02:0.246英寸 [6.248毫米]。
    - 层数:支持单层或双层。
    - 包装方式:
    - BLANK:标准托盘包装。
    - -TR:带料带卷盘包装。
    - -FR:全卷料带卷盘包装。


    产品特点和优势




    该HS插座具有以下显著特点:
    - 高密度设计:在有限空间内提供更高的信号通道数量。
    - 优异的电气特性:确保高速信号传输时的信号完整性和低损耗。
    - 多种电镀选项:可根据不同应用场景选择合适的电镀材料,延长产品寿命。
    - 兼容性:支持多种安装方式(对齐销钉、锁紧夹等),增强灵活性和适用性。
    - 坚固耐用:采用磷青铜材料制成,确保长期使用中的可靠性和稳定性。


    应用案例和使用建议




    - 通信设备:HS插座可用于服务器和交换机等设备中,用于实现高速数据传输。对于关键应用,建议使用带有锁紧夹的型号以提高稳定性。
    - 工业自动化:在工业控制系统中,HS插座可以实现高速数据采集和控制信号传输。使用对齐销钉有助于精确安装。
    - 数据存储:在高速硬盘控制器或SSD模块中,HS插座能够满足数据读写的需求。建议根据具体需求选择适当的电镀规格。


    兼容性和支持




    该HS插座与标准托盘和料带卷盘包装兼容,方便各种生产和组装过程。Samtec公司提供全面的技术支持,包括产品文档、样品申请和技术咨询服务,确保客户能够顺利进行产品选型和使用。


    常见问题与解决方案




    1. Q:如何处理插入力过大的问题?
    - A: 由于插入力较大,使用锁紧夹时建议手动放置,以避免自动放置过程中产生的损坏。

    2. Q:如何选择合适的电镀规格?
    - A: 选择电镀规格时,需考虑具体应用的环境条件和预期寿命。例如,在恶劣环境下建议选择耐腐蚀性强的电镀规格。

    3. Q:能否在同一插座上使用所有功能选项?
    - A: 某些功能选项(如锁紧夹、锁存选项)存在互斥关系,需要根据实际需求进行合理选择。


    总结和推荐




    综上所述,Samtec公司的HS插座以其高密度设计、优良的电气特性和丰富的配置选项,在高速信号传输领域表现出色。无论是通信、工业自动化还是数据存储,它都是一个值得信赖的选择。考虑到其强大的兼容性、详细的文档和支持服务,强烈推荐在各类高要求的应用场景中使用该产品。

QSE-014-01-F-D-DP-A参数

参数
触头端接 -
针脚数 28pin
类型 Differential Pair Array,Female
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-014-01-F-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-014-01-F-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-014-01-F-D-DP-A QSE-014-01-F-D-DP-A数据手册

QSE-014-01-F-D-DP-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.1731
96+ ¥ 25.7057
192+ ¥ 25.2384
1056+ ¥ 25.2384
库存: 13
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.17
