EHT-117-01-F-D-RA

厂牌: SAMTEC
产品描述: Header,Latch Lock/Eject Hooks 2mm 2 34pin 3A 76nm 金 黑色 通孔安装 47.79mm(长度)*15.71mm(高度)
供应商型号: 200-EHT11701FDRA
供应商: Mouser
标准整包数: 1

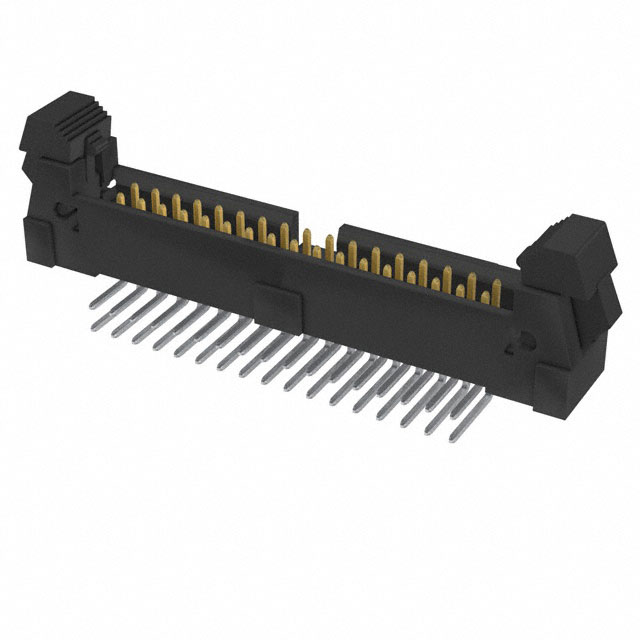

SAMTEC 矩形连接器 - 针座 - 公插针 EHT-117-01-F-D-RA

EHT-117-01-F-D-RA概述

    电子元器件产品技术手册

    1. 产品简介


    本文档介绍了由Samtec公司生产的EHT-1XX-01-XX-D-XX-XX-XX-X-XX型2mm插销式接头组件。该组件主要应用于高密度连接系统中,适用于工业自动化、通信设备、计算机网络等领域。该产品以其可靠的电气性能和稳定的机械结构,为各类复杂电子设备提供了强大的连接解决方案。

    2. 技术参数


    - 位数范围:5至25个位置(具体取决于型号)。
    - 引脚样式:可选镀金或镀锡引脚。
    - 镀层规格:
    - -S:接触区域30µ"金,尾部镀锡。
    - -F:接触区域3µ"金,尾部镀锡。
    - -T:尾部全镀锡。
    - -H:接触区域30µ"金,尾部3µ"金。
    - -L:接触区域10µ"金,尾部镀锡。
    - -SM:接触区域30µ"金,尾部镀锡。
    - -FM:接触区域3µ"金,尾部镀锡。
    - -TM:尾部全镀锡。
    - -LM:接触区域10µ"金,尾部镀锡。
    - 行间距:标准间距0.0787英寸(2.000毫米)。
    - 包装方式:
    - -TR:带卷式包装。
    - -FR:整卷带卷式包装。
    - -BLANK:管式包装(默认)。
    - 焊接方式:表面贴装(-SM)、通孔焊接(-TH)。
    - 极化选项:带有窗口的极化版本。
    - 锁定装置:锁紧机构(仅限表面贴装版)。
    - 绝缘材料:液晶聚合物(LCP),UL 94 V0等级,颜色为黑色。
    - 终端材料:磷青铜。
    - 最小推动力:1磅。
    - 插入针最大旋转角度:2度。

    3. 产品特点和优势


    - 高可靠性:该产品采用高品质材料和精密加工工艺制造,保证了长期稳定的工作性能。
    - 多样性:提供多种镀层和结构选择,以满足不同应用场景的需求。
    - 易于集成:设计灵活,可通过多种封装方式轻松安装到电路板上。
    - 高性能:低电阻和高接触可靠性,确保信号传输的稳定性。

    4. 应用案例和使用建议


    - 工业自动化:适用于高密度连接需求的工业自动化设备,如PLC控制器、机器人手臂等。
    - 通信设备:适合于高速数据传输的通信设备,如交换机、路由器等。
    - 计算机网络:在数据中心和服务器间实现高效可靠的数据传输。
    使用建议:
    - 确保正确的引脚镀层和极化方向,避免误配。
    - 针对表面贴装版本,建议手动放置锁定装置,以减少自动放置带来的插销损坏风险。
    - 在极端环境下使用时,确保正确的密封处理,防止腐蚀。

    5. 兼容性和支持


    - 兼容性:该产品与Samtec公司的其他系列接头组件高度兼容,可以无缝集成到现有系统中。
    - 技术支持:Samtec公司提供全方位的技术支持,包括在线文档、样品申请和售后服务等。

    6. 常见问题与解决方案


    - 问题1:插销难以插入插座。
    - 解决方案:检查引脚镀层和插座接口是否有异物或损伤。如果需要,使用合适的润滑剂进行润滑。
    - 问题2:接触不良。
    - 解决方案:确认插座和插头已正确插入,并且锁紧装置已经完全锁定。必要时,重新焊接连接点。

    7. 总结和推荐


    综上所述,EHT-1XX-01-XX-D-XX-XX-XX-X-XX型2mm插销式接头组件是一款集高可靠性、多样性及易用性于一体的优秀产品。其在工业自动化、通信设备、计算机网络等领域中表现优异,广泛应用于各种复杂电子设备。建议在高密度连接系统中优先考虑使用此产品。

EHT-117-01-F-D-RA参数

参数
类型 Header,Latch Lock/Eject Hooks
针脚数 34pin
间距-配接 2mm
触头镀层 - 配接
防护等级 -
额定电流 3A
颜色 黑色
排数 2
触头镀层厚度 - 配接 76nm
长*宽*高 47.79mm(长度)*15.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
