IPT1-102-01-L-D-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 4pin 2.3A 250nm 金 通孔安装 5.58mm(长度)*10.71mm(高度)
供应商型号: 200-IPT110201LDRA
供应商: Mouser
标准整包数: 1

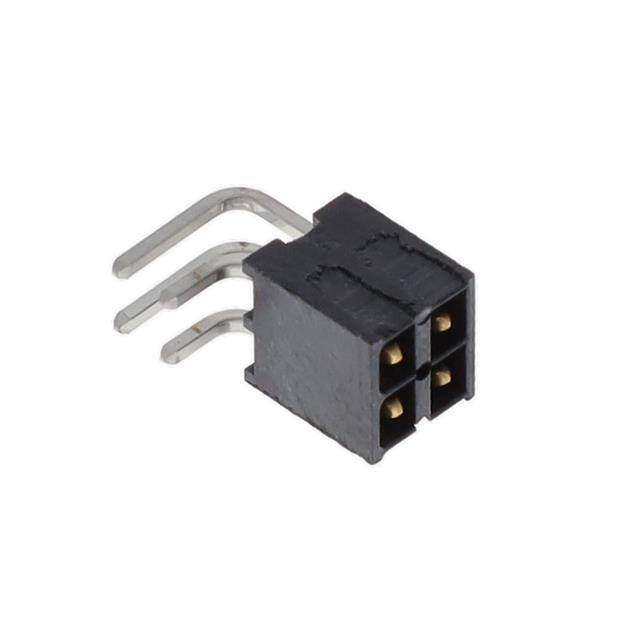

SAMTEC 矩形连接器 - 针座 - 公插针 IPT1-102-01-L-D-RA

IPT1-102-01-L-D-RA概述

    IPT1系列电子元器件技术手册概述

    1. 产品简介


    IPT1系列是一款高性能的绝缘插头连接器系统,适用于多种电子设备。该系列包括直通式、直角式和表面贴装三种不同的安装方式,每种方式都有其特定的应用场景。每个引脚单独保护,确保电气和机械安全。IPT1系列具有出色的性能,广泛应用于通信、工业自动化和消费电子等领域。

    2. 技术参数


    - 插针材料:磷青铜
    - 镀层选项:锡(Sn)或金(Au)镀层,厚度为50微英寸(1.27微米),底部为镍(Ni)镀层
    - 操作温度范围:锡镀层为-55°C至+105°C;金镀层为-55°C至+125°C
    - 插入深度:0.150英寸(3.81毫米)至0.255英寸(6.48毫米)
    - 焊接距离:0.015英寸(0.38毫米)
    - 电压额定值:775 VAC / 1095 VDC
    - 标准爬电距离:无-LC时为0.098英寸(2.49毫米);有-LC时为0.050英寸(1.28毫米)
    - 标准间隙:无-LC时为0.075英寸(1.91毫米);有-LC时为0.036英寸(0.91毫米)
    - 符合RoHS标准:是

    3. 产品特点和优势


    - 独立保护:每个引脚都单独包裹,提供了卓越的电气和机械保护。
    - 多样化安装方式:支持直通式、直角式和表面贴装,满足不同应用场景需求。
    - 高可靠性:通过RoHS认证,确保环保和长期稳定性。
    - 优异的电气性能:提供高电压额定值,适用于高负载和高频率的电路。
    - 易于安装:独特的设计使得安装过程简单快捷,适合大规模生产。

    4. 应用案例和使用建议


    - 通信设备:如路由器、交换机等,由于需要处理大量数据传输,IPT1系列可以确保高效稳定的连接。
    - 工业自动化:在复杂的控制和监测系统中,高可靠性对于不间断运行至关重要。
    - 消费电子:例如家用电器和便携设备,该系列连接器的小巧设计使其成为理想选择。
    - 使用建议:根据具体应用需求选择合适的插针数量和镀层类型。在高温环境下使用金镀层,以获得更好的耐久性和导电性。

    5. 兼容性和支持


    - 兼容性:与IPS1系列互配,确保连接器之间的兼容性。
    - 技术支持:提供标准的售后支持和客户定制服务,如选择性加载接触器以满足特定的爬电和间隙要求。

    6. 常见问题与解决方案


    - 问题:如何确定合适的插入深度?
    - 解答:根据具体的连接需求和设备尺寸,查阅详细规格表并进行计算。
    - 问题:是否支持锡镀层和金镀层的选择?
    - 解答:是的,用户可以根据环境条件和预算选择适当的镀层类型。
    - 问题:如何解决安装时的共面度问题?
    - 解答:通过使用正确的焊料厚度和规范的焊接工艺,确保引脚保持在所需范围内。

    7. 总结和推荐


    IPT1系列连接器凭借其独立保护、高可靠性、多样化安装方式和优异的电气性能,在各种电子设备中表现出色。无论是通信设备、工业自动化还是消费电子产品,IPT1系列都是一个非常值得推荐的选择。其卓越的设计和全面的支持使其成为市场上极具竞争力的产品之一。

IPT1-102-01-L-D-RA参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
排数 2
颜色 -
类型 Header,Push-Pull
针脚数 4pin
间距-配接 2.54mm
额定电流 2.3A
长*宽*高 5.58mm(长度)*10.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPT1-102-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPT1-102-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPT1-102-01-L-D-RA IPT1-102-01-L-D-RA数据手册

IPT1-102-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.001 ¥ 16.9084
50+ $ 1.694 ¥ 14.3143
101+ $ 1.5012 ¥ 12.6851
505+ $ 1.3176 ¥ 11.1337
1010+ $ 1.1988 ¥ 10.1299
2020+ $ 0.9975 ¥ 8.4289
5050+ $ 0.756 ¥ 6.3882
10100+ $ 0.567 ¥ 4.7912
库存: 116
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.9
