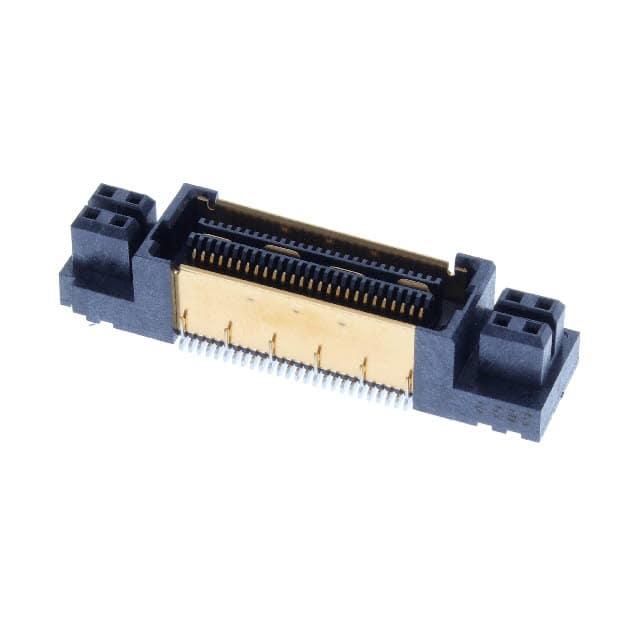

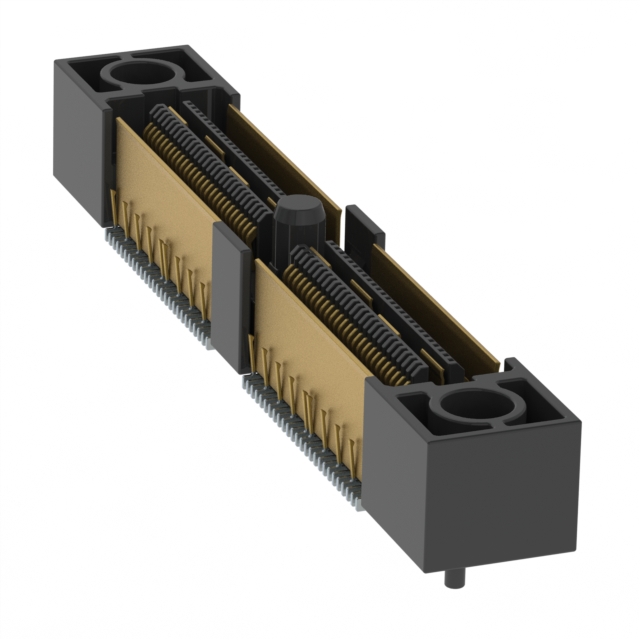

QFSS-032-04.25-L-D-DP-A-GP

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Differential Pair Array,Female 2 64pin SMD,P=0.64mm 贴片安装 43.7mm(长度)*8.13mm(高度)
供应商型号: Q-QFSS-032-04.25-L-D-DP-A-GP
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QFSS-032-04.25-L-D-DP-A-GP

QFSS-032-04.25-L-D-DP-A-GP概述


    产品简介


    本产品是QFSS系列的差分对屏蔽终端条(Differential Pair Shielded Terminal Strip),由Samtec公司生产。该产品主要用于电子设备中的信号传输和电源管理,特别适用于需要高可靠性和高性能的应用场景。QFSS系列产品的基本结构包括双引脚样式(Double Lead Style)和多种选项配置,能够适应不同的电气特性和机械要求。

    技术参数


    - 产品型号: QFSS-XXX-XX.XX-X-D-DP-X-XXX-X-XX
    - 尺寸: 每排的引脚数分别为-016, -032, -048, -064, -080
    - 引脚间距: -04.25
    - 引脚类型: 双引脚(Double Lead)
    - 镀层选项: 轻金镀层(Light Gold)和重金镀层(Heavy Gold)
    - 定位方式: 对齐销(Alignment Pin)/盲配屏蔽(Blind Mate Shield)
    - 安装孔: 引导孔(Guide Holes)
    - 功率选项: 每端4个/8个功率位置(Power Positions),对应板厚为0.062英寸和0.093英寸
    - 公差范围: 尺寸公差范围为±0.006英寸(±0.152毫米)
    - 包装方式: 托盘包装(Tray Packaging)或带卷包装(Tape & Reel Packaging)

    产品特点和优势


    1. 双引脚设计:确保更高的信号完整性,减少信号串扰和干扰。
    2. 多种镀层选项:可根据不同应用场景选择轻金镀层或重金镀层,提高产品的耐腐蚀性和使用寿命。
    3. 盲配屏蔽:增强产品的电磁兼容性(EMC),有效减少外部电磁干扰。
    4. 功率位置选项:支持每端4个/8个功率位置,满足不同功率需求的应用场景。
    5. 高精度制造:公差控制严格,确保产品的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    - 服务器主板:用于高速数据传输和电源管理。
    - 通讯设备:例如路由器和交换机,提供稳定可靠的信号传输。
    - 工业自动化设备:如PLC控制器,需要高可靠性的信号和电源接口。
    使用建议
    - 在设计电路板时,应充分考虑电源位置的布局,确保电流分布均匀,避免过热。
    - 选择合适的镀层类型,根据应用环境选择轻金或重金镀层,以提高抗腐蚀能力。
    - 使用引导孔(Guide Holes)可增加机械稳定性,确保安装过程中不会发生位移。

    兼容性和支持


    QFSS系列产品具有良好的兼容性,可以与市场上常见的电路板标准相匹配。制造商Samtec公司提供全面的技术支持,包括定制化服务、技术咨询和售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时引脚变形 | 使用适当的工具,小心安装,避免过度施力 |
    | 镀层脱落 | 确保焊接工艺符合规范,使用正确的焊接温度和时间 |
    | 功率位置发热 | 检查电路设计,确保电流分布均匀,适当增加散热措施 |

    总结和推荐


    QFSS系列差分对屏蔽终端条凭借其高可靠性和多功能性,在电子设备中发挥着重要作用。其独特的双引脚设计、多种镀层选项和强大的兼容性使其成为各类应用场景的理想选择。对于追求高性能和高可靠性的应用,我们强烈推荐使用QFSS系列产品。

QFSS-032-04.25-L-D-DP-A-GP参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 64pin
类型 Differential Pair Array,Female
颜色 -
触头类型 -
长*宽*高 43.7mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
