首页  >  产品百科  >  IPD1-13-D-K

IPD1-13-D-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Latch Lock,Receptacle 2 26pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 34.42mm(长度)*11.46mm(高度)
供应商型号: IPD1-13-D-K-ND
供应商: Digi-Key
标准整包数: 1

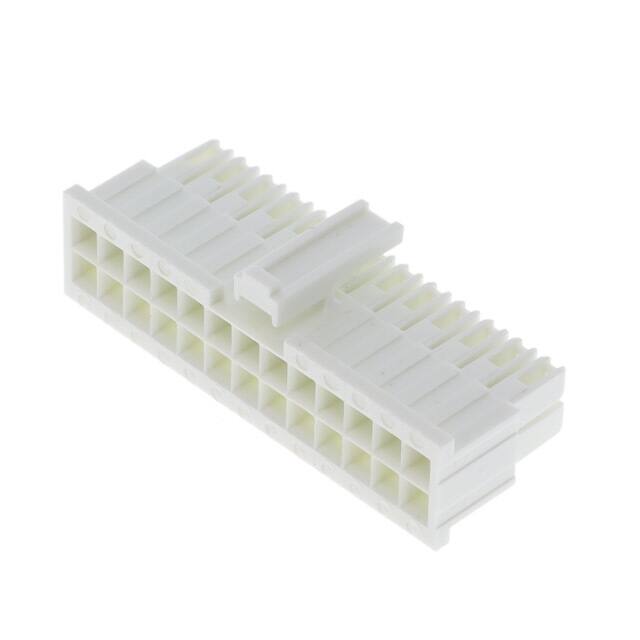

SAMTEC 矩形连接器 - 外壳 IPD1-13-D-K

IPD1-13-D-K概述

    电子元器件技术手册:IPD1系列

    1. 产品简介


    IPD1系列是一款由SAMTEC公司设计和制造的电子元器件。它主要用作连接器组件,适用于各种高密度连接的应用场景。产品主要包含多个针脚位置,支持金属和塑料两种类型的锁扣,同时具备多种安装和定位方式。这些特征使其在通信设备、计算机系统、工业自动化及汽车电子等领域有着广泛的应用。

    2. 技术参数


    - 针脚数量:每行可选2至25个针脚。
    - 锁定选项:支持金属(默认)、塑料锁扣。
    - 行规格:单排(-S)或双排(-D)。
    - 极化选项:支持非极化(默认)、有极化(-P)、键控极化(-K)。
    - 安装选项:引导柱(-GP),水平安装(-H)。
    - 绝缘材料:单排使用UL 94 V2等级尼龙材料,双排使用UL 94 V0等级尼龙材料。
    - 锁扣材质:铍铜(BeCu),镍电镀。
    - 绝缘厚度:0.100英寸(2.54mm)。
    - 尺寸:具体尺寸见附图1至附图11。
    - 公差:细节尺寸公差请参照表格1。

    3. 产品特点和优势


    - 多样化的配置:IPD1系列提供多种针脚数、锁定方式、极化选项和安装选项,满足不同应用场景需求。
    - 高可靠性:使用UL认证的材料,确保产品在恶劣环境下仍能保持稳定性能。
    - 易于安装和维修:引导柱和水平安装选项使得安装更加便捷,方便后期维护。
    - 强大的机械强度:锁扣设计确保了连接器的稳定性,金属锁扣甚至可以在高强度下提供可靠的连接。

    4. 应用案例和使用建议


    - 通信设备:用于服务器机柜内的信号传输,推荐使用双排带极化选项的产品,提高信号传输的稳定性。
    - 计算机系统:主板上的接口连接,建议使用金属锁扣以增强可靠性。
    - 工业自动化:在高速运转的设备中使用时,注意选择适当尺寸的引导柱以确保良好的机械固定。
    - 汽车电子:在温度变化较大的环境中,考虑到尼龙材料的吸湿特性,建议在湿度较高的条件下增加通风措施。

    5. 兼容性和支持


    - 兼容性:该系列产品与现有标准连接器兼容,可通过不同配置适应不同的安装需求。
    - 支持:SAMTEC公司提供详尽的技术文档和支持服务,涵盖安装、使用、维护等方面。

    6. 常见问题与解决方案


    - 问题一:锁扣断裂
    - 解决方案:检查是否选用合适的锁扣类型和材料,如需更高的强度可选择金属锁扣。
    - 问题二:信号传输不稳定
    - 解决方案:确认极化设置正确,使用适当的导线尺寸,检查安装过程中是否有气泡或异物干扰。
    - 问题三:绝缘材料膨胀
    - 解决方案:在潮湿环境下使用前先进行预处理,或者采用额外的防潮措施。

    7. 总结和推荐


    IPD1系列电子元器件以其灵活的配置、可靠的性能和丰富的功能,在众多行业中都有着广泛应用。通过结合不同的安装选项和锁定方式,能够为用户提供高性价比的解决方案。综合考虑产品特性和应用场景,强烈推荐在需要高性能连接器的项目中选用IPD1系列。

IPD1-13-D-K参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 26pin
类型 Latch Lock,Receptacle
长*宽*高 34.42mm(长度)*11.46mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IPD1-13-D-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-13-D-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-13-D-K IPD1-13-D-K数据手册

IPD1-13-D-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
10+ $ 0.9741 ¥ 8.2307
25+ $ 0.8575 ¥ 7.246
50+ $ 0.8167 ¥ 6.9011
100+ $ 0.7488 ¥ 6.2665
250+ $ 0.7018 ¥ 5.8735
500+ $ 0.6683 ¥ 5.5929
1000+ $ 0.6364 ¥ 5.3258
2500+ $ 0.5966 ¥ 4.9925
库存: 179
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.71
