首页  >  产品百科  >  TSM-102-01-T-SV-TR

TSM-102-01-T-SV-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距2p单排排针, TSM系列, 垂直, 表面
供应商型号: 2001534
供应商: 海外现货
标准整包数: 10

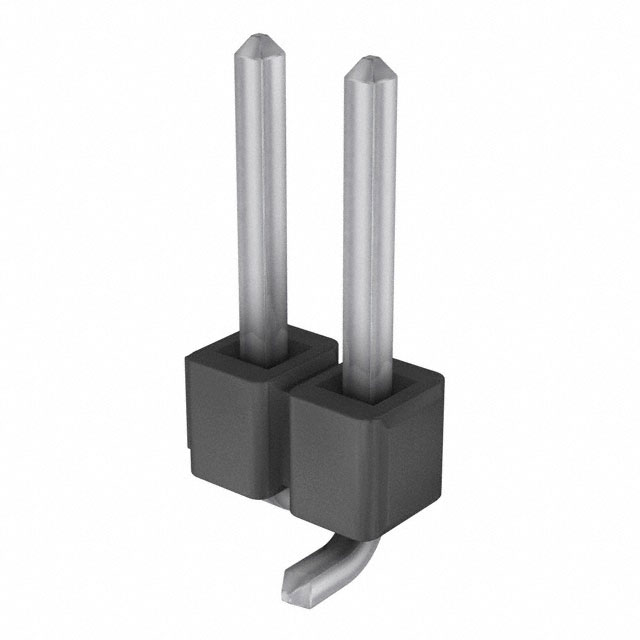

SAMTEC 矩形连接器 - 针座 - 公插针 TSM-102-01-T-SV-TR

TSM-102-01-T-SV-TR概述


    产品简介


    TSM系列电子连接器是一款专为SMT(表面贴装技术)组装设计的单排垂直连接器。这类连接器主要用于电路板之间的信号传输和电力分配,广泛应用于通信设备、计算机系统、工业自动化控制等领域。它们具有高密度、低轮廓和良好的电气性能,是现代电子产品设计中的重要组件。

    技术参数


    | 参数 | 值 |

    | 位置数 | -02至-50 |
    | 引脚风格 | 见表1 |
    | 镀层规范 | -T:镀锡铜接触及尾部 |
    -S:选择性镀金,接触部位30Au/50Ni,尾部镀锡铜 |
    -G:镀金,接触部位10Au/50Ni,尾部3Au/50Ni |
    -L:轻度选择性镀金,接触部位10Au/50Ni,尾部镀锡铜 |
    -F:闪镀选择性镀金,接触部位3Au/50Ni,尾部镀锡铜 |
    -H:重金镀,接触部位30Au/50Ni,尾部3Au/50Ni |
    -TL:锡铅(90/10±5%)接触及尾部(仅-01和-02引脚样式) |
    -STM:选择性,接触部位30Au/50Ni,尾部镀锡铅(仅-01和-02引脚样式) |
    -TM:全镀锡铜接触及尾部 |
    | 包装方式 | 管装或层叠(见注4,表2) |
    -TR:带卷包装(见注7, 13 & 14)|
    -FR:整卷数量带卷包装 |
    | 连接器尺寸 | 单行.100 SMT组装 |
    | 最大摆动范围 | ±5°(典型值) |
    | 尺寸公差 | +/-.002[.051]英寸 |
    | 绝缘材料 | LCP,UL 94 VO |
    | 色彩 | 黑色 |
    | 接触针材料 | 磷青铜 |

    产品特点和优势


    - 高密度设计:允许在同一小空间内放置更多引脚,提高信号传输效率。
    - 低轮廓设计:适合于空间受限的应用场合。
    - 高可靠性:通过镀层技术确保长期稳定的电气性能。
    - 多种引脚样式:可以根据具体应用需求选择合适的引脚样式。
    - 兼容性强:可以适配多种不同引脚风格的产品。

    应用案例和使用建议


    应用案例:TSM系列连接器广泛用于各种电子设备中,如服务器、路由器、交换机等。在一台高速服务器中,TSM系列连接器用于主板与扩展卡之间实现高效的数据传输。
    使用建议:
    1. 在设计阶段考虑足够的空间以容纳这些连接器及其相关的布线。
    2. 在生产过程中确保采用适当的SMT装配工艺,以避免接触针损坏。
    3. 考虑到插入力较大的问题,建议对需要锁定机构的连接器进行手动安装。
    4. 若产品将被应用于温度变化大的环境中,应考虑使用镀金材料以确保长期可靠性。

    兼容性和支持


    TSM系列连接器支持多种引脚样式,并可选择管装、层叠或带卷包装方式。Samtec公司提供了详细的技术支持和维护服务,确保客户能够顺利集成这些连接器到其设计方案中。

    常见问题与解决方案


    1. 插入力过大:
    - 解决方法:对于带有锁紧夹的连接器,推荐手动安装以避免自动化装配过程中造成损坏。
    2. 接触不良:
    - 解决方法:检查是否有足够的镀层厚度,确保引脚完全接触。如果有必要,可以重新安装连接器以获得更好的电气连接。
    3. 引脚变形:
    - 解决方法:确保在安装过程中遵循正确的装配步骤,并采用适当的装配工具以避免对引脚造成物理损伤。

    总结和推荐


    总体而言,TSM系列连接器凭借其高密度、低轮廓以及优良的电气性能,在众多应用中表现出色。虽然它在某些特定情况下可能面临插入力过大的挑战,但通过合理的装配流程和适当的设计选择,这些问题都可以得到有效解决。因此,对于需要高密度连接且空间受限的应用场景,TSM系列连接器是一个值得推荐的选择。

TSM-102-01-T-SV-TR参数

参数
排数 1
间距-配接 2.54mm
针脚数 2pin
颜色 黑色
类型 Cuttable,Header,Push-Pull
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 -
额定电流 5.4A
长*宽*高 5.08mm(长度)*4.82mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

TSM-102-01-T-SV-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-102-01-T-SV-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-102-01-T-SV-TR TSM-102-01-T-SV-TR数据手册

TSM-102-01-T-SV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
