IPL1-107-01-S-D-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2.54mm 2 14pin 4.8A 760nm 金 通孔安装 19.3mm(长度)*7.88mm(高度)
供应商型号: 200-IPL110701SDK
供应商: Mouser
标准整包数: 1

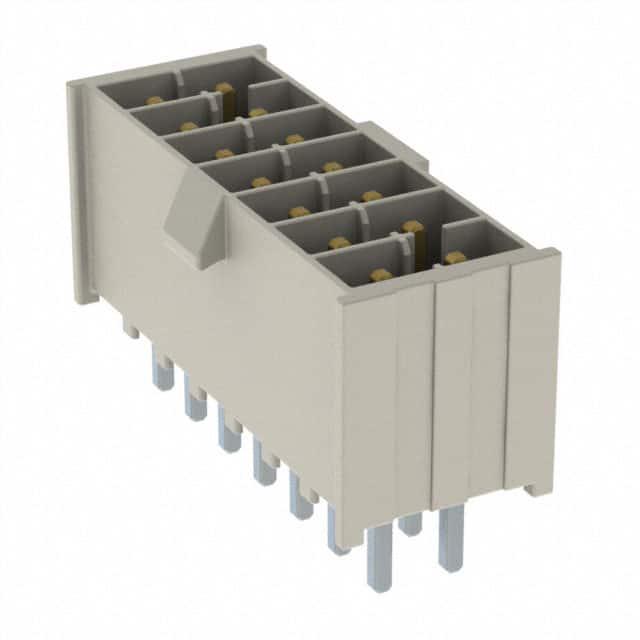

SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-107-01-S-D-K

IPL1-107-01-S-D-K概述


    产品简介


    本技术手册描述的产品为双排终端组件,型号为IPL1-1XX-XX-XXX-D-XX-X-XX。这些终端组件广泛应用于电子电路设计中,尤其适用于需要高度可靠连接的应用场景。双排终端组件通过表面贴装或通孔安装方式连接到电路板上,具有良好的机械稳定性和电气性能。它们被用于各种设备,包括计算机、通信设备、工业控制系统等领域。

    技术参数


    | 参数 | 规格 |

    | 引脚数量 | 每行最多25个引脚 |
    | 封装类型 | 管式封装(默认),带卷带包装 |
    | 领导风格 | 通孔安装(默认)或表面贴装 |
    | 极性标志 | 可选带极性(-P选项)或键控极性(-K选项) |
    | 安装方式 | 表面贴装仅限于某些型号(-02) |
    | 材料 | 绝缘体:LCP UL94-V0,颜色:黑色;绝缘体无极性:LCP UL94-V0,颜色:自然色 |
    | 接插端子 | 黄铜镀层 |
    | 尺寸 | 见图示,单位为英寸 |

    产品特点和优势


    1. 可靠性高:通过严格的制造标准,确保在各种严苛条件下都能保持稳定可靠的性能。
    2. 灵活性强:可提供不同种类的引脚选择(通孔或表面贴装),以及不同的极性标识方式。
    3. 应用范围广:适用于各种类型的电子产品,从简单的消费电子到复杂的工业控制系统。
    4. 易于安装:设计考虑到安装便利性,提供了多种方便的安装选项。

    应用案例和使用建议


    应用案例:该双排终端组件可以应用于各种高密度电路板设计,例如网络交换机、路由器等。它能够提高电路连接的可靠性,并减少布线复杂度。
    使用建议:建议在组装过程中遵循制造商提供的装配指南,以确保所有引脚均正确安装并满足最小电气间隙要求。此外,在使用前应检查每个组件的外观,确保没有损坏或缺陷。

    兼容性和支持


    该组件可以与多种不同类型的电路板和设备兼容,特别是那些支持通孔或表面贴装技术的设备。SAMTEC公司提供了详尽的技术支持,包括在线文档、安装指南和客户支持服务,以帮助客户解决问题和优化产品性能。

    常见问题与解决方案


    1. 问题:如何正确选择引脚数?
    - 解决方案:根据具体应用的需求和电路板的空间限制来选择合适的引脚数。参考手册中的推荐配置表,了解哪些引脚配置是最适合您应用的。
    2. 问题:如何确认极性标记是否正确安装?
    - 解决方案:使用放大镜仔细检查每个引脚和极性标记的位置,确保其准确无误。如果不确定,联系SAMTEC的技术支持团队获取进一步的帮助。

    总结和推荐


    这款双排终端组件具有出色的可靠性、广泛的适用性和便捷的安装方式,是高密度电路设计的理想选择。其多样化的选项使它成为各种应用场景中的理想解决方案。如果您正在寻找一款可靠且易用的双排终端组件,我们强烈推荐这款产品。

IPL1-107-01-S-D-K参数

参数
间距-配接 2.54mm
额定电流 4.8A
颜色 -
触头镀层厚度 - 配接 760nm
针脚数 14pin
类型 Header,Locking Ramp
排数 2
触头镀层 - 配接
防护等级 -
长*宽*高 19.3mm(长度)*7.88mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPL1-107-01-S-D-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-107-01-S-D-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-107-01-S-D-K IPL1-107-01-S-D-K数据手册

IPL1-107-01-S-D-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.2555 ¥ 44.409
29+ $ 4.3092 ¥ 36.4127
58+ $ 3.8988 ¥ 32.9449
116+ $ 3.3912 ¥ 28.6556
522+ $ 2.856 ¥ 24.1332
1015+ $ 2.4465 ¥ 20.6729
2523+ $ 2.1 ¥ 17.745
库存: 79
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.4
