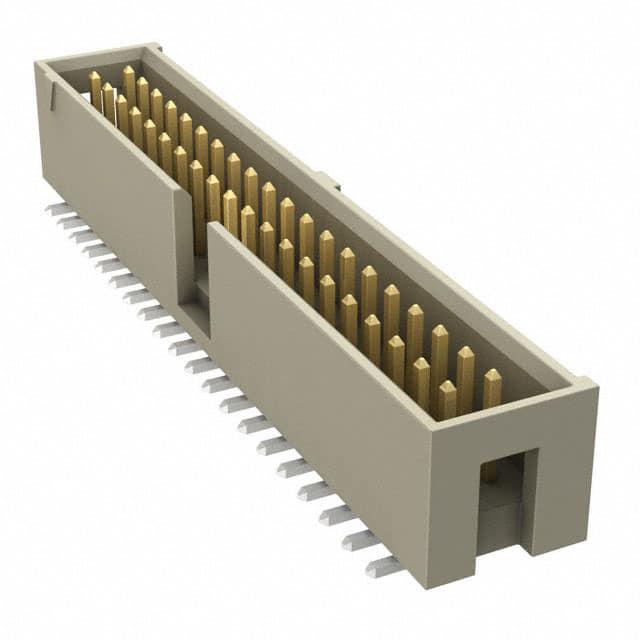

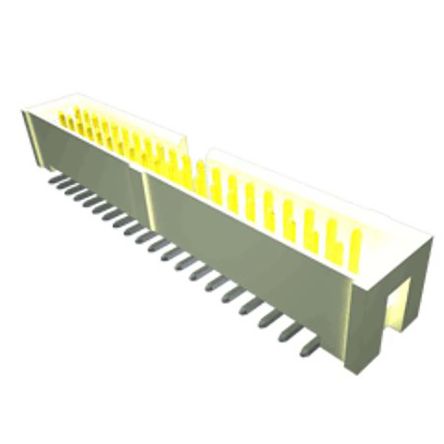

HTST-120-01-L-DV-P-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距40p双排排针, HTST系列, 直角, 表面
供应商型号: 2088720
供应商: 海外现货
标准整包数: 2
SAMTEC 矩形连接器 - 针座 - 公插针 HTST-120-01-L-DV-P-TR

HTST-120-01-L-DV-P-TR概述


    产品简介


    ZST、HTST和TST系列是专为高性能连接需求设计的IDC(绝缘位移连接器)和电缆插头。这些系列广泛应用于汽车电子、工业自动化、电信设备及消费电子等领域,以确保可靠的信号传输和电源分配。其中,ZST系列特别适用于需要紧凑空间和高密度布线的应用场合。

    技术参数


    - 绝缘材料:
    - TST、ZST:黑色玻璃填充聚酯
    - HTST:天然LCP(液晶聚合物)
    - 绝缘电阻:最小5000 MΩ
    - 端子材料:磷青铜
    - 镀层选项:Au(金)或Sn(锡)+ 50 μin (1.27 μm) Ni(镍)
    - 电流额定值(IDSD/TST):每针3.4 A(两个针供电)
    - 工作温度范围:
    - 金镀层:-55°C至+125°C
    - 锡镀层:-55°C至+105°C
    - 耐燃等级:UL 94V-O
    - 电压额定值:425 VAC/600 VDC
    - RoHS合规性:符合RoHS标准

    产品特点和优势


    ZST、HTST和TST系列的主要特点是其高可靠性、稳定的电气性能和广泛的温度适应能力。特别是ZST系列,具有非标准、不可退换的特点,使其在特定应用中表现出色。这些连接器支持多种镀层和引脚样式,满足不同应用的需求。此外,它们的设计有助于提高信号传输质量和减少电磁干扰,适合在恶劣环境中使用。

    应用案例和使用建议


    这些连接器常用于汽车电子系统中,如车载音响、GPS导航系统等。例如,在一款车载音响系统中,使用ZST系列连接器可以实现稳定的音频信号传输。在实际应用中,建议用户根据具体应用场景选择合适的镀层和引脚样式,以确保最佳的连接效果。
    - 车载音响系统:使用ZST系列连接器实现稳定、无噪音的音频信号传输。
    - 工业控制系统:采用TST系列连接器提高系统的可靠性和稳定性。
    使用建议:
    - 在高振动环境下,建议使用机械板固定装置以增加连接器的稳定性。
    - 确保正确的镀层和引脚样式选择,以匹配特定应用的需求。

    兼容性和支持


    这些连接器与IDSD系列配套使用,且具备良好的互操作性。制造商Samtec提供详尽的技术支持和售后服务,包括客户特定要求的定制服务。如需更多技术支持,请联系ipg@samtec.com获取详细信息。

    常见问题与解决方案


    - 问题1:连接器在高温环境下工作时出现异常。
    - 解决方案:确认所选镀层适合目标工作温度范围,如选择金镀层以适应更高温度。
    - 问题2:信号传输过程中存在干扰。
    - 解决方案:检查安装和布线过程中的接地情况,确保信号线路屏蔽良好。

    总结和推荐


    ZST、HTST和TST系列以其出色的电气性能、高可靠性和宽泛的工作温度范围,在多个领域表现出色。其多样化的设计选项使得这些连接器能够满足不同应用需求。因此,强烈推荐在需要高性能连接解决方案的项目中使用这些连接器。

HTST-120-01-L-DV-P-TR参数

参数
针脚数 40pin
类型 Header,Push-Pull
触头镀层 - 配接
颜色 -
间距-配接 2.54mm
防护等级 -
触头镀层厚度 - 配接 250nm
排数 2
额定电流 3.4A
长*宽*高 58.42mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
