TSW-103-14-T-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p双排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: 1802128
供应商: 海外现货
标准整包数: 10

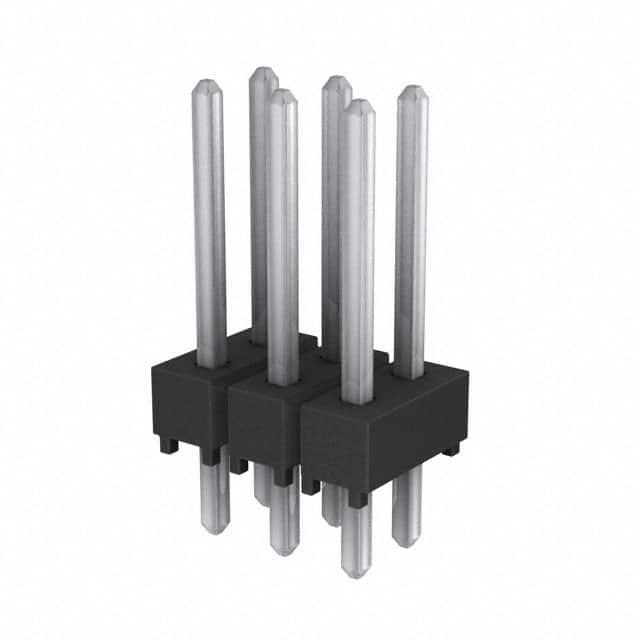

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-14-T-D

TSW-103-14-T-D概述


    产品简介


    本技术手册介绍的是Samtec公司生产的HTSW和TSW系列高速连接器。HTSW系列是高温度版本的直插式连接器,适用于恶劣环境下的高性能应用。TSW系列则提供多种连接器样式,支持各种电气和机械要求。这些连接器广泛应用于计算机、通信设备、工业自动化等领域。

    技术参数


    | 参数 | 描述 |

    | 针间距 | 0.100英寸(2.54毫米) |
    | 接触电阻 | ≤20毫欧 |
    | 绝缘电阻 | ≥100兆欧 |
    | 电流容量 | 每针5.7安培(最高值) |
    | 电压等级 | 550伏交流电(与SSW搭配时),400伏交流电(与CES搭配时) |
    | 工作温度范围 | -55°C至+125°C(金镀层);-55°C至+105°C(锡镀层) |
    | 环境保护等级 | IP67 |

    产品特点和优势


    - 高可靠性:HTSW和TSW系列连接器经过严格测试,确保在极端环境下的可靠性能。
    - 多样化的配置选项:用户可根据具体需求选择不同长度、配置和引脚数的产品,以适应不同的应用场合。
    - 卓越的电气特性:具有较高的电流容量和电压等级,确保稳定的数据传输。
    - 适用性强:广泛应用于计算机、通信设备、工业自动化等各个领域。

    应用案例和使用建议


    应用案例
    在某自动化生产线中,客户使用HTSW系列连接器连接传感器和控制器,实现了系统稳定运行,显著提高了生产效率。
    使用建议
    - 在高温环境下使用时,优先考虑选用HTSW系列,以确保连接器能够正常工作。
    - 当需要高密度布线时,可选择TSW系列中的多排版本,以节省空间并提高系统的整体密度。

    兼容性和支持


    - 兼容性:HTSW和TSW系列可以与Samtec公司生产的其他连接器系列,如SSW、ESQ等进行互连。
    - 支持:Samtec提供全面的技术支持和售后服务,客户可通过官网获得产品文档、安装指南及常见问题解答。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决办法:检查插针和插座是否有污渍或损坏,清洁后重新插入。
    2. 问题:信号传输不稳定
    - 解决办法:确认连接器和电缆的接地良好,重新布线或更换故障部件。

    总结和推荐


    HTSW和TSW系列连接器以其卓越的电气特性和可靠的性能,在各类复杂应用环境中表现出色。尤其是HTSW系列在高温环境下依然能够保持稳定的连接,非常适合于工业自动化等苛刻条件下的应用。我们强烈推荐此系列产品给需要高可靠性连接解决方案的客户。

TSW-103-14-T-D参数

参数
针脚数 6pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 -
额定电流 6.3A
触头镀层 - 配接
颜色 黑色
类型 Header,Push-Pull
防护等级 -
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-103-14-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-14-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-14-T-D TSW-103-14-T-D数据手册

TSW-103-14-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
