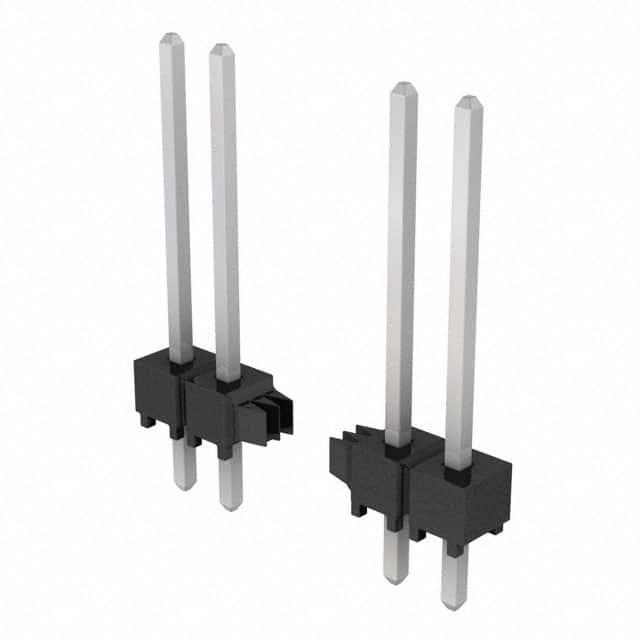

TSW-120-15-T-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p单排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: 2856756
供应商: 海外现货
标准整包数: 1

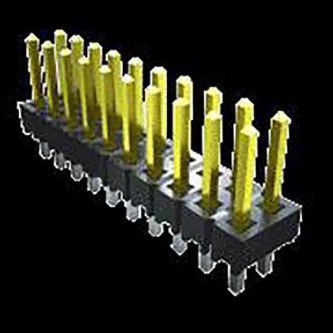

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-120-15-T-S

TSW-120-15-T-S概述

    产品概述:Samtec TSW 系列终端装配技术手册

    产品简介


    Samtec TSW系列是针对高密度连接需求设计的一系列终端装配产品。它们主要应用于电信、网络、工业自动化和消费电子等领域。这些组件能够提供高效、可靠的电气连接,广泛适用于高速信号传输和电源分配的应用场景。TSW系列的主要功能在于通过精密的设计和高品质的材料确保其长期稳定性与可靠性。

    技术参数


    - 尺寸精度:所有维度的精度要求为±0.005英寸(0.13毫米)。
    - 终端间距:可以设置为0.100英寸(2.54毫米)或0.200英寸(5.08毫米),根据应用需要进行选择。
    - 接触面积镀层:多种镀层选项,包括金(10微英寸)、镍(3微英寸)、锡铅合金(90/10±5%)、轻金选择性镀层(30微英寸),以满足不同的电气性能需求。
    - 温度范围:能够在-40°C至+85°C的工作温度范围内正常工作。
    - 插拔力:最小终端推出力达到3磅,以保证连接的稳固性。
    - 高度公差:最大高度变化允许为±0.005英寸(0.13毫米)。
    - 弯曲半径:按照终端位置来测量,确保连接稳定性。
    - 安装方向:支持直角和弯角安装,提供更灵活的布线选择。

    产品特点和优势


    - 多样化镀层选择:多种镀层选项满足不同应用环境的需求,增强了产品的适应性和寿命。
    - 精准度高:在关键尺寸上拥有严格的公差控制,确保了高度的精确性和一致性。
    - 高可靠性:经过严格测试,确保在各种恶劣环境下也能保持稳定的性能表现。
    - 灵活性:支持直角和弯角安装方式,方便用户根据具体应用需求进行布线规划。
    - 稳固性:终端推出的最小力度达到3磅,保证了连接的稳定性和可靠性。

    应用案例和使用建议


    TSW系列广泛应用于各类电子设备的内部连接,如服务器、交换机、网络路由器、打印机和其他工业设备。例如,在数据中心环境中,这些组件能够高效地实现高速数据传输和电源分配。在使用过程中,建议在组装前检查所有尺寸公差,确保与设备其他部件的良好兼容性。此外,应遵循制造商提供的安装指导,特别是有关锁紧机构(LC/LL)的具体操作方法,以提高整体系统的可靠性。

    兼容性和支持


    TSW系列组件具有较强的兼容性,可以与其他标准电子元件配合使用。制造商提供了详细的安装指南和技术支持服务,帮助客户快速准确地完成组装。对于遇到的问题,客户可以通过官方客服渠道获得技术支持,进一步保障系统的顺利运行。

    常见问题与解决方案


    1. 问题:如何确定终端插入的方向?
    - 解决方案:参考产品手册中的图纸,明确指定的插入方向,通常是根据特定标记或编号来判断。
    2. 问题:组装后发现连接不稳定怎么办?
    - 解决方案:检查终端插入深度是否符合要求,同时确认锁定机构(LC/LL)已正确安装并锁紧。
    3. 问题:如何处理焊接时出现的短路现象?
    - 解决方案:使用热风枪等工具重新熔化焊点,并清洁焊接区域以去除任何可能导致短路的残留物。

    总结和推荐


    综上所述,Samtec TSW系列终端装配组件凭借其高精度、多样化镀层选择及优良的可靠性和稳定性,在多种应用场景中表现出色。尽管在使用过程中需注意细节控制和正确安装步骤,但总体来说,这是一款值得推荐的产品,尤其适合于对连接质量有较高要求的应用场合。

TSW-120-15-T-S参数

参数
间距-配接 2.54mm
类型 Header,Push-Pull
额定电流 6.3A
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 -
颜色 黑色
针脚数 20pin
防护等级 -
长*宽*高 50.8mm(长度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
