首页  >  产品百科  >  QMS-052-06.75-H-D-A-K

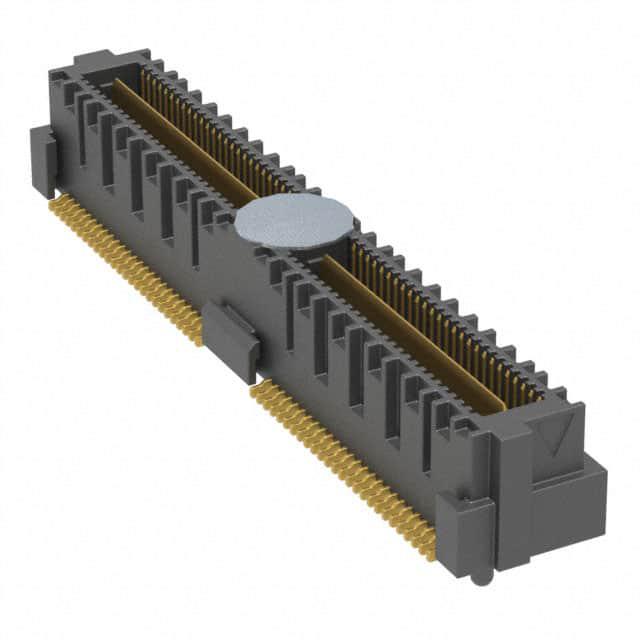

QMS-052-06.75-H-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 104pin SMD,P=0.64mm 贴片安装
供应商型号: 200-QMS05206.75HDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QMS-052-06.75-H-D-A-K

QMS-052-06.75-H-D-A-K概述

    # QMS/QFS系列电子元器件技术手册

    产品简介


    QMS/QFS系列是高可靠性高性能的板对板连接器,适用于多种行业和应用。QMS为直角板对板连接器,而QFS为垂直板对板连接器。两者均提供单端和差分对两种类型选择,能够满足多种信号传输需求。该系列产品广泛应用于通信、医疗、工业控制及航空航天等领域,其优越的电气特性和机械性能使其成为高要求应用场景的理想选择。

    技术参数


    以下为QMS/QFS系列连接器的主要技术规格:
    基本参数
    - 接触间距:0.635mm (.025")
    - 每行引脚数:16, 26, 32, 48, 52
    - 引脚布局:单端(–D)、差分对(–D–DP)
    - 导电材料:磷青铜镀金(Au)+镍(Ni),尾部锡镀层(Tin)
    性能参数
    - 最大电流:单个接触点2.6A(双接触点可承载5.2A)
    - 地平面最大电流:15.7A(单地平面供电)
    - 工作温度范围:-55°C至+125°C
    - 绝缘材料:液晶聚合物(LCP)
    - 电压等级:300VAC
    加工与安装
    - 表面贴装兼容:是(支持无铅焊接)
    - 引脚平面度:0.10mm (.004")(26-52行);0.15mm (.006")(78行)

    产品特点和优势


    QMS/QFS系列具有以下显著特点和优势:
    1. 高密度设计:每行最多可达52个引脚,支持差分对和单端模式,适合高密度电路设计。
    2. 卓越性能:优异的电流承载能力和耐温范围,适用于恶劣工作环境。
    3. 易用性:支持表面贴装工艺,配合标准托盘包装,方便自动化生产。
    4. 灵活配置:提供多种引脚排列方式及镀层选项,适应不同的工程需求。

    应用案例和使用建议


    应用场景
    - 通信领域:服务器背板连接、光纤模块互连
    - 医疗设备:医疗器械内部板间信号传输
    - 工业控制:高速数据采集卡接口
    使用建议
    - 在高振动环境下使用时,确保正确安装以避免接触不良。
    - 针对高电流场景,优先选用双接触点设计并做好散热措施。
    - 若需多层堆叠应用,咨询厂家技术支持获取专业建议。

    兼容性和支持


    QMS/QFS系列支持与同系列的其他产品无缝兼容,并且可以搭配Standoffs(SO, JSOM)和电缆连接器6QCD使用。Samtec公司提供全面的技术支持服务,包括定制化设计协助、快速样品交付以及完善的售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳定 | 确保焊接质量良好,并检查引脚是否有氧化现象 |
    | 温度过高 | 使用更大面积的地平面或添加散热片 |
    | 插拔困难 | 检查插针是否弯曲变形 |

    总结和推荐


    综上所述,QMS/QFS系列电子元器件凭借其紧凑设计、出色的电气性能和广泛的应用范围,在通信、医疗和工业控制等领域展现出强大的竞争力。强烈推荐给需要高密度、高性能连接解决方案的设计工程师和系统集成商。
    最终评分:★★★★★(5/5)
    推荐指数:高度推荐!

QMS-052-06.75-H-D-A-K参数

参数
针脚数 104pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-052-06.75-H-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-052-06.75-H-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QMS-052-06.75-H-D-A-K QMS-052-06.75-H-D-A-K数据手册

QMS-052-06.75-H-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.012 ¥ 202.9014
104+ $ 17.451 ¥ 147.461
260+ $ 15.9705 ¥ 134.9507
520+ $ 12.9885 ¥ 109.7528
库存: 52
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 202.9
