TSW-110-15-L-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p双排排针, TSW系列, 直角, 通孔安装
供应商型号: 200-TSW11015LD
供应商: Mouser
标准整包数: 1

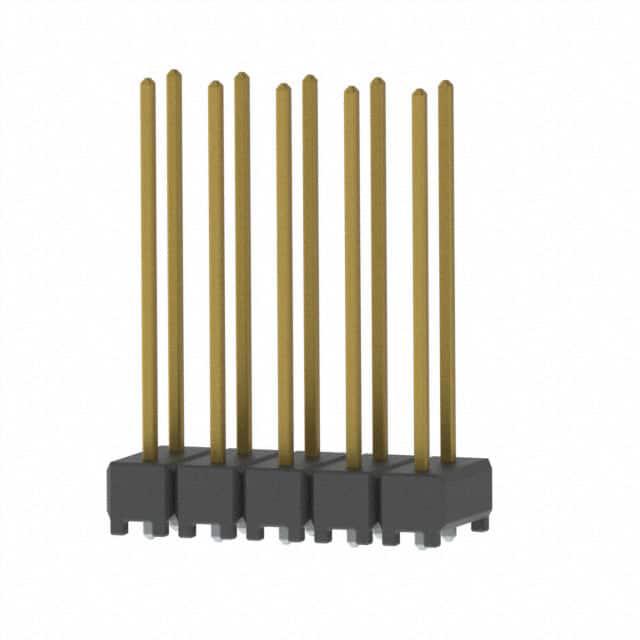

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-110-15-L-D

TSW-110-15-L-D概述


    产品简介


    HTSW/TSW系列电子元器件是Samtec公司生产的高性能连接器,主要应用于各种工业控制系统、通信设备及消费电子产品中。这些产品以其出色的电气特性和广泛的应用范围,在市场中占据了一席之地。

    技术参数


    基本信息
    - 型号: HTSW–116–11–G–S, HTSW–115–05–L–Q, TSW–209–09–F–S–RA 等
    - 针数: 01至50
    - 中心间距:
    - 直列式版本:0.100英寸(2.54毫米)
    - 双列式版本:0.200英寸(5.08毫米)
    性能参数
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:自然液态晶体聚合物
    - 终端材料: 黄铜磷青铜
    - 电镀: 金(Au)或锡(Sn)覆盖50微英寸(1.27微米)镍层
    - 操作温度范围:
    - 金镀层:-55°C至+125°C
    - 锡镀层:-55°C至+105°C
    - 电压等级:
    - HTSW与SSW、ESQ、BCS、SLW配合使用时为550VAC
    - HTSW与IDSS、IDSD配合使用时为450VAC
    - HTSW与CES配合使用时为400VAC
    - 符合标准: RoHS合规

    产品特点和优势


    - 高电流承载能力: 单个引脚最大电流可达5.7A。
    - 广泛的适用性: 适用于多种不同的工业及通信设备。
    - 良好的耐温特性: 操作温度范围宽广,适应恶劣环境。
    - 多种安装方式: 支持直插和直角安装,灵活性高。
    - 可靠性和耐用性: 高可靠性,支持长时间的重复插拔。

    应用案例和使用建议


    - 应用场景:
    - 工业控制板
    - 通信模块
    - 数据采集设备
    - 使用建议:
    - 在设计电路板布局时,需确保有足够的空间以容纳引脚间距。
    - 使用合适的焊接工艺,如波峰焊,以确保连接器的牢固性。
    - 优先选择金镀层以延长使用寿命。

    兼容性和支持


    - 兼容性:
    - HTSW系列可以与多种连接器配套使用,如SSW、SSQ、ESQ等。
    - 技术支持:
    - Samtec提供详细的技术文档和客户支持服务,可访问官方网站获取更多信息。

    常见问题与解决方案


    - 问题: 引脚插入困难
    - 解决办法: 确保引脚无损坏,正确选择匹配的连接器类型。
    - 问题: 插拔次数受限
    - 解决办法: 选择带有锁定装置的型号,如HTSW系列中的某些特定样式。

    总结和推荐


    HTSW/TSW系列连接器以其优良的电气特性、广泛的适用性和可靠的性能,成为市场上非常受欢迎的产品。无论是工业控制还是通信设备的应用,它都展现出极高的性价比。强烈推荐在需要高电流、高可靠性连接的场合使用该系列产品。

TSW-110-15-L-D参数

参数
针脚数 20pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
触头镀层 - 配接
类型 Header,Push-Pull
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 6.3A
长*宽*高 25.4mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-110-15-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-110-15-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-110-15-L-D TSW-110-15-L-D数据手册

TSW-110-15-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.1045 ¥ 17.783
100+ $ 1.4904 ¥ 12.5939
500+ $ 1.296 ¥ 10.9512
1000+ $ 1.0692 ¥ 9.0347
2000+ $ 0.8715 ¥ 7.3642
5000+ $ 0.7245 ¥ 6.122
10000+ $ 0.588 ¥ 4.9686
库存: 831
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.78
