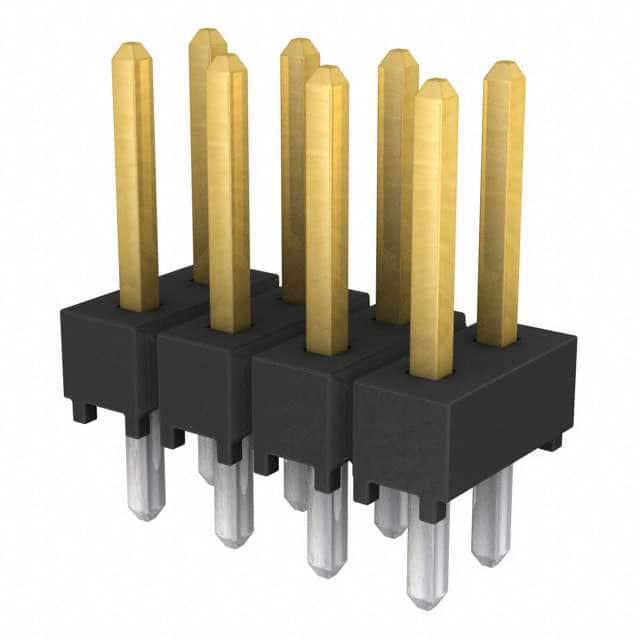

TSW-104-07-F-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距8p双排排针 板对板, 线对板连接器, TSW系列, 直角, 通孔安装
供应商型号: AV-A-TSW-104-07-F-D
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-104-07-F-D

TSW-104-07-F-D概述


    产品简介


    这款电子元器件是来自SAMTEC公司的终端插座,主要用于高密度连接需求的应用场景。它适用于通信、计算机网络、工业自动化等多个领域的连接器系统,通过提供可靠的电气连接,保障系统的高效运行。这类插座通常用于电路板之间的互连,确保信号传输的稳定性和可靠性。

    技术参数


    - 精度规格:
    - `.XX`:±.01 [0.3]
    - `.XXX`:±.005 [0.13]
    - `.XXXX`:±.0020 [0.051]
    - 尺寸单位:
    - 除非另有说明,所有尺寸均以英寸为单位。
    - 公差要求:
    - 最小推力:3磅。
    - 最大高度变化:.005 [0.13] (-RA尾部除外)。

    - 连接方式:
    - 支持直线和平角两种安装方式。
    - 可选直角延伸(仅单排)。
    - 镀层选项:
    - `G`: 接触区域10μ”金,尾部3μ”金。
    - `T`: 接触区域和尾部均为哑光锡。
    - `S`: 接触区域选择性30μ”金,尾部哑光锡。
    - `H`: 接触区域重金30μ”,尾部3μ”金。
    - 其他镀层选项详见产品规格书。
    - 锁定方式:
    - 可选锁片和锁定引脚设计。

    - 材料规格:
    - 体材:杜邦PBT,UL 94 VO,颜色:黑色。
    - 引脚:磷青铜。

    产品特点和优势


    该终端插座具有多种镀层选项,能够满足不同应用场合的需求。其精确的尺寸控制确保了在复杂电路中的稳定性和一致性。此外,采用先进的锁定机制提高了连接器的可靠性和耐用性,使其在极端环境下也能保持优异性能。这些特点使得它在工业自动化和高可靠性应用领域具备显著的优势。

    应用案例和使用建议


    此款终端插座广泛应用于需要高密度连接的系统中,如通信设备、计算机网络等。在实际应用中,用户可以根据具体应用场景选择合适的镀层和安装方式。例如,在涉及高温环境时,建议选用金镀层,以提高耐腐蚀性和导电性。对于需要快速安装的场景,则可以考虑直角设计以节省空间。

    兼容性和支持


    该产品与其他标准接口具有良好的兼容性,方便集成到现有系统中。制造商SAMTEC提供了全面的技术支持和售后服务,包括详细的装配指南和技术文档,确保用户能够顺利完成安装和调试过程。

    常见问题与解决方案


    1. 最小推力不达标:
    - 解决方案:检查装配工艺,确保插针正确安装,必要时重新组装。
    2. 连接不稳定:
    - 解决方案:确认镀层选择合适,确保接触面积充分,必要时可更换更稳定的镀层选项。
    3. 信号干扰:
    - 解决方案:排查线路干扰,适当增加屏蔽措施或选择高屏蔽系数的型号。

    总结和推荐


    综上所述,这款终端插座以其精确的制造工艺、多样化的镀层选项和出色的稳定性,在众多应用领域内展现了卓越的性能。无论是面对高温、高湿度还是其他恶劣环境,它都能够表现出色。因此,强烈推荐在高密度连接需求的项目中使用这款终端插座,相信它会为您的系统带来显著的性能提升。

TSW-104-07-F-D参数

参数
间距-配接 2.54mm
排数 2
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
针脚数 8pin
类型 Header,Push-Pull
防护等级 -
颜色 黑色
额定电流 6.3A
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 袋装
