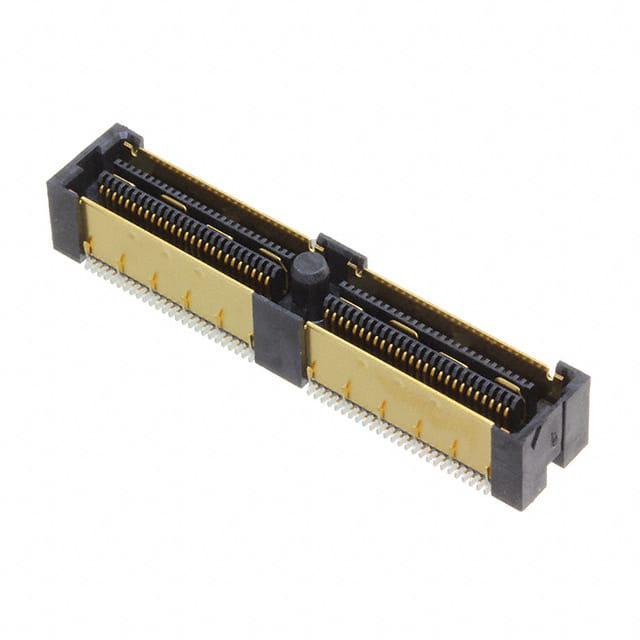

QFSS-052-04.25-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距104p双排排母, QFS系列, 直角, 通孔安装
供应商型号: UA-QFSS-052-04.25-L-D-A
供应商: 海外现货
标准整包数: 52
SAMTEC 矩形连接器 - 外壳 QFSS-052-04.25-L-D-A

QFSS-052-04.25-L-D-A概述

    QFSS 系列电子元器件技术手册

    产品简介


    QFSS系列电子元器件是一款高密度双排屏蔽端子条,适用于多种工业和消费电子应用。该系列产品通过轻金或重金电镀,提供了卓越的导电性能。QFSS系列广泛应用于通信、汽车、计算机外围设备等领域,为设计师提供灵活且可靠的连接解决方案。

    技术参数


    - 位数规格: -026, -052, -078, -104, -130(每行)
    - 行规格: -D: 双行
    - 镀层规格:
    - -L: 轻金 (使用C-181-04.25-L)
    - -H: 重金 (使用C-181-04.25-H)
    - 对齐方式: -A: 对齐销
    - 屏蔽选项: -BM: 盲配屏蔽 (使用ASP-126355-02-P-L)
    - 引导孔: -GP (参见图2,第3张图纸)
    - 电源组合选项:
    - -PC4: 每端4个电源位 (.062"厚板)
    - -PC8: 每端8个电源位 (.062"厚板)
    - -PT4: 每端4个电源位 (.093"厚板)
    - -PT8: 每端8个电源位 (.093"厚板)
    - 包装规格:
    - -空白: 托盘包装(默认)
    - -TR: 带卷包装
    - -FR: 完整卷带包装
    - 铅风格:
    - -P: 拾放垫 (使用PPP-51,见图4,第5张图纸)

    产品特点和优势


    QFSS系列具有以下显著特点和优势:
    - 高密度设计: 最多可达到每行130个位置,适合紧凑空间的应用。
    - 屏蔽功能: 具备盲配屏蔽功能,增强了电磁干扰防护。
    - 多规格选择: 提供多种镀层和电源组合选项,以满足不同应用需求。
    - 可靠连接: 采用精密工艺制造,确保长期稳定运行。

    应用案例和使用建议


    QFSS系列广泛应用于通信设备、汽车电子系统及计算机外围设备。例如,在汽车电子系统中,可以用于发动机控制单元的高密度连接。在使用时,建议遵循制造商提供的装配指南,确保正确安装和使用,避免过高的安装力导致损坏。

    兼容性和支持


    QFSS系列电子元器件与其他Samtec品牌的相关产品兼容良好,保证了系统的无缝集成。Samtec公司还提供了详尽的技术支持文档和专业的客户服务,帮助用户解决任何可能遇到的技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不良 | 确保正确的安装力,检查是否有正确的镀层和引脚配置 |
    | 密封不良 | 检查屏蔽和密封结构是否完整,重新安装或更换 |

    总结和推荐


    综上所述,QFSS系列电子元器件凭借其高密度设计、出色的屏蔽性能和多样化的规格选择,在众多应用场景中表现出色。对于需要紧凑布局和高可靠性连接的设计项目,强烈推荐使用QFSS系列。结合Samtec公司的技术支持,相信能够为您的项目带来显著的价值。

QFSS-052-04.25-L-D-A参数

参数
排数 2
触头端接 -
针脚数 104pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
长*宽*高 43.7mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
