首页  >  产品百科  >  TSW-103-05-F-S

TSW-103-05-F-S

厂牌: SAMTEC
产品描述: 2.54mm间距3p单排排针, TSW系列
供应商型号: 200-TSW10305FS
供应商: Mouser
标准整包数: 1

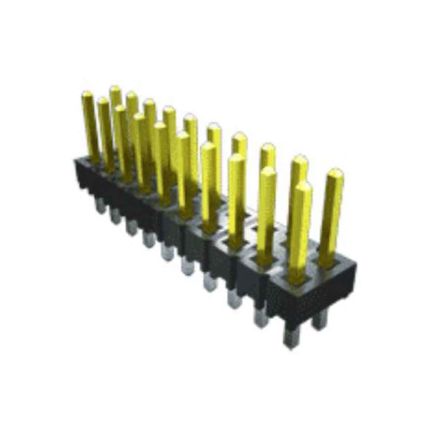

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-05-F-S

TSW-103-05-F-S概述


    产品简介


    HTSW–116–11–G–S 和 TSW–209–09–F–S–RA
    HTSW和TSW系列是Samtec公司开发的高性能电子元器件,适用于多种应用场景。HTSW(High-Temp Strip)系列专为高温环境设计,而TSW系列则提供标准的板对板连接解决方案。这两种系列的电子元器件广泛应用于工业控制、通信设备、计算机系统等领域。

    技术参数


    HTSW–116–11–G–S
    - 中心间距: 0.100英寸(2.54毫米)
    - 针数范围: 1至50个引脚
    - 引脚材料: 磷青铜
    - 端子镀层: Au(金)或Sn(锡)镀镍
    - 工作温度范围:
    - 金:-55°C至+125°C
    - 锡:-55°C至+105°C
    - 电压等级:
    - 与SSW连接时:550VAC
    - 与BCS或ESQ连接时:500VAC
    - 与BCS或SSM连接时(带RA/RE选项):450VAC
    - 与CES连接时:400VAC
    - 额定电流:
    - 与ESW、SSW、SLW、SSQ、SSM、BCS连接时:5.2A
    - 与SNT连接时:4.3A
    - 绝缘材料: 自然液态结晶聚合物
    - 其他特性: RoHS合规、可焊接、多种引脚样式选择
    TSW–209–09–F–S–RA
    - 中心间距: 0.100英寸(2.54毫米)
    - 针数范围: 1至25个引脚
    - 引脚材料: 磷青铜
    - 端子镀层: 金闪镀层,哑光锡
    - 工作温度范围:
    - 金:-55°C至+125°C
    - 锡:-55°C至+105°C
    - 电压等级: 550VAC
    - 额定电流: 5.7A
    - 绝缘材料: 黑色玻璃填充聚酯
    - 其他特性: RoHS合规、多种引脚样式选择、锁紧机构

    产品特点和优势


    1. 高温适应性: HTSW系列具有出色的高温适应性,能够在极端环境下保持稳定性能。
    2. 高可靠性: 高额定电流和电压等级确保了长时间运行的稳定性。
    3. 多样化配置: 提供多种引脚样式和镀层选择,满足不同应用场景的需求。
    4. 易于安装: 锁紧机构简化了安装过程,提高了连接的可靠性。
    5. 兼容性强: 与多种Samtec系列兼容,方便集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在恶劣环境中实现可靠的数据传输。
    - 通信设备: 确保高密度连接和稳定的信号传输。
    - 计算机系统: 提供高效的电源管理和信号连接。
    使用建议
    - 温度监控: 在极端温度环境下定期检查连接器的温升情况。
    - 清洁保养: 定期清洁接触点以防止氧化影响性能。
    - 负载测试: 在使用前进行负载测试以确保连接的可靠性。

    兼容性和支持


    HTSW和TSW系列可以与Samtec公司的多种其他系列兼容,如SSW、SSQ、ESW等。厂商提供了全面的技术支持,包括在线文档、技术支持热线和产品定制服务,以确保用户能够获得最佳使用体验。

    常见问题与解决方案


    问题1: 接触电阻过高
    解决方案: 检查引脚是否有氧化现象,使用专用工具清理接触面。
    问题2: 连接不稳定
    解决方案: 确认所有螺钉已拧紧,检查是否有松动的部件。如果仍然不稳定,考虑更换新的连接器。
    问题3: 额定电流不足
    解决方案: 确认所选连接器的额定电流是否符合实际需求。如果需要更高的电流,请选择更高额定电流的产品。

    总结和推荐


    HTSW和TSW系列电子元器件凭借其出色的性能、多样化的设计和全面的支持服务,在各种工业和商业应用场景中表现出色。无论是高温环境下的稳定工作,还是复杂系统的高效集成,这些连接器都能提供卓越的解决方案。因此,我们强烈推荐使用HTSW和TSW系列连接器,以确保您的项目获得最佳的性能和可靠性。
    如果您有任何疑问或需要进一步的技术支持,请联系Samtec的客户服务团队。

TSW-103-05-F-S参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
颜色 黑色
额定电流 6.3A
触头镀层厚度 - 配接 76nm
防护等级 -
类型 Header,Push-Pull
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-103-05-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-05-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-05-F-S TSW-103-05-F-S数据手册

TSW-103-05-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
50+ $ 0.3105 ¥ 2.6237
100+ $ 0.253 ¥ 2.1379
500+ $ 0.2052 ¥ 1.7339
1000+ $ 0.1512 ¥ 1.2776
2000+ $ 0.1296 ¥ 1.0951
5000+ $ 0.0972 ¥ 0.8213
库存: 681
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.4
