首页  >  产品百科  >  TFM-105-01-L-D-RA

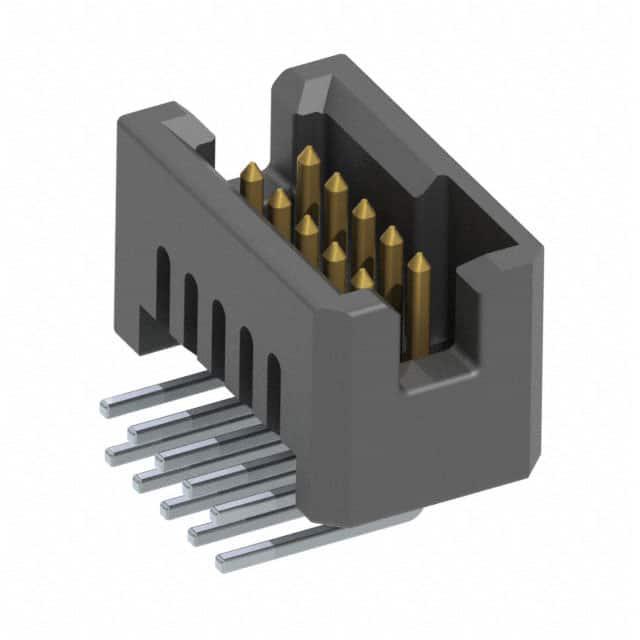

TFM-105-01-L-D-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针 板对板, 线对板连接器, TFM系列, 直角, 通孔安装
供应商型号: 2856304
供应商: 海外现货
标准整包数: 1

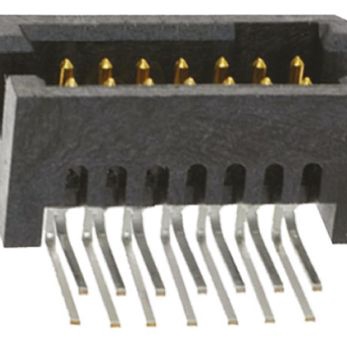

SAMTEC 矩形连接器 - 外壳 TFM-105-01-L-D-RA

TFM-105-01-L-D-RA概述

    电子元器件技术手册:TFM系列连接器

    1. 产品简介


    TFM系列连接器是专为高密度电路板设计的高性能互连解决方案。这种连接器广泛应用于工业控制、医疗设备、通信系统及各类电子产品中。通过选用不同的选项和配置,TFM系列连接器能够适应多种应用场景,提供灵活且可靠的连接性能。

    2. 技术参数


    - 引脚数:单排或多排(-D:双排),位置可选5至50个不等。
    - 安装方式:通孔焊接(-01, -03)、表面贴装(-02)。
    - 镀层选择:
    - 选择性金镀层30µ"(接触区),钝化锡尾;
    - 选择性金镀层15µ"(接触区),钝化锡尾;
    - 闪镀金3µ"(接触区),钝化锡尾;
    - 选择性金镀层30µ"(接触区),3µ"闪镀金锡铅(90/10 ±5%)尾部。
    - 机械选项:
    - 对准销(-A):仅适用于-01引脚样式;
    - 锁扣片(-LC):适用于特定型号;
    - 右角焊盘(-RA):仅适用于-01引脚样式;
    - 锥形对准销(-SA):仅适用于表面贴装引脚样式;
    - 焊接板(-WT):仅适用于-01、-02和-03引脚样式。
    - 其他选项:
    - Solder Nail for .062 Board(-SN):仅适用于-02引脚样式;
    - Solder Nail for .093 Board(-SN2):仅适用于-02引脚样式;
    - 双螺钉固定(-DS):仅适用于-01和-02引脚样式。
    - 绝缘材料:LCP,UL 94-VO阻燃等级。
    - 终端材料:磷青铜。
    - 外形尺寸:0.125" [3.18 mm]至1.55" [39.4 mm]。
    - 高度变化:最大0.005"[0.13 mm]。
    - 共面性:0.004"[0.10 mm](位置02至26),0.006"[0.15 mm](位置27至50)。

    3. 产品特点和优势


    - 高可靠性:经过严格测试,保证高接触可靠性,最小插入力12盎司。
    - 灵活性:多种引脚配置和选项,可适应不同的应用场景需求。
    - 耐用性:镀层材料具备出色的耐腐蚀性和抗氧化能力。
    - 易于安装:提供多样的安装方式和选项,便于操作和维修。

    4. 应用案例和使用建议


    TFM系列连接器可用于医疗设备中的信号传输,确保稳定可靠的连接;也可用于工业控制系统,提升系统整体性能。为了确保最佳效果,在使用过程中建议:
    - 严格按照安装规范操作,避免错误安装导致的功能失效。
    - 在组装前检查所有选项是否正确匹配,如对准销、锁扣片等。
    - 定期检查连接器状态,确保长期使用的可靠性。

    5. 兼容性和支持


    TFM系列连接器与其他电子元器件或设备具有良好的兼容性,适用于各种标准包装方式。对于具体型号和包装选项,建议咨询厂家获取详细信息和支持服务。

    6. 常见问题与解决方案


    - 问题:如何处理安装时的错位问题?
    - 解决方案:检查所有选项是否正确匹配,确保对准销、锁扣片等部件安装无误。

    - 问题:安装后出现接触不良现象怎么办?
    - 解决方案:检查是否有足够的插入力(至少12盎司),确认是否选择了合适的引脚配置和镀层选项。

    - 问题:如何提高连接器的耐用性?
    - 解决方案:定期检查并清洁连接器,避免长期暴露于腐蚀性环境中,选用适合的应用环境的镀层。

    7. 总结和推荐


    TFM系列连接器凭借其优良的性能和多样化的配置,成为了许多应用场合的理想选择。无论是在工业控制还是医疗设备中,都能发挥出色的表现。对于需要高可靠性的应用场景,强烈推荐使用TFM系列连接器。

TFM-105-01-L-D-RA参数

参数
针脚数 10pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 9.53mm(长度)*7.37mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

TFM-105-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-105-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TFM-105-01-L-D-RA TFM-105-01-L-D-RA数据手册

TFM-105-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.6132
60+ ¥ 13.639
120+ ¥ 13.3954
540+ ¥ 13.1519
1020+ ¥ 13.1519
库存: 171
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.61
