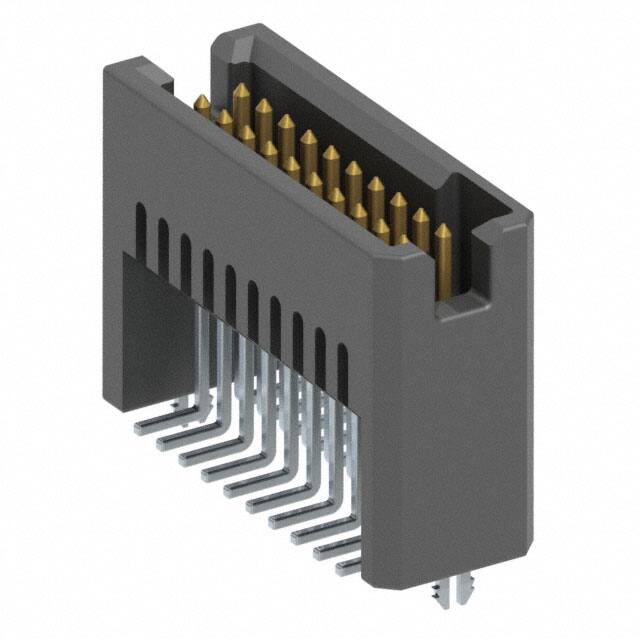

TFM-110-32-S-D-LC

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 20pin 2.9A 760nm 金 黑色 贴片安装 15.88mm(长度)*5.72mm(高度)
供应商型号: 200-TFM11032SDLC
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-110-32-S-D-LC

TFM-110-32-S-D-LC概述

    #

    产品简介


    TFM系列是Samtec公司推出的一款高性能电子元器件,专为多种应用场景设计。该系列产品采用通过孔和表面贴装两种安装方式,提供单排或多排的引脚布局选项。TFM系列产品广泛应用于通信设备、工业控制、消费电子、医疗设备及航空航天等领域,为用户提供高效、可靠的连接解决方案。

    技术参数


    以下是TFM系列电子元器件的主要技术参数:
    - 连接点数量:支持从05至50个位置(以5为倍数递增)。
    - 引脚样式:-01、-02、-03等,具体样式可参考图纸说明。
    - 行间距:0.050英寸(1.27毫米)。
    - 双排设计:可选双排结构,增强电路稳定性。
    - 镀层规格:
    - -S:30微英寸选择性金涂层,锡尾。
    - -L:15微英寸选择性金涂层,锡尾。
    - -F:3微英寸闪镀金涂层,锡尾。
    - -H:30微英寸选择性金涂层,3微英寸闪镀金尾。
    - -SM:30微英寸选择性金涂层,锡尾。
    - -LM:15微英寸选择性金涂层,锡尾。
    - -FM:3微英寸闪镀金涂层,锡尾。
    - -STL:30微英寸选择性金涂层,锡铅(90/10±5%)尾。
    - 锁扣机构:支持锁扣夹(-LC),提高连接可靠性。
    - 表面处理:聚酰亚胺薄膜(-K)适用于特殊需求。
    - 安装选项:支持多种安装方式,如插拔、锁定、直角弯折等。
    - 焊点:提供焊接钉(-SN)和焊点(-WT)支持,确保稳固连接。
    - 外形尺寸:根据位置数量和配置不同,可调整长度和宽度。

    产品特点和优势


    TFM系列电子元器件具有以下显著特点和优势:
    - 高可靠性:采用先进的制造工艺,确保每个连接点的耐用性和稳定性。
    - 多功能性:支持多引脚配置和多种安装方式,适应各种复杂的电路需求。
    - 易用性:设计人性化,便于装配和维护,缩短产品开发周期。
    - 卓越性能:具备低接触电阻、高电流承载能力等特点,满足高端应用要求。
    - 广泛兼容性:与主流PCB板完美匹配,易于集成到现有系统中。

    应用案例和使用建议


    应用案例
    1. 通信设备:TFM系列常用于路由器、交换机等通信设备中,作为高速信号传输的关键部件。
    2. 工业自动化:在工业控制系统中,它被用来连接传感器和执行器,保障生产线稳定运行。
    3. 消费电子产品:应用于智能手机和平板电脑,提供高效的电源管理和数据传输功能。
    使用建议
    - 在组装过程中,务必按照说明书的要求进行操作,避免不必要的损坏。
    - 对于需要频繁插拔的应用场合,建议选用带锁扣机构的产品以增加牢固度。
    - 定期检查连接部位的状态,及时发现并处理潜在问题。

    兼容性和支持


    TFM系列电子元器件与市场上主流的PCB板具有良好的兼容性,能够轻松融入现有的电子系统中。Samtec公司还提供了全面的技术支持服务,包括但不限于产品选型指导、技术支持热线以及在线FAQ资源库,确保客户在整个使用周期内都能获得专业的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入力过大 | 检查引脚是否正确插入,必要时更换新批次的产品。 |
    | 锁扣机构失效 | 确保按压力度适中,定期检查锁扣状态。 |
    | 连接不稳定 | 重新确认安装步骤,检查所有连接点是否紧密接触。 |

    总结和推荐


    综上所述,TFM系列电子元器件凭借其出色的性能、灵活的设计以及广泛的应用范围,在电子行业中占据了一席之地。无论是对于研发工程师还是最终用户来说,这款产品都是一个值得信赖的选择。因此,我们强烈推荐将TFM系列纳入您的项目考虑范围内,相信它会为您带来满意的体验和服务。

TFM-110-32-S-D-LC参数

参数
触头镀层厚度 - 配接 760nm
排数 2
触头镀层 - 配接
防护等级 -
针脚数 20pin
额定电流 2.9A
间距-配接 1.27mm
类型 Header,Push-Pull
颜色 黑色
长*宽*高 15.88mm(长度)*5.72mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
