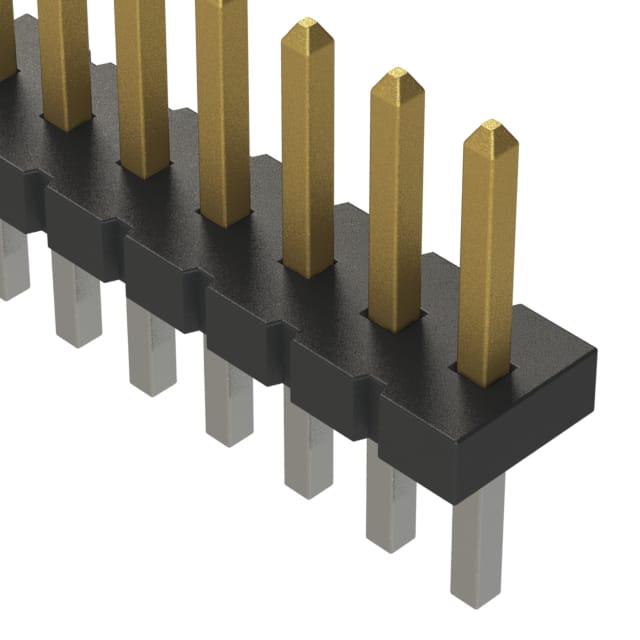

FTS-108-01-L-S

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 1 8pin 3.4A 250nm 金 黑色 通孔安装
供应商型号: 200-FTS10801LS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTS-108-01-L-S

FTS-108-01-L-S概述

    FTS Series Micro Low-Profile Terminal Strips 技术手册解析

    1. 产品简介


    FTS系列是Samtec公司生产的微低轮廓终端插针,适用于高速信号传输。这些产品主要用于匹配插座条带或IDC电缆连接,适合多种应用场景,如计算机、电信设备和工业自动化系统等。

    2. 技术参数


    - 阻抗匹配:为了适应高速应用而进行阻抗匹配。
    - 安装方式:表面贴装或通孔安装。
    - 微型间距:0.050英寸(1.27毫米)x 0.050英寸(1.27毫米)。
    - 低轮廓:仅高1.27毫米(0.050英寸)。
    - 绝缘材料:黑色液晶聚合物。
    - 终端材料:磷青铜。
    - 工作温度范围:-55°C至+125°C。
    - 镀层选项:锡或金(镀50微英寸镍)。
    - 电流承载能力:每根针可承载3.4安培(双针供电时)。
    - RoHS合规:符合RoHS标准。
    - 无铅焊料适用性:可以使用无铅焊料。

    3. 产品特点和优势


    - 高可靠性:提供阻抗匹配以适应高速应用。
    - 灵活性:支持表面贴装或通孔安装,满足不同设计需求。
    - 兼容性:有遮蔽和对齐销选项,确保稳定的连接。
    - 紧凑设计:微型间距和低轮廓使其适用于空间受限的应用场合。
    - 广泛适用:通过各种规格的插针和样式,适用于多种应用场景。

    4. 应用案例和使用建议


    - 应用场景:用于高速信号传输,特别适合计算机主板、服务器、电信设备和工业控制系统的连接。
    - 使用建议:建议使用遮蔽选项和对齐销来提高稳定性和可靠性。针对不同应用场景,选择合适的插针长度和样式以实现最佳效果。例如,在高速传输环境中使用阻抗匹配的连接器可减少信号损耗。

    5. 兼容性和支持


    - 兼容性:这些终端插针可以与多种连接器配套使用,包括插座条带和IDC电缆连接器。
    - 支持服务:厂商提供详细的技术文档和设计指南,帮助用户快速上手并解决问题。如有特殊要求,需经Samtec公司批准并在特定图纸上标明。

    6. 常见问题与解决方案


    - 问题1:连接器无法正确安装。
    - 解决方案:检查插针和插座之间的对齐情况,确保对齐销正确插入。确认安装过程中没有损坏连接器的结构。
    - 问题2:信号传输质量不佳。
    - 解决方案:确保连接器阻抗匹配正确,并且所有插针紧密接触。避免在高温环境下过度弯曲连接器,这可能导致信号衰减。
    - 问题3:安装后接触不良。
    - 解决方案:仔细检查焊接点的质量,确保焊点均匀且无裂纹。如果使用通孔安装,请确保通过孔内的焊接充分且牢固。

    7. 总结和推荐


    综上所述,FTS系列微低轮廓终端插针凭借其出色的阻抗匹配能力和灵活的安装方式,成为高速信号传输的理想选择。对于需要紧凑设计和可靠连接的应用场景,FTS系列产品无疑是一个值得推荐的选择。然而,考虑到其较高的性能要求和可能的成本因素,建议用户根据具体应用需求谨慎选择合适的型号和配置。

FTS-108-01-L-S参数

参数
触头镀层 - 配接
额定电流 3.4A
排数 1
颜色 黑色
触头镀层厚度 - 配接 250nm
针脚数 8pin
类型 Cuttable,Header,Push-Pull
防护等级 -
间距-配接 1.27mm
安装方式 通孔安装
零件状态 在售
包装方式 管装
