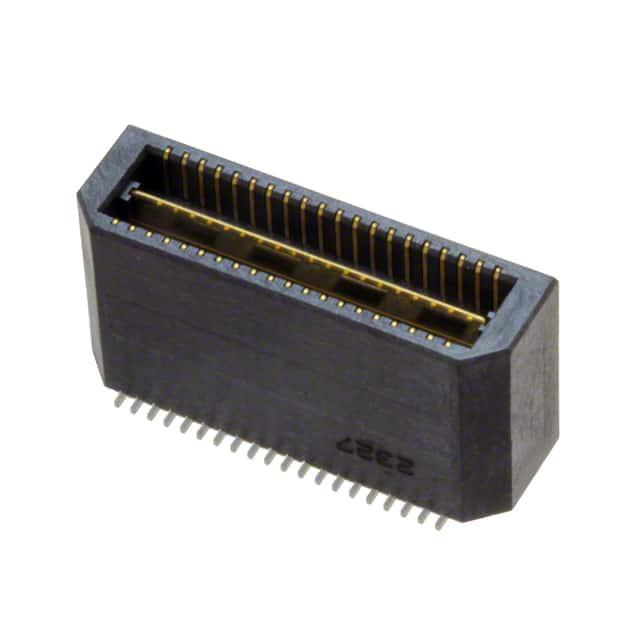

QTE-020-03-F-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排针 板对板连接器, QTE系列, 直角, 表面
供应商型号: 200-QTE02003FDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTE-020-03-F-D-A

QTE-020-03-F-D-A概述


    产品简介


    基本描述
    本文介绍的是SAMTEC公司生产的电子元器件——QTE系列双排高密度终端装配组件。这类产品广泛应用于各类电子设备中,是实现高效、可靠连接的重要元件。
    主要功能
    QTE系列的主要功能包括:
    - 双排高密度设计,提供更多的连接点。
    - 提供多种选择,如金、镍等不同材料镀层以满足不同的应用需求。
    - 配备锁紧夹、导轨等多种安装选项,方便进行机械和电气连接。
    应用领域
    QTE系列产品因其高可靠性及灵活性,被广泛应用于电信设备、计算机系统、消费电子、工业控制等多个领域。

    技术参数


    | 参数 | 规格 |

    | 引脚数量 | -020, -040, -060, -080, -100(每行) |
    | 行规格 | -D: 双排 |
    | 镀层规格 | -F: 3µ"闪金接触区,哑光锡尾
    -L: 10µ"轻金接触区,哑光锡尾
    -H: 30µ"重金接触区,3µ"金尾
    -C: 50µ"电抛光选择金接触区,哑光锡尾 |
    | 引脚样式 | -01: 4.267 mm
    -02: 7.267 mm
    -03: 10.267 mm
    -04: 15.265 mm
    -05: 18.263 mm
    -06: 21.260 mm
    -07: 24.231 mm
    -08: 29.260 mm
    -09: 13.258 mm
    -10: 14.239 mm |
    | 银板数量 | 最多可达40个位置 |
    | 电池组数量 | 最多可达60个位置 |
    | 材料 | 绝缘体:LCP,UL94V-0;颜色:黑色
    接触端子:磷青铜
    接地平板:磷青铜 |

    产品特点和优势


    - 高密度设计:QTE系列具有极高的引脚密度,能够在有限的空间内提供更多的连接点。
    - 多种镀层选择:提供多种金属镀层选项,满足不同应用场景下的电气和环境要求。
    - 多样化安装选项:通过提供锁紧夹、导轨等安装选项,增强了产品的适用性和便捷性。
    - 可靠性和稳定性:材料和结构设计确保了长期使用中的高稳定性和低故障率。

    应用案例和使用建议


    应用案例
    QTE系列常用于计算机主板、服务器背板、电信基站等场合。这些场合对连接器的可靠性要求极高,QTE系列凭借其独特的结构和材质设计,在此应用中表现出色。
    使用建议
    - 在选择镀层时,根据具体的应用环境来确定最适合的材料。
    - 确保正确设置引脚和银板数量,避免超过制造商的最大推荐值。
    - 为增强可靠性,建议使用锁紧夹或导轨选项,尤其是在高频环境下。

    兼容性和支持


    - QTE系列产品具有高度的兼容性,能够与其他符合标准的电子元件或设备兼容。
    - SAMTEC公司提供全面的技术支持和维护服务,帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入力过大 | 检查锁紧夹或导轨是否正确安装 |
    | 连接不稳固 | 重新检查镀层选择是否合适 |
    | 密封性不佳 | 更换密封件或使用更高级别的密封材料 |

    总结和推荐


    产品优点

    总结


    QTE系列双排高密度终端装配组件在多个方面表现卓越,包括高密度设计、多样化的镀层选择和安装选项,以及出色的可靠性和稳定性。尤其适合于需要高密度连接且对性能要求较高的场合。
    是否推荐
    综上所述,QTE系列双排高密度终端装配组件是一款值得推荐的产品。它不仅满足了现代电子产品对连接器的高要求,还能提供良好的支持和服务。对于需要高密度、可靠连接的应用场景,这款产品无疑是一个理想的选择。

QTE-020-03-F-D-A参数

参数
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 40pin
长*宽*高 20mm(长度)*7.11mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

QTE-020-03-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
