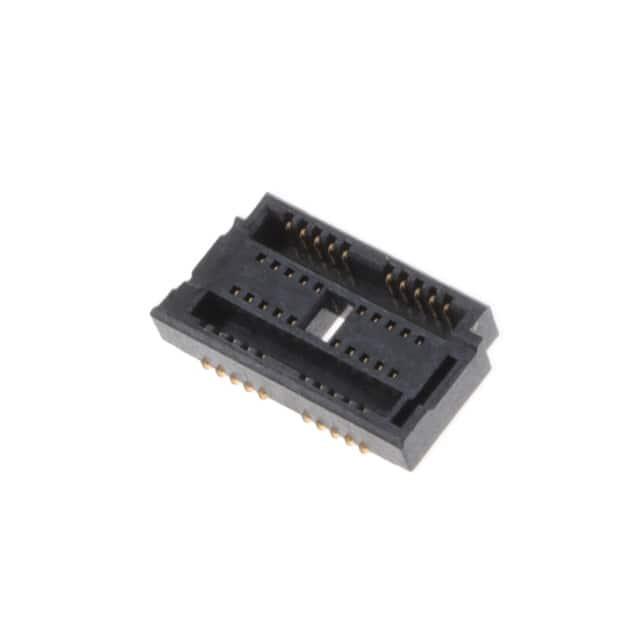

LTH-010-01-G-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 20pin SMD,P=0.5mm 贴片安装 8.79mm(长度)*5.05mm(高度)
供应商型号: N-LTH-010-01-G-D-A-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 LTH-010-01-G-D-A-K

LTH-010-01-G-D-A-K概述

    # 电子元器件产品技术手册解析

    产品简介


    本文将对LTH系列和LSH系列电子元器件进行详细介绍。这两种系列均为高密度连接器,具有不同的规格和应用领域。LTH和LSH系列连接器广泛应用于通信设备、工业自动化系统及消费电子产品等领域,以满足复杂电子系统的连接需求。

    技术参数


    | 参数 | 规格 |

    | 岗位数量 | 每行1个 |
    | 电镀选项 | D-A |
    | 其他选项 | –010, –020, –030, –040, –050 |
    | 基座材质 | 聚酰亚胺薄膜 |
    | 焊接方式 | 表面贴装焊接(SMT) |
    | 环境温度范围 | -55°C 至 +125°C |
    | 电流承载能力 | 2.6A/每针(2个针通电) |
    | 引脚共面度 | ≤0.10mm |
    | 绝缘材料 | 液晶聚合物 |
    | 接触材料 | 黄铜 |
    | 终端材料 | 磷青铜 |
    | 表面处理 | 金镀层(Au), 厚度为10μ" (0.25 μm) |

    产品特点和优势


    LTH和LSH系列连接器的独特之处在于其高度集成的设计和优良的电气性能。它们采用液晶聚合物作为绝缘材料,磷青铜和黄铜作为接触材料,保证了长期稳定的工作表现。此外,这些连接器具备良好的热稳定性,能够在极端环境条件下正常工作。LTH和LSH系列连接器具有低外形设计,能够显著减小电路板占用的空间,适用于紧凑型设备。

    应用案例和使用建议


    LTH和LSH系列连接器在许多应用中都有出色的表现。例如,在通信基站设备中,这些连接器可以有效提高信号传输的稳定性和可靠性。在工业自动化设备中,这些连接器可用于多个设备之间的信号传输,保证高效的数据交换。
    使用建议
    1. 精确安装:确保连接器准确安装在指定位置,避免引脚损坏或接触不良。
    2. 热管理:由于这些连接器具有较高的电流承载能力,需要在安装时考虑到散热措施。
    3. 清洁维护:定期清洁连接器的插拔部分,以保持良好的接触性能。

    兼容性和支持


    LTH和LSH系列连接器可以方便地与标准的SMT贴片机和其他自动化装配设备配合使用。此外,如果需要订购满卷的带卷包装,需联系供应商Samtec咨询具体订单量要求。Samtec还提供技术支持,如有关于特殊应用的问题,可联系ipg@samtec.com获取专业帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法插入 | 确保连接器与插座完全对齐,轻轻用力插入。 |
    | 信号传输不稳定 | 检查连接器是否有腐蚀或污染,必要时清洁接触点。 |
    | 插拔寿命不足 | 使用适当的安装工具,避免过度弯曲或损坏引脚。 |

    总结和推荐


    综上所述,LTH和LSH系列连接器凭借其优良的电气性能和可靠的设计,成为高性能电子设备的理想选择。这些连接器在多种环境中表现出色,特别是在需要紧凑布局和高信号完整性的情况下。因此,我强烈推荐这些连接器用于任何需要高密度、高性能连接的应用场景。

LTH-010-01-G-D-A-K参数

参数
触头端接 -
针脚数 20pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 8.79mm(长度)*5.05mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

LTH-010-01-G-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LTH-010-01-G-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC LTH-010-01-G-D-A-K LTH-010-01-G-D-A-K数据手册

LTH-010-01-G-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
