IPBT-104-H2-T-S-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 4.2mm 1 4pin 10.3A 锡 黑色 贴片安装
供应商型号: 3753259
供应商: 海外现货
标准整包数: 1

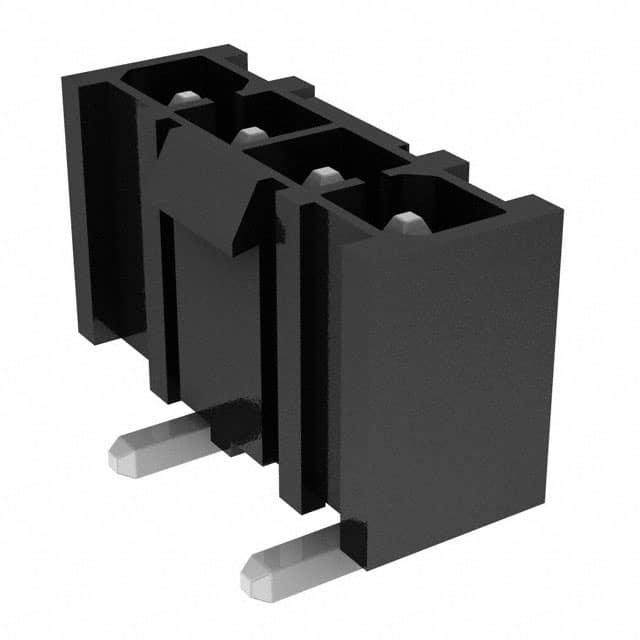

SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-104-H2-T-S-K

IPBT-104-H2-T-S-K概述

    电子元器件技术手册:T-1S55-XX-X-2 IPBT系列终端装配

    1. 产品简介


    T-1S55-XX-X-2 IPBT系列终端装配 是一款高性能、高可靠性的连接器组件,适用于广泛的应用场景,如电信、工业自动化、消费电子和医疗设备等领域。它主要由高铜合金终端和LCP绝缘材料构成,具有卓越的机械和电气性能。

    2. 技术参数


    - 尺寸参数:
    - 外形尺寸:0.259英寸(6.58mm)(关键点A)
    - 摆动范围:≤2.00mm(任何方向)

    - 电气特性:
    - 额定电流:根据具体型号,一般为5A到10A
    - 接触电阻:≤10mΩ
    - 绝缘电阻:≥1000MΩ
    - 工作环境:
    - 工作温度:-40°C到+105°C
    - 储存温度:-55°C到+125°C
    - 相对湿度:最大95%
    - 其他规格:
    - 单列行间距:165mil(4.19mm)
    - 极化选项:可选配键式极化

    3. 产品特点和优势


    - 高可靠性:采用高铜合金材料,确保长期稳定运行。
    - 多功能性:提供多种安装方式选择,包括直插式和表面贴装。
    - 易于组装:终端组件易于模具成型,提高生产效率。
    - 卓越的电气性能:低接触电阻和高绝缘电阻,适合高电流应用。

    4. 应用案例和使用建议


    应用案例:
    - 在电信设备中作为内部连接器,用于数据传输。
    - 在工业自动化系统中作为传感器接口连接器,实现精准控制。
    - 在医疗设备中作为电源供应连接器,确保设备稳定运行。
    使用建议:
    - 在选择安装方式时,根据实际应用场景确定合适的安装方法,如直接插入型或表面贴装。
    - 定期检查连接器的接触状态,确保良好接触以避免电弧放电。

    5. 兼容性和支持


    - 兼容性:此终端装配适用于各种标准电路板,可与多种高频率信号线兼容。
    - 技术支持:Samtec公司提供详尽的技术文档和在线支持,用户可以访问其官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题1:连接器在高温下接触电阻增加。
    - 解决办法:确认终端材料符合要求,重新进行焊接并检查接头质量。

    - 问题2:连接器在低温环境中无法正常工作。
    - 解决办法:确保在规定的温度范围内操作,并选择具有相应温度特性的连接器。

    7. 总结和推荐


    总结:
    T-1S55-XX-X-2 IPBT系列终端装配以其高可靠性和多功能性在多个领域得到广泛应用。凭借出色的电气和机械性能,该产品不仅能够满足大部分需求,还提供了多种定制选项,使其成为市场上极具竞争力的产品。
    推荐:
    鉴于其优良的品质和广泛的应用范围,强烈推荐此款连接器用于需要高稳定性、可靠性的场合。无论是在电信、工业还是消费电子领域,T-1S55-XX-X-2 IPBT系列终端装配都是一个值得信赖的选择。

IPBT-104-H2-T-S-K参数

参数
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 4.2mm
排数 1
额定电流 10.3A
触头镀层 - 配接
类型 Header,Locking Ramp
针脚数 4pin
颜色 黑色
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPBT-104-H2-T-S-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPBT-104-H2-T-S-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPBT-104-H2-T-S-K IPBT-104-H2-T-S-K数据手册

IPBT-104-H2-T-S-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
