FTS-108-03-F-DV-P

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 16pin 3.4A 76nm 金 黑色 贴片安装 10.16mm(长度)*5.84mm(高度)
供应商型号: Q-FTS-108-03-F-DV-P
供应商: 期货订购
标准整包数: 1

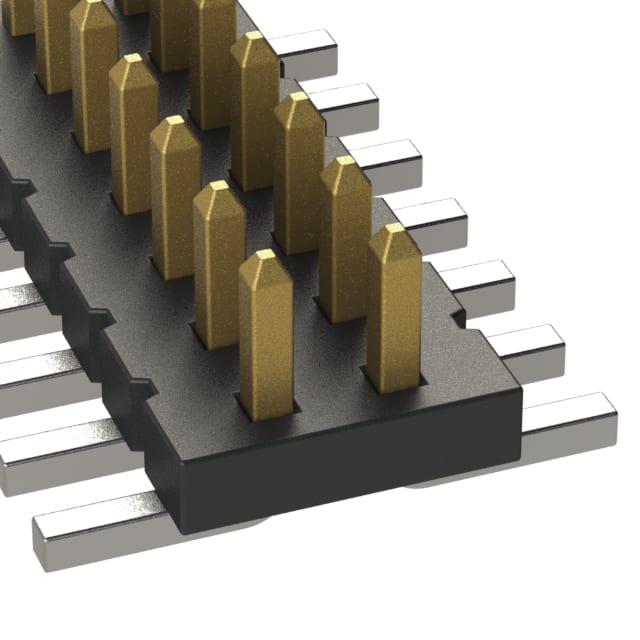

SAMTEC 矩形连接器 - 针座 - 公插针 FTS-108-03-F-DV-P

FTS-108-03-F-DV-P概述


    产品简介


    本文将介绍一种高可靠性连接器——FTS-1XX系列,它是一种通过孔(Through Hole)和表面贴装(Surface Mount)组合的多功能连接器。FTS-1XX系列主要应用于各类电子设备中,如工业自动化、通信设备、计算机及外围设备等。其独特的设计使其在空间有限的环境中依然能够保持出色的电气性能和机械稳定性。

    技术参数


    尺寸与间距
    - 位置数范围:-02至-50(无护罩)
    - 位置数范围:-05至-46(有护罩)
    - 接触间距:0.050英寸(1.27毫米)
    材料与结构
    - 绝缘体:液晶聚合物(LCP),UL 94 V0级防火等级,黑色
    - 端子:磷青铜
    - 插针布局:双排设计
    - 插针直径:0.050英寸(1.27毫米)
    额外选项
    - 尾部镀层选项:金(10微英寸)、金(3微英寸)、金(30微英寸)
    - 端子样式:直针或弯针
    - 插座护罩:有/无
    - 铆钉对齐:有/无

    产品特点和优势


    - 多功能性:支持双排插针和表面贴装,适用于多种不同的安装方式。
    - 高可靠性:采用高质量的材料制造,确保长期使用下的稳定性能。
    - 宽适用范围:可适用于从02到50个引脚的不同位置数配置,具有极高的灵活性。
    - 优良的电气性能:接触面积大,保证良好的电气导通性。
    - 高机械强度:具备较强的抗折断能力,适合恶劣的工作环境。

    应用案例和使用建议


    应用案例
    - 工业自动化设备中的模块间连接
    - 通信设备中的电路板连接
    - 计算机及外围设备内部的高速数据传输接口
    使用建议
    - 在进行焊接时,注意控制温度以避免焊点损伤。
    - 安装过程中,务必确保正确的插针排列和对齐。
    - 如需在高温环境下使用,请选择适合高温的材料选项。

    兼容性和支持


    FTS-1XX系列连接器与大多数标准电路板设计兼容,便于集成。SAMTEC公司提供详细的技术支持和售后服务,包括设计咨询、样品测试和技术文档。如果您需要进一步的帮助或技术支持,请联系公司的客户服务部门。

    常见问题与解决方案


    1. 插针弯曲
    - 解决方案:确保安装过程中轻柔操作,避免过度施力。
    2. 电气连接不良
    - 解决方案:检查端子焊接质量,确保焊点充分覆盖所有接触区域。
    3. 无法正确安装
    - 解决方案:确认插针方向正确,按照制造商提供的装配指南进行操作。

    总结和推荐


    综上所述,FTS-1XX系列连接器凭借其高可靠性和广泛应用的灵活性,在众多应用场景中表现出色。无论是工业自动化、通信还是计算机领域,FTS-1XX系列都是一个理想的选择。我们强烈推荐此款产品给需要高性能连接器的客户,以满足其苛刻的应用需求。

FTS-108-03-F-DV-P参数

参数
排数 2
防护等级 -
触头镀层厚度 - 配接 76nm
针脚数 16pin
额定电流 3.4A
颜色 黑色
类型 Cuttable,Header,Push-Pull
触头镀层 - 配接
间距-配接 1.27mm
长*宽*高 10.16mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTS-108-03-F-DV-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTS-108-03-F-DV-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTS-108-03-F-DV-P FTS-108-03-F-DV-P数据手册

FTS-108-03-F-DV-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.9207 ¥ 32.5416
100+ $ 3.3979 ¥ 28.2027
500+ $ 2.9093 ¥ 24.1475
1000+ $ 2.0287 ¥ 16.8382
2000+ $ 1.8035 ¥ 14.9691
5000+ $ 1.3572 ¥ 11.2644
14547+ $ 0.9128 ¥ 7.5763
39317+ $ 0.8565 ¥ 7.1091
85011+ $ 0.7781 ¥ 6.4582
库存: 100
起订量: 59 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1627.08
