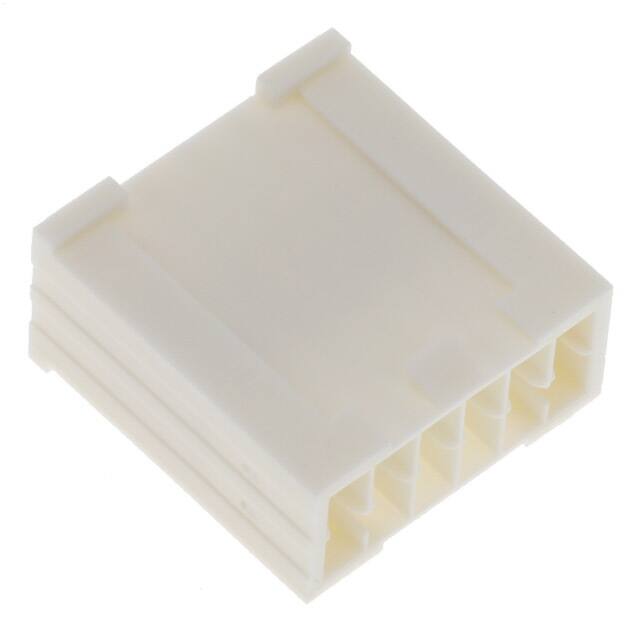

IPM1-06-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Locking Ramp 2 12pin 滑锁 Male Pin 压接 白色 导线安装,自由悬挂,通孔安装
供应商型号: IPM1-06-D-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPM1-06-D

IPM1-06-D概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为一系列电子元器件,具体型号包括IPM1、T1M74-L、T1M74-R、MMSD、MMSDT、MMSS、MMSST系列。这些元器件主要用于连接器和线缆组件,提供高可靠性和多功能性。主要应用领域包括计算机、通信设备、汽车电子和工业自动化等。

    2. 技术参数


    - 尺寸: 连接器宽度为2.54mm(0.100英寸),直径范围为0.062英寸至0.761英寸。
    - 导线规格: 支持导线规格从20 AWG到30 AWG。
    - 接触材料: 磷青铜材质。
    - 电镀方式: Au(金)或Sn(锡)镀层,厚度超过50微英寸(1.27微米)镍镀层。
    - 操作温度范围: -10°C至+105°C(PVC电缆);-40°C至+125°C(特氟龙电缆)。
    - 额定电压: 300V AC。
    - 绝缘材料: 尼龙66。
    - RoHS合规: 符合RoHS标准。

    3. 产品特点和优势


    - 多种规格选择: 提供多种不同尺寸和导线规格的选择,满足不同应用场景需求。
    - 高可靠性: 采用磷青铜材料和高品质电镀工艺,确保长期稳定运行。
    - 宽温度范围: 能够在极端环境下稳定工作,适用于多种工业场合。
    - 多排设计: 双排或多排设计提高连接密度,节省空间。
    - 易于安装: 支持多种端接方式,方便安装和维护。

    4. 应用案例和使用建议


    - 应用场景: 常用于计算机主板上的电源接口、网络通信设备中的信号传输接口以及汽车电子系统中的传感器连接。
    - 使用建议: 在安装过程中需注意导线规格匹配和正确选择接触材料。对于特殊环境下的应用,如高温或低温环境,需选用相应耐温范围的产品。

    5. 兼容性和支持


    - 兼容性: 该系列产品可以与IPL1、MMTD(T)、MMTS(T)系列配合使用,但不与IPT1系列兼容。
    - 支持服务: 厂商提供详细的技术文档和支持服务,包括安装指南、维护手册和故障排查指南。

    6. 常见问题与解决方案


    - 问题1: 导线无法牢固固定在连接器上。
    - 解决办法: 检查导线规格是否符合要求,重新进行压接或焊接操作。
    - 问题2: 产品出现接触不良。
    - 解决办法: 清洁连接器表面,检查接触部分是否有损伤,必要时更换新的连接器。
    - 问题3: 安装过程中无法找到正确的工具。
    - 解决办法: 参考技术手册中的工具列表,确保使用正确的手工具、迷你适配器和提取工具。

    7. 总结和推荐


    总体来看,该系列电子元器件具有广泛的适用性和高可靠性,能够满足多种复杂环境下的需求。其独特的多排设计和宽温度范围使其在市场上具有较高的竞争力。推荐在计算机、通信设备及工业自动化等领域优先考虑使用本产品。

IPM1-06-D参数

参数
触头端接 压接
针脚数 12pin
类型 Locking Ramp
颜色 白色
触头类型 Male Pin
紧固类型 滑锁
排数 2
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
