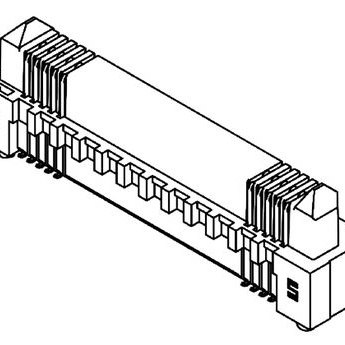

ERM8-010-05.0-S-DV-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距20p双排排针 板对板连接器, ERM8系列, 直角, 表面
供应商型号: 2254730
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ERM8-010-05.0-S-DV-TR

ERM8-010-05.0-S-DV-TR概述


    产品简介


    本文将介绍一款名为ERM8-XXX-XX.X-DV-XXXX的电子元器件产品。该产品是一种连接器,主要用于提供可靠的电气连接解决方案。其主要功能包括信号传输、电源分配及接地功能。这些连接器广泛应用于通信设备、计算机系统、汽车电子以及工业控制等领域,确保高效、稳定的信号和电源传输。

    技术参数


    以下是该产品的关键技术参数:
    - 连接器尺寸:4.90 mm(典型值)
    - 针脚间距:1.50 mm(典型值)
    - 连接器类型:针脚式(Pin Grid Array, PGA)
    - 电气特性:NPTH(无孔通路)和 PTH(有孔通路)两种选项,以适应不同的应用需求
    - 焊接方式:使用锡膏点胶工艺进行焊接
    - 兼容性:符合国际标准,可用于多种类型的PCB布局

    产品特点和优势


    该连接器具有以下显著特点和优势:
    - 高可靠性:通过精密的设计和高质量的材料,保证长期稳定的工作表现。
    - 多功能性:既可以用于简单的信号传输,也可以支持复杂的多层电路设计。
    - 易于安装:通过标准的锡膏点胶工艺实现快速、可靠地焊接。
    - 广泛的适用性:适用于多种工业领域,满足不同客户的需求。

    应用案例和使用建议


    该连接器广泛应用于多个领域,例如通信基站的信号传输、数据中心的服务器连接、电动汽车的动力控制系统等。为了确保最佳的使用效果,建议在使用前仔细检查产品的型号是否与设计需求匹配,并严格按照手册中的推荐流程进行安装。

    兼容性和支持


    该连接器与市场上大多数PCB设计兼容,具体参数可参考制造商提供的数据手册。厂商还提供了详尽的技术支持和售后服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:焊接过程中焊点不牢固。
    - 解决方法:确认使用的锡膏品质及点胶量,检查焊接温度和时间设置是否合理。
    - 问题2:信号传输不稳定。
    - 解决方法:检查连接器与PCB之间的接触是否良好,确认焊接质量。

    总结和推荐


    综上所述,ERM8-XXX-XX.X-DV-XXXX是一款高性能的连接器产品,具备高度的可靠性、多功能性和易于安装等特点。特别适合需要稳定信号传输和电源分配的应用场景。基于以上分析,我们强烈推荐使用这款连接器产品。

ERM8-010-05.0-S-DV-TR参数

参数
针脚数 20pin
类型 Center Strip Contacts,Header
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 14mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
