首页  >  产品百科  >  TSM-109-03-T-DV

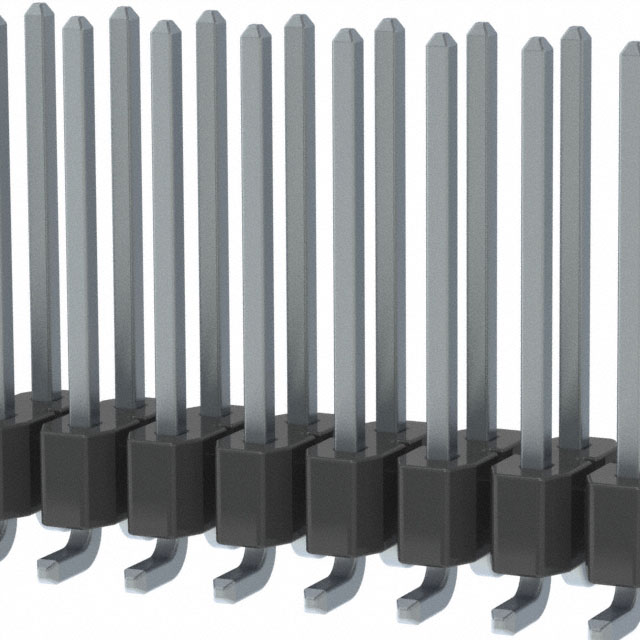

TSM-109-03-T-DV

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 2.54mm 2 18pin 锡 黑色 贴片安装 22.86mm(长度)*7.36mm(高度)
供应商型号: TSM-109-03-T-DV
供应商: 国内现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-109-03-T-DV

TSM-109-03-T-DV概述


    产品简介


    本文档描述的是由Samtec Inc.生产的高性能电子元器件——TSM系列连接器。TSM系列是一种适用于多种应用场景的双排引脚连接器,主要用于各类电子设备中,包括通信设备、计算机系统、工业自动化控制设备等。这些连接器设计精密,具有高密度、低电阻和高可靠性等特点,旨在为用户提供稳定的数据传输和电源连接解决方案。

    技术参数


    | 参数 | 描述 |

    | 针数 | -02 至 -50 个位置 |
    | 引脚样式 | 双垂直(-DV)、三垂直(-TV)、混合技术(-TM)(仅限-02至-30针数) |
    | 表面处理 | 选择性金锡、全镀金、无铅焊接等 |
    | 适配器 | 锁定夹(-LC)、对准销(-A) |
    | 铭牌与包装 | 自粘式铭牌、管装、带卷(-TR) |
    | 材料 | 绝缘体:LCP,UL94VO;终端:磷青铜 |

    产品特点和优势


    1. 高密度连接:提供最高达50个位置的连接,适合空间受限的应用环境。
    2. 多功能引脚样式:包括双垂直、三垂直及混合技术等多种选项,适应不同应用场景。
    3. 优秀的电气性能:提供优异的信号完整性和低电阻,确保高效的数据传输。
    4. 多样化表面处理:提供了多样的表面处理选项,满足不同的应用需求。
    5. 灵活的封装形式:管装和带卷可供选择,方便大规模生产和自动装配。

    应用案例和使用建议


    应用案例:
    - 通信设备:高速数据传输要求下,如服务器间连接、数据中心布线等。
    - 工业自动化:恶劣环境下仍能保持稳定的信号传输,如工厂自动化控制面板。
    - 消费电子:智能手机、平板电脑等需要小巧轻便且高效的连接解决方案。
    使用建议:
    - 在选择合适的引脚样式时,根据应用的实际需求考虑空间布局和电气性能,比如对于要求高可靠性的应用,可选用三垂直(-TV)样式。
    - 对于小批量生产或原型开发,可以考虑使用锁定夹(-LC)以增强连接器的稳定性。
    - 当应用于小型电子设备中时,应优先选择自粘式铭牌便于后期维护。

    兼容性和支持


    该系列连接器与市面上主流的连接器平台兼容良好,适用于多种设备。厂商提供详细的技术文档和支持服务,包括详尽的安装指南、维护手册等,帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚插入困难 | 确保正确选择了正确的引脚样式,避免使用非标准配置。 |
    | 电气接触不良 | 检查并确认所有连接点的表面处理方式一致,必要时重新进行表面处理。 |
    | 自动化装配过程中插入力过大 | 尽量避免使用锁定夹(-LC),改用手动装配以降低插入力需求。 |

    总结和推荐


    总体来看,TSM系列连接器以其高密度、优良电气特性和多种可选功能,在众多应用场景中表现卓越。它不仅能够提供出色的电气性能,还具备多样化的表面处理选项和封装形式,使得其成为当前市场上极具竞争力的产品之一。无论是用于数据中心、工业控制还是消费电子设备,该系列连接器均能满足用户的严格要求。因此,强烈推荐在相关项目中采用TSM系列连接器。

TSM-109-03-T-DV参数

参数
间距-配接 2.54mm
触头镀层厚度 - 配接 -
排数 2
额定电流 -
类型 Cuttable,Header,Push-Pull
针脚数 18pin
触头镀层 - 配接
颜色 黑色
防护等级 -
长*宽*高 22.86mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TSM-109-03-T-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-109-03-T-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-109-03-T-DV TSM-109-03-T-DV数据手册

TSM-109-03-T-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 0.7994 ¥ 6.659
90+ $ 0.7423 ¥ 6.1834
180+ $ 0.6966 ¥ 5.8028
库存: 1400
起订量: 76 增量: 1
交货地:
最小起订量为:18
合计: ¥ 119.86
直接购买
加入购物车
