CLP-113-02-F-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 26pin 推挽式 Female Socket 黑色 SMD,P=1.27mm 贴片安装 16.94mm(长度)*4.32mm(高度)
供应商型号: 200-CLP11302FDA
供应商: Mouser
标准整包数: 1

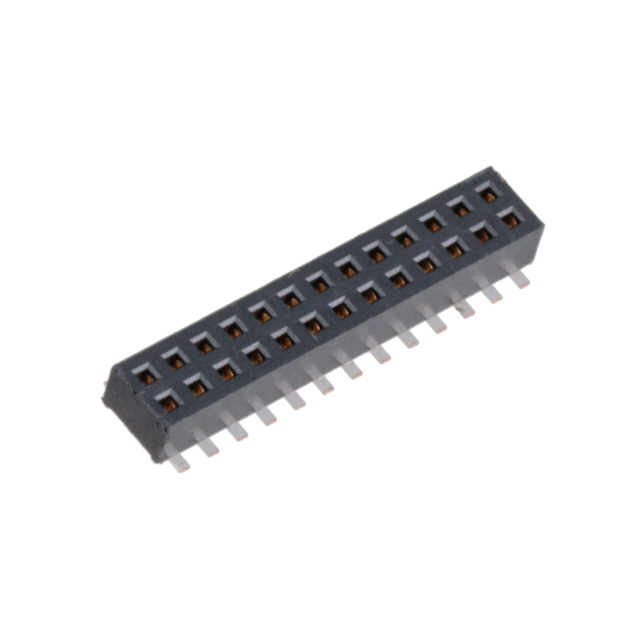

SAMTEC 矩形连接器 - 外壳 CLP-113-02-F-D-A

CLP-113-02-F-D-A概述


    产品简介


    CLP-1XX-XX-XXX-D-XX-XX-XX 双排低轮廓表面贴装连接器
    CLP-1XX-XX-XXX-D-XX-XX-XX 是一种专为电子设计工程师开发的双排低轮廓表面贴装连接器。该产品适用于各种高密度、高性能的电子系统,尤其适合于空间有限的嵌入式设备和便携式设备中。它的主要功能是提供稳定的信号传输路径,确保电子设备之间可靠的数据通信。

    技术参数


    - 封装形式:双排(-D)
    - 引脚布局:最多50个位置(-02 至 -50)
    - 引脚样式:表面贴装(-02)
    - 镀层选项:
    - 3μ" 选择性金(-F)
    - 10μ" 轻微选择性金(-L)
    - 30μ" 选择性金(-S)
    - 10μ" 轻微选择性金(-LM)
    - 3μ" 选择性金(-FM)
    - 30μ" 选择性金(-SM)
    - 10μ" 轻微选择性金(-LTL)
    - 30μ" 选择性金(-STL)
    - 连接器主体尺寸:0.050英寸 x 0.050英寸
    - 推力测试:最小0.5磅
    - 绝缘体材料:LCP,UL 94 V0级,黑色
    - 接触材料:磷青铜
    - 工作温度范围:未明确标注,需参考具体手册

    产品特点和优势


    1. 低轮廓设计:双排低轮廓设计使得连接器在高密度电路板上的占用空间最小化。
    2. 表面贴装技术:易于自动化生产和组装,提高生产效率。
    3. 丰富的镀层选择:提供了多种镀层选项,适应不同的电气性能需求。
    4. 兼容性强:适用于各类表面贴装设备,如Pick & Place机等。
    5. 稳定可靠:具有较高的机械强度,能够承受多次插拔而不影响电气性能。

    应用案例和使用建议


    - 应用案例:该连接器广泛应用于手机、平板电脑、笔记本电脑等便携式设备的内部连接,以实现不同组件之间的数据传输。同时,在工业控制和医疗设备中也有广泛应用。

    - 使用建议:
    - 在装配过程中注意保持环境清洁,避免灰尘和异物进入连接器内部。
    - 使用合适的焊接工具和工艺进行焊接,确保良好的电气接触。
    - 定期进行设备维护和检查,确保连接器长期稳定工作。

    兼容性和支持


    - 兼容性:CLP-1XX-XX-XXX-D-XX-XX-XX 连接器可与市面上常见的Pick & Place设备兼容,适用于大批量生产和自动化生产线。
    - 支持:Samtec公司提供全面的技术支持和服务,包括产品选型、技术支持和售后服务等。

    常见问题与解决方案


    - 问题一:连接器无法牢固地安装到电路板上。
    - 解决方法:检查引脚和电路板孔的对准情况,确保正确插入并焊接。
    - 问题二:连接器在长时间使用后出现信号干扰。
    - 解决方法:检查镀层是否有磨损,更换新的连接器或重新选择适当的镀层选项。

    总结和推荐


    综上所述,CLP-1XX-XX-XXX-D-XX-XX-XX 连接器凭借其独特的低轮廓设计、多样的镀层选择和稳定可靠的性能,在众多应用场景中表现出色。对于需要高密度、高性能连接解决方案的工程师来说,这是一个值得考虑的优质选择。我们强烈推荐使用这款连接器,以满足现代电子设备的需求。

CLP-113-02-F-D-A参数

参数
触头端接 -
针脚数 26pin
类型 Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
长*宽*高 16.94mm(长度)*4.32mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

CLP-113-02-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

CLP-113-02-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC CLP-113-02-F-D-A CLP-113-02-F-D-A数据手册

CLP-113-02-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.554 ¥ 38.4813
25+ $ 4.0068 ¥ 33.8575
102+ $ 3.2184 ¥ 27.1955
510+ $ 2.709 ¥ 22.8911
1020+ $ 2.289 ¥ 19.3421
2516+ $ 1.9425 ¥ 16.4141
5032+ $ 1.554 ¥ 13.1313
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.48
