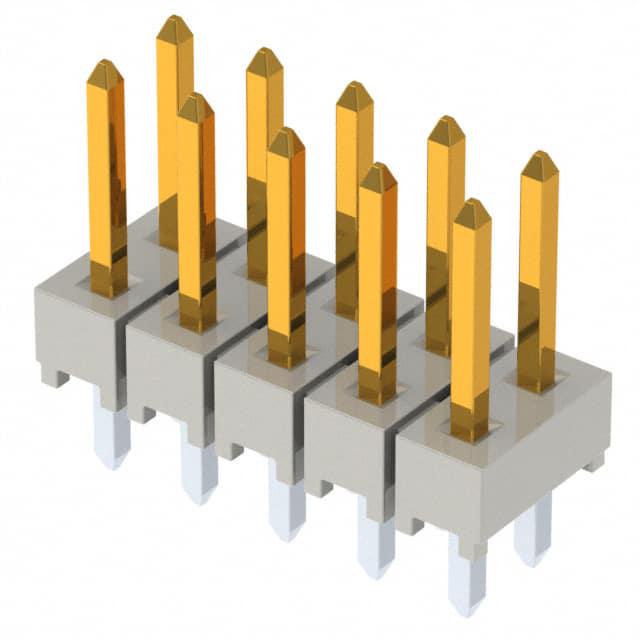

HTSW-105-07-LM-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 10pin 6.3A 250nm 金 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: Q-HTSW-105-07-LM-D
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-105-07-LM-D

HTSW-105-07-LM-D概述

    电子元器件技术手册:Samtec TSW与HTSW系列

    1. 产品简介


    Samtec公司生产的TSW和HTSW系列电子连接器是专为高可靠性、高密度互连而设计的产品。这些连接器广泛应用于通信设备、工业自动化、医疗设备、航空航天等领域,提供了稳定可靠的信号传输和电力供应。TSW系列为标准直插式或直角式连接器,而HTSW系列则为高温版直插式连接器,适用于更加严苛的工作环境。

    2. 技术参数


    | 参数 | 规格 |

    | 针间距 | 2.54mm (0.100") |
    | 插拔寿命 | 高达10万次循环 |
    | 工作温度范围 | -55°C至+125°C (Gold),-55°C至+105°C (Tin) |
    | 电压等级 | 550VAC(与SSW配合),500VAC(与BCS或ESQ配合),450VAC(与BCS或SSM配合),400VAC(与CES配合) |
    | 绝缘材料 | TSWS:黑色玻璃填充聚酯 |
    HTSW:天然液晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 表面处理 | Au或Sn过50µ"(1.27µm) Ni |

    3. 产品特点和优势


    TSW与HTSW系列连接器的最大优势在于其高度可靠性和稳定性。它们能够承受多次插拔,保证长期稳定运行。HTSW系列在高温环境下依然表现出色,具有更广泛的适用性。此外,这些连接器提供多种插针配置选择,方便根据不同应用场景进行定制化选择。

    4. 应用案例和使用建议


    TSW系列和HTSW系列连接器因其优良的性能,被广泛应用于各种设备中。例如,在工业自动化控制系统中,HTSW系列连接器可以用于连接各种传感器和执行机构,确保数据传输的准确性和及时性。在医疗设备领域,TSW系列连接器可以用于医疗器械的接口连接,提供稳定可靠的电连接。
    使用建议方面,考虑到TSW系列的直插式设计,安装时需要确保安装孔尺寸合适(推荐尺寸为1.02mm±0.03mm)。对于HTSW系列,由于其为高温版设计,需注意安装环境的温湿度条件,以避免因温度过高而导致的热应力。

    5. 兼容性和支持


    TSW和HTSW系列连接器具备广泛的兼容性。它们可与不同类型的接线端子配套使用,如SSW、SSQ、ESW等。此外,Samtec公司还提供丰富的技术支持和服务,包括定制化设计、样品测试及专业咨询等,确保客户能够充分利用这些产品的优势。

    6. 常见问题与解决方案


    - 问题1:如何判断安装孔大小是否符合要求?
    - 解决方案:参照产品手册中的建议尺寸,安装孔直径应控制在1.02mm±0.03mm范围内。

    - 问题2:插拔过程中发现接触不良怎么办?
    - 解决方案:检查连接器表面是否有异物或损伤,清洁后重新安装;如问题仍未解决,考虑更换新的连接器。

    7. 总结和推荐


    综上所述,TSW与HTSW系列连接器凭借其出色的性能和广泛的应用场景,是理想的电子元器件选择。特别是在工业自动化、医疗设备和航空航天等对连接器要求较高的领域,这些连接器的表现尤为出色。强烈推荐在上述领域选用Samtec公司的TSW和HTSW系列连接器,以获得最佳的使用体验和系统性能。

HTSW-105-07-LM-D参数

参数
防护等级 -
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
排数 2
针脚数 10pin
触头镀层 - 配接
额定电流 6.3A
间距-配接 2.54mm
颜色 -
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
