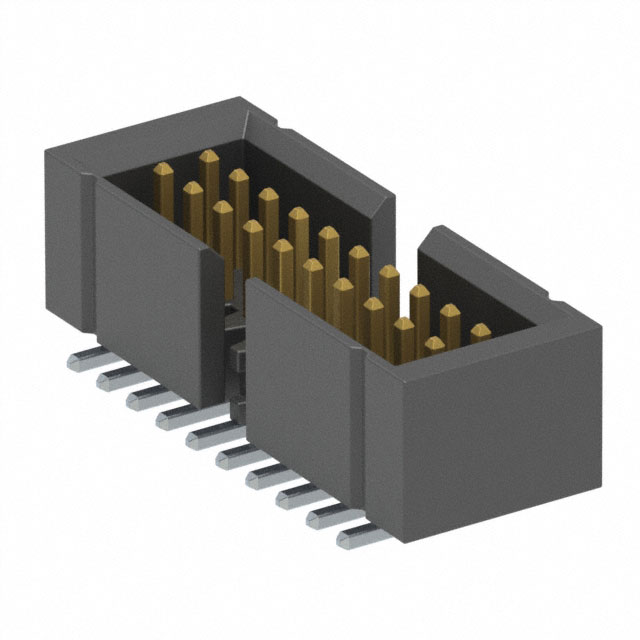

FTMH-110-02-L-DV-ES

厂牌: SAMTEC
产品描述: 20pin 1mm 2 接头 2.8A 250nm 金 黑色 贴片安装 11.57mm(长度)*5.21mm(高度)
供应商型号: 200-FTMH11002LDVES
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTMH-110-02-L-DV-ES

FTMH-110-02-L-DV-ES概述


    产品简介


    本产品是一款高性能、双排垂直表面贴装(SMT)终端排针,适用于多种电子设备的连接需求。它具有双排设计,能够提供更多的触点,适合于需要高密度连接的应用场合。产品广泛应用于消费电子、通信设备、工业控制等领域,是现代电子设备中不可或缺的组件之一。

    技术参数


    - 排针数量: 从-02到-50不等,最多可达到-75(仅限SAMTEC制造)
    - 排针样式:
    - -02: .075英寸 [1.91毫米]
    - -03: .065英寸 [1.65毫米]
    - 行规格:
    - -DV: 双排垂直设计
    - 选项:
    - -ES: 端罩选择
    - -EP: 导向柱
    - -EC: 锁扣
    - -A: 对齐销
    - 电镀规范:
    - -L: 10微英寸轻选金接触区,哑光锡尾
    - -F: 3微英寸闪金接触区,哑光锡尾
    - -H: 30微英寸重金接触区,3微英寸闪金尾
    - -G: 10微英寸金接触区,3微英寸闪金尾
    - -LM: 10微英寸轻选金接触区,哑光锡尾
    - -FM: 3微英寸闪金接触区,哑光锡尾
    - 包装方式:
    - 空白选项:管式包装
    - -TR: 带式和卷盘包装
    - -FR: 全卷带式和卷盘包装

    产品特点和优势


    该终端排针采用了黑色LCP绝缘材料,确保了优异的耐热性能和机械强度。磷青铜终端材料提供了良好的导电性和抗疲劳性,确保长期稳定的工作表现。产品具备多种可选配置,如端罩、导向柱、锁扣及对齐销,满足不同应用需求。特别是在高密度连接应用中,其独特的双排垂直设计能显著提高连接器的可靠性和灵活性。

    应用案例和使用建议


    应用案例
    - 消费电子设备的内部连接
    - 通信设备中的信号传输接口
    - 工业自动化设备的数据采集模块
    使用建议
    - 在使用锁扣选项(-EC)时,建议手动放置以避免插入力过大导致损坏。
    - 为了更好地保护引脚,可以选择带端罩(-ES)的产品。
    - 根据具体应用需求,合理选择排针数量、电镀类型以及额外的配件(如导向柱、对齐销等),以确保最佳的性能和可靠性。

    兼容性和支持


    该产品与市场上主流的电子设备兼容良好,适合用于各种类型的PCB板。制造商提供全面的技术支持,包括详细的安装指南和故障排除文档。用户可通过官方联系方式获取进一步的支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查是否选择了合适的锁扣选项(-EC),并根据推荐使用手动放置方法。|
    | 排针弯曲 | 确保正确使用夹具固定并施加适当的力,避免过度弯折。|
    | 连接不稳定 | 检查是否有足够的接触面积,必要时增加锁扣或端罩选项。|

    总结和推荐


    总体而言,这款双排垂直SMT终端排针以其高密度、高可靠性和多样的配置选项,在电子设备连接领域表现出色。无论是从技术参数还是应用场景来看,都是一个非常值得推荐的产品。特别是在需要高密度连接的场合,其双排垂直设计提供了无可比拟的优势。强烈推荐给需要此类连接器的用户。

FTMH-110-02-L-DV-ES参数

参数
针脚数 20pin
间距-配接 1mm
排数 2
排距 -
防护等级 -
触头镀层厚度 - 配接 250nm
颜色 黑色
类型 接头
额定电流 2.8A
触头镀层 - 配接
长*宽*高 11.57mm(长度)*5.21mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
