FTSH-117-01-L-DV-K-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距28p双排排针, FTSH系列, 水平
供应商型号: FA-FTSH-117-01-L-DV-K-P-TR
供应商: Avnet
标准整包数: 450

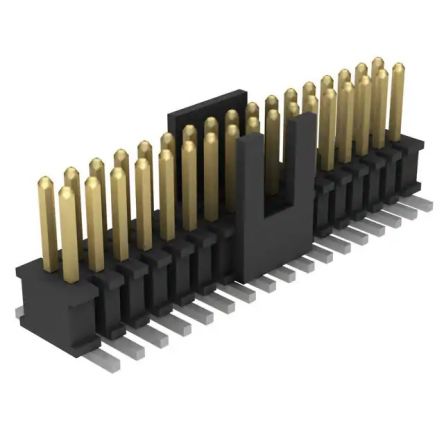

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-117-01-L-DV-K-P-TR

FTSH-117-01-L-DV-K-P-TR概述

    # 电子元器件产品技术手册解读

    产品简介


    本产品是一款高性能的双垂直表面贴装终端条带(Double Vertical Surface Mount Terminal Strip),属于FTSH系列,广泛应用于各种需要高密度连接的应用场景。产品提供从2到50个位置的选择,适用于多种电气连接需求。其主要功能是实现电路板间的可靠连接,具有较高的电气性能和机械强度,特别适合高速信号传输和复杂电路设计。
    主要功能
    - 高密度连接:支持从2到50个位置,适应不同规模的电路设计需求。
    - 双垂直设计:提供卓越的电气性能和机械稳定性。
    - 多规格选择:提供多种尾部镀层选项,满足不同的使用环境要求。
    应用领域
    - 通信设备:如交换机、路由器、光纤收发器等。
    - 工业控制:用于工业自动化系统中的信号传输。
    - 消费电子:适用于智能手机、平板电脑等便携设备。
    - 医疗设备:在高精度医疗设备中用于信号传输。

    技术参数


    以下是产品的主要技术规格:
    | 参数名称 | 规格范围 |

    | 位置数量 | 2至50(每行) |
    | 铅风格 | -01: 0.120英寸(3.05mm) |
    -02: 0.075英寸(1.91mm) |
    -03: 0.065英寸(1.65mm) |
    -04: 0.150英寸(3.81mm) |
    -05: 0.170英寸(4.32mm) |
    -14: 0.150英寸(3.81mm) |
    | 导电材料 | 磷青铜 |
    | 绝缘材料 | LCP UL 94 VO |
    | 工作温度 | -40°C 至 +85°C |
    | 插拔力 | 最小推力1.0磅 |
    | 接触电阻 | ≤20mΩ |
    | 插拔寿命 | ≥500次 |

    产品特点和优势


    特点
    1. 高密度设计:支持从2到50个位置,可灵活配置。
    2. 双重保障:采用双垂直设计,确保电气性能稳定。
    3. 多样化选择:提供多种尾部镀层选项,适应不同环境需求。
    4. 坚固耐用:使用磷青铜作为导电材料,具有优异的耐腐蚀性和耐磨性。
    优势
    - 高性能:卓越的电气性能和机械稳定性,适合高速信号传输。
    - 易用性:多种规格选择,方便集成到各种电路设计中。
    - 可靠性:经过严格测试,确保长期使用的可靠性。
    - 灵活性:可以根据具体需求定制,满足个性化设计要求。

    应用案例和使用建议


    应用案例
    - 通信设备:在路由器和交换机中用于高速信号传输。
    - 工业控制:在工业自动化系统中实现稳定的信号连接。
    - 消费电子:在智能手机和平板电脑中用于内部组件之间的连接。
    使用建议
    1. 合理规划位置:根据具体应用场景选择合适的位置数量。
    2. 正确选择尾部镀层:根据使用环境选择合适的镀层类型。
    3. 注意安装方向:确保正确的插入方向以避免损坏。
    4. 定期检查:对于长期使用的设备,定期检查连接器的状态以确保性能稳定。

    兼容性和支持


    兼容性
    - 该产品与其他标准FTSH系列的产品完全兼容,可以轻松替换或扩展现有设计。
    - 支持多种尾部镀层选项,便于与其他组件无缝集成。
    支持
    - SAMTEC公司提供全面的技术支持和服务,包括产品选型指导、安装指南和技术咨询。
    - 提供详细的安装手册和在线资源,帮助用户快速上手并解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大 | 检查安装方向是否正确 |
    | 连接不稳定 | 确保镀层选择符合环境要求 |
    | 接触电阻过高 | 清洁接触区域并重新安装 |
    | 导电不良 | 更换尾部镀层选项 |

    总结和推荐


    综合评估
    这款FTSH系列的双垂直表面贴装终端条带凭借其高密度设计、优异的电气性能和机械稳定性,成为市场上一款非常受欢迎的产品。它在通信、工业控制、消费电子等领域都有出色的表现,特别是在高速信号传输方面表现卓越。
    推荐结论
    强烈推荐使用此产品,尤其是对于需要高密度连接和稳定信号传输的应用场景。SAMTEC公司提供的技术支持和服务也使得该产品的使用更加便捷和可靠。无论是新项目还是升级项目,这款产品都是一个理想的选择。

FTSH-117-01-L-DV-K-P-TR参数

参数
类型 Cuttable,Header,Push-Pull
触头镀层 - 配接
额定电流 3.4A
针脚数 34pin
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 250nm
间距-配接 1.27mm
排数 2
长*宽*高 21.59mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FTSH-117-01-L-DV-K-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-117-01-L-DV-K-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-117-01-L-DV-K-P-TR FTSH-117-01-L-DV-K-P-TR数据手册

FTSH-117-01-L-DV-K-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ $ 4.9691 ¥ 41.0451
900+ $ 4.1402 ¥ 34.1979
1800+ $ 3.4624 ¥ 28.5991
2700+ $ 2.8554 ¥ 23.5854
3600+ $ 2.7644 ¥ 22.834
库存: 3003
起订量: 450 增量: 0
交货地:
最小起订量为:450
合计: ¥ 18470.29
