首页  >  产品百科  >  HTSW-104-07-L-D

HTSW-104-07-L-D

厂牌: SAMTEC

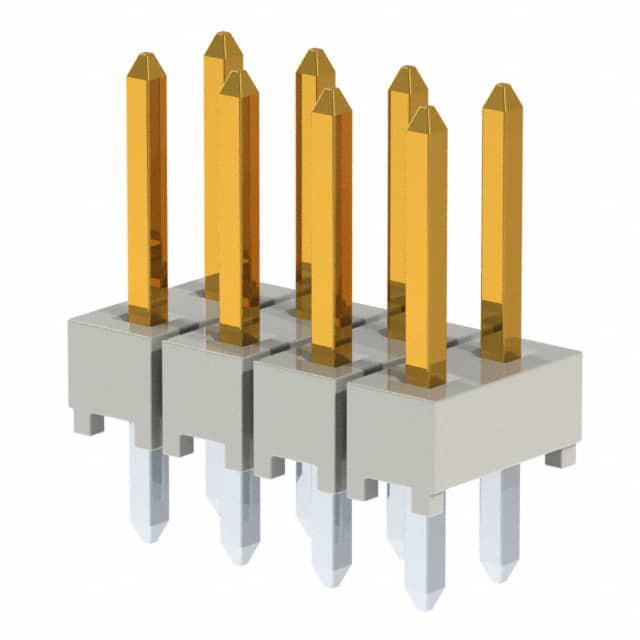

产品描述: Samtec 2.54mm间距8p双排排针, HTSW系列, 直角, 通孔安装
供应商型号: HTSW-104-07-L-D
供应商: Master
标准整包数: 100
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-104-07-L-D

HTSW-104-07-L-D概述

    HTSW-XXX-XX-XXX-X-XX-XX-XX 技术手册摘要

    产品简介


    HTSW-XXX-XX-XXX-X-XX-XX-XX 是一款由Samtec公司设计和制造的高端电子连接器,适用于各种工业自动化、通信设备及消费电子等领域的应用。这种连接器能够为设备提供稳定可靠的信号传输,以满足复杂电子系统的需求。

    技术参数


    以下是该连接器的一些关键技术参数和电气特性:
    - 单排、双排、三排及四排可选:可以根据具体需求选择适合的排数,增加灵活性。
    - 金锡镀层:接触区采用10µ"金镀层,尾部采用3µ"金镀层;也可选择其他镀层选项如选择性镀金、3µ"金镀层等。
    - 间距:可以选择0.100英寸(2.54毫米)或0.200英寸(5.08毫米)的间距。
    - 安装方式:直角安装、直插式、锁定引脚及锁定夹选项可选。
    - 终端推力:最小终端推力要求达到3磅。
    - 颜色:自然色。
    - 工作温度范围:通常为-40°C至+125°C。

    产品特点和优势


    1. 高可靠性:金镀层确保了良好的电导率和耐腐蚀性。
    2. 高密度:不同排数的设计提高了空间利用率,适合紧凑型电路板。
    3. 多种镀层选项:客户可以根据具体应用需求选择不同的镀层材质,满足不同环境下的使用需求。
    4. 安装灵活:提供直角安装和直插式等多种安装方式,方便根据应用场合进行选择。

    应用案例和使用建议


    该连接器广泛应用于工业自动化、通信设备及消费电子产品等领域。例如,在某些工业控制系统的多层电路板中,使用该连接器可以实现更高效的信号传输。使用时,建议:
    1. 在布线过程中避免过大的应力,以防损坏连接器。
    2. 确保正确的镀层选择,特别是在需要较高耐腐蚀性的环境中。

    兼容性和支持


    - 与特定型号如SSQ、SSW等连接器具有良好的兼容性。
    - Samtec公司提供了详细的技术支持和维修服务,确保用户能够在整个生命周期内获得必要的帮助。

    常见问题与解决方案


    1. 镀层失效:确认选择了合适的镀层类型,必要时请参考制造商的建议。
    2. 连接不良:检查安装是否正确,确保没有物理损伤。
    3. 无法插入或拔出:尝试使用润滑剂或者重新调整安装角度,确保没有被异物卡住。

    总结和推荐


    HTSW-XXX-XX-XXX-X-XX-XX 连接器凭借其出色的性能、可靠性和多功能性,成为多种应用场景下的理想选择。无论是在恶劣环境下还是高度集成的电路板上,它都能表现出色。因此,我们强烈推荐将这款连接器用于需要高可靠性的电子项目中。

HTSW-104-07-L-D参数

参数
类型 Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 -
额定电流 6.3A
排数 2
针脚数 8pin
间距-配接 2.54mm
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-104-07-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-104-07-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-104-07-L-D HTSW-104-07-L-D数据手册

HTSW-104-07-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.3034 ¥ 2.5695
500+ $ 0.2297 ¥ 1.9096
2500+ $ 0.22 ¥ 1.8278
5000+ $ 0.2119 ¥ 1.727
7500+ $ 0.1897 ¥ 1.5534
25000+ $ 0.1868 ¥ 1.53
50000+ $ 0.184 ¥ 1.5067
100000+ $ 0.184 ¥ 1.5067
库存: 1800
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 256.95
