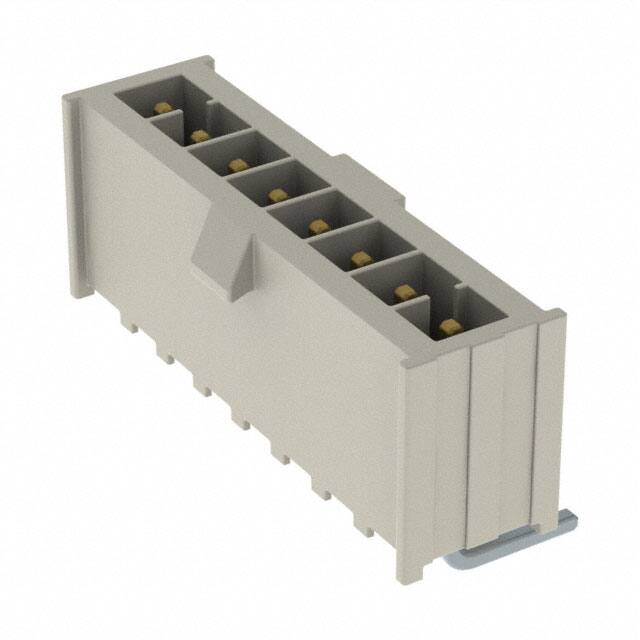

IPL1-108-01-L-S-RA-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2.54mm 1 8pin 7.4A 250nm 金 通孔安装 21.84mm(长度)*9.97mm(高度)
供应商型号: 200-IPL110801LSRAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-108-01-L-S-RA-K

IPL1-108-01-L-S-RA-K概述

    电子元器件产品技术手册概述

    产品简介


    本文介绍的是Samtec公司生产的单排终端组件IPL1-XX-S系列产品。这些产品主要用于电子电路的设计和制造,具有广泛的用途,适用于通信、计算机、工业自动化等领域。IPL1-XX-S系列产品的核心功能在于提供可靠、高效的电气连接,帮助工程师设计出更稳定、高性能的电子产品。

    技术参数


    - 型号及规格: IPL1-XX-S,IPL1-1XX-XX-XXX-S-XX-X-XX,T-1S64-XX-XX
    - 引脚数: 1至25个引脚(根据具体型号)
    - 终端类型: 单排终端
    - 安装方式: 插孔式(T-1S64-XX-01)和表面贴装式(T-1S64-XX-02)
    - 极化选项: 支持无极化和键控极化(使用IPL1-XX-S-K)
    - 封装方式: 管装(默认),带卷包装(使用-TR后缀),整卷包装(使用-FR后缀)
    - 材料: 绝缘体采用LCP(UL94-V0),颜色为黑色或自然色;端子材质为磷青铜
    - 尺寸公差: 模具成型时位置精度±0.13mm(0.005英寸),引脚对齐精度±0.25mm(0.010英寸)

    产品特点和优势


    - 高可靠性: IPL1-XX-S系列单排终端组件采用了高品质的磷青铜作为端子材质,确保了长期使用的可靠性。
    - 多种选择: 提供不同的引脚数量和极化选项,满足不同应用场景的需求。
    - 灵活的安装方式: 包括插孔式和表面贴装式两种安装方式,方便工程人员进行选择和安装。
    - 先进的包装方式: 提供标准管装、带卷包装以及整卷包装等多种包装形式,符合现代制造工艺的需求。

    应用案例和使用建议


    - 应用场景: 常用于通信设备、计算机系统和工业自动化控制系统中,作为连接和传输信号的关键部件。
    - 使用建议: 在实际使用过程中,建议严格按照手册中的安装指南进行操作。对于复杂的安装任务,可以考虑使用专业的安装工具以提高工作效率和安装精度。同时,注意保持良好的接地,以减少电磁干扰。

    兼容性和支持


    - 兼容性: IPL1-XX-S系列产品与其他品牌的标准引脚组件兼容,易于集成到现有的系统中。
    - 支持服务: Samtec公司提供全方位的技术支持和售后服务,包括设计咨询、技术支持、故障诊断和维修服务等。用户可以通过公司官网获取更多的技术文档和支持信息。

    常见问题与解决方案


    - 问题1: 如何正确选择IPL1-XX-S系列的极化选项?
    - 解答: 一般情况下,如果不需要特定方向的极化,则选择无极化的版本。若需要防止错误连接,则可以选择键控极化版本。
    - 问题2: 如何确定合适的包装方式?
    - 解答: 根据生产需求和存储条件选择最合适的包装方式。对于大批量生产,带卷包装和整卷包装更为经济高效。
    - 问题3: 如何确保安装的精确度?
    - 解答: 严格按照手册中的尺寸要求和安装步骤进行操作。在复杂安装环境中,可使用专业安装工具辅助完成安装任务。

    总结和推荐


    总体而言,Samtec公司的IPL1-XX-S系列产品凭借其卓越的可靠性和灵活性,在多个领域得到了广泛应用。无论是通信、计算机还是工业自动化领域,这款产品都能提供稳定、高效的连接解决方案。我们强烈推荐这一产品,特别是对于那些追求高质量、高性能电子元器件的应用场景。

IPL1-108-01-L-S-RA-K参数

参数
针脚数 8pin
防护等级 -
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
类型 Header,Locking Ramp
额定电流 7.4A
触头镀层 - 配接
颜色 -
排数 1
长*宽*高 21.84mm(长度)*9.97mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IPL1-108-01-L-S-RA-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-108-01-L-S-RA-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-108-01-L-S-RA-K IPL1-108-01-L-S-RA-K数据手册

IPL1-108-01-L-S-RA-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.232 ¥ 35.7604
52+ $ 3.132 ¥ 26.4654
104+ $ 2.592 ¥ 21.9024
520+ $ 2.106 ¥ 17.7957
1014+ $ 1.7745 ¥ 14.9945
2002+ $ 1.5225 ¥ 12.8651
5018+ $ 1.302 ¥ 11.0019
库存: 92
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.76
