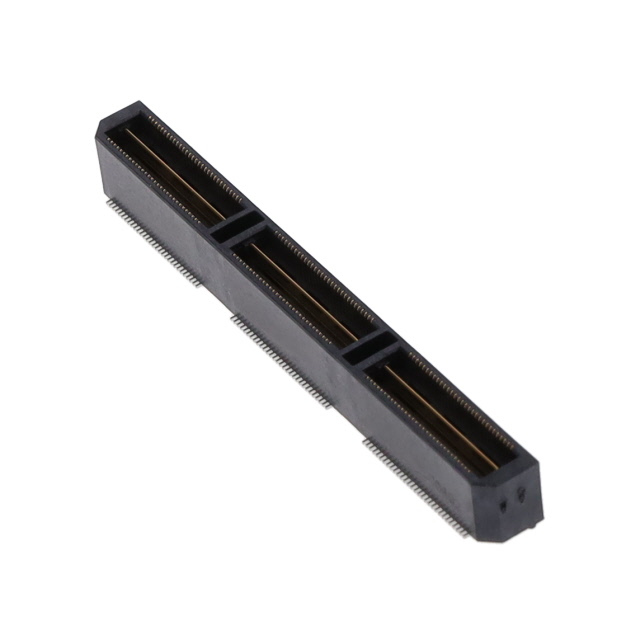

QTH-090-02-L-D-A-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 180pin SMD,P=0.5mm 贴片安装 60mm(长度)*7.11mm(高度)
供应商型号: 612-QTH-090-02-L-D-A-TR-ND
供应商: Digi-Key
标准整包数: 175
SAMTEC 矩形连接器 - 外壳 QTH-090-02-L-D-A-TR

QTH-090-02-L-D-A-TR概述

    电子元器件产品技术手册解读:高密度双排高速终端组装件

    1. 产品简介


    该产品是一款高密度双排高速终端组装件(High Density Double Row High Speed Terminal Assembly),型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。它广泛应用于高速信号传输和数据处理领域,例如通信设备、计算机网络、工业自动化系统及消费电子等。产品的主要功能是提供高效且稳定的信号连接和接地,以满足现代电子设备对高性能连接的需求。
    产品类型:双排终端组装件
    主要功能:实现高速信号传输和接地,具备卓越的机械稳定性和电气性能
    应用领域:通信、网络、工业控制、消费电子等领域

    2. 技术参数


    以下是根据技术手册整理出的关键技术参数:
    | 参数类别 | 规格描述 |

    | 尺寸 | - 总长度范围:0.571英寸至3.94英寸(典型值) |
    - 宽度范围:0.155英寸至7.14英寸 |
    | 材料 | 绝缘体:LCP UL94V-0,黑色;接触针:磷青铜 |
    | 插拔力 | 最小推力:6盎司(0.1牛顿)至8盎司(0.2牛顿) |
    | 电镀选项 | - 选择性金镀(3 µ"接触区,3 µ"尾部锡) |
    - 全金镀(30 µ"接触区,3 µ"尾部金) |
    | 最大引脚数 | 每行最多150个引脚 |
    | 引脚间距 | - 双排引脚间距:0.5毫米 |
    | 锁定和定位选项 | - 支持多种锁定和对齐机制,如锁扣、导向柱、摩擦锁等 |
    | 工作温度范围 | -40°C至+85°C |

    3. 产品特点和优势


    该产品具有以下显著特点和优势:
    1. 高密度设计:采用紧凑结构,能够在有限空间内集成更多引脚,适用于小型化电子设备。
    2. 卓越的电气性能:通过选择性镀金处理和先进的绝缘材料,保证了低阻抗和低噪声干扰。
    3. 广泛的定制能力:支持多种引脚样式、电镀类型和包装方式,以满足不同应用场景需求。
    4. 稳固的机械连接:提供多种锁扣和定位装置,确保连接稳定性。
    5. 环境适应性强:可在宽广的工作温度范围内稳定运行,适合严苛的工业环境。

    4. 应用案例和使用建议


    该产品广泛应用于以下场景:
    - 通信设备:交换机、路由器中的高速信号接口连接。
    - 服务器和存储设备:背板连接,支持快速数据传输。
    - 消费电子产品:便携式设备的小型化设计,提高集成度和可靠性。
    使用建议:
    1. 在设计时需根据引脚数量选择合适的尺寸和引脚样式。
    2. 针对高温或高振动环境,建议使用全金镀工艺以提升耐用性。
    3. 结合锁定和对齐装置,优化安装精度,减少误插风险。

    5. 兼容性和支持


    - 兼容性:产品与标准接线端子和其他终端组件兼容,可轻松集成到现有系统中。
    - 技术支持:SAMTEC公司提供全面的技术支持和售后服务,包括定制化开发和快速响应的客户支持团队。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 引脚变形或弯曲:建议增加锁扣装置以固定引脚位置。
    2. 接触不良:检查是否选择了适当的电镀类型(如全金镀)。
    3. 装配困难:确认装配方向正确,并使用导向柱进行辅助。

    7. 总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX系列双排高速终端组装件是一款性能优异、灵活性强的电子元器件产品。它不仅能满足高速信号传输的核心需求,还能通过定制化的配置适应多种复杂应用场景。因此,强烈推荐此产品用于需要高可靠性和高性能的电子设备设计中。

    以上内容整理自提供的技术手册信息,希望能为您提供有价值的参考。如有进一步疑问,欢迎联系SAMTEC官方客服获取详细支持!

QTH-090-02-L-D-A-TR参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 180pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

QTH-090-02-L-D-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
