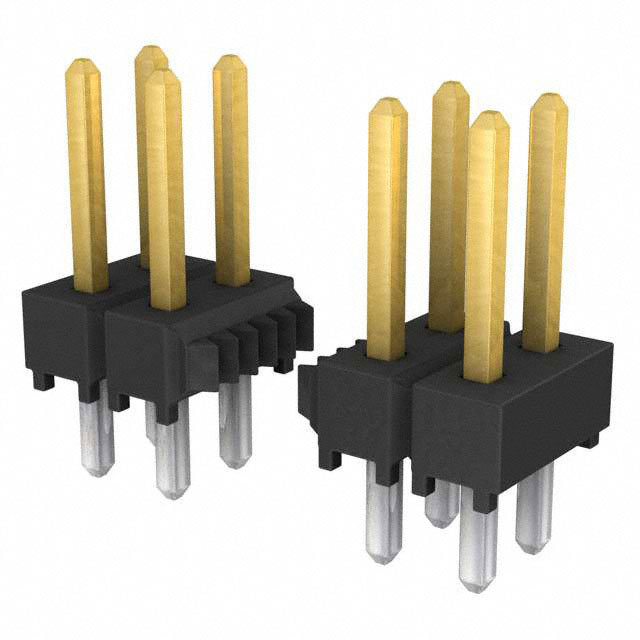

TSW-120-07-F-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距40p双排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: SR-TSW-120-07-F-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-120-07-F-D

TSW-120-07-F-D概述


    产品简介


    产品名称:Samtec TSW系列终端连接器
    产品类型:电子连接器,主要用于电子电路的连接与信号传输。
    主要功能:TSW系列连接器通过提供稳定的机械和电气连接,确保电子设备在各种应用中的高效运行。这些连接器具有多样化的安装方式、终端样式和材料选择,适应于广泛的工业及消费电子领域。
    应用领域:广泛应用于电信设备、计算机系统、自动化控制设备、医疗仪器、航空航天、国防系统以及各种需要高可靠性的电子产品中。

    技术参数


    - 尺寸精度:小数点后两位为0.01英寸(0.3毫米),小数点后三位为0.005英寸(0.13毫米),小数点后四位为0.002英寸(0.051毫米)。
    - 公差范围:除非另有说明,所有尺寸均为英寸单位。
    - 终端间距:可选0.100英寸(2.54毫米)或0.200英寸(5.08毫米)。
    - 端子类型:提供多种镀层选项,包括金、锡铅合金和锡等。
    - 锁扣设计:提供直角和直角延伸型锁扣设计,以提高稳定性和可靠性。
    - 锁定装置:单排、双排和三排锁定装置,适用于不同的应用需求。

    产品特点和优势


    - 高可靠性:采用金、锡等多种镀层材料,确保在严苛环境下也能提供可靠的电连接。
    - 多样化设计:提供直角和直角延伸型设计,以及多种锁定装置选项,满足不同应用场合的需求。
    - 定制化选择:可以根据客户的具体要求进行定制,包括尺寸、镀层、排列方式等。
    - 安装简便:多种安装选项使得安装过程变得简单快捷,提升生产效率。

    应用案例和使用建议


    - 案例:TSW系列连接器在医疗设备、工业自动化控制系统等领域得到广泛应用,通过其高稳定性和可靠性确保了系统的正常运行。
    - 使用建议:
    - 在选择连接器时,根据具体应用的需求确定合适的镀层材料和安装方式。
    - 为了保证长期稳定性,建议定期检查连接器的接触情况和物理状态。
    - 遵循制造商提供的组装和操作指南,确保正确安装。

    兼容性和支持


    - 兼容性:TSW系列连接器可以与其他标准电子元器件兼容,适用于多种电路板布局。
    - 支持服务:Samtec公司提供全面的技术支持和售后服务,包括安装指导、故障排除和技术咨询等。

    常见问题与解决方案


    - 问题1:连接器安装不稳定。
    - 解决方案:请确保按照正确的安装步骤和工具进行操作,并确认所选型号符合您的应用需求。
    - 问题2:接触不良。
    - 解决方案:检查镀层状况和连接器插拔次数,如有必要更换新件。

    总结和推荐


    总结:Samtec TSW系列终端连接器以其高可靠性、多样化的设计和优质的服务在市场上占据领先地位。它特别适合用于需要高度可靠连接的场合,如医疗设备、自动化控制系统等。
    推荐:对于需要高性能和高可靠性的应用场合,强烈推荐使用Samtec TSW系列连接器。其在多种复杂环境中表现出色,能够为用户提供优质的电连接解决方案。

TSW-120-07-F-D参数

参数
针脚数 40pin
触头镀层 - 配接
间距-配接 2.54mm
颜色 黑色
排数 2
触头镀层厚度 - 配接 76nm
防护等级 -
额定电流 6.3A
类型 Header,Push-Pull
长*宽*高 50.8mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

TSW-120-07-F-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-120-07-F-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-120-07-F-D TSW-120-07-F-D数据手册

TSW-120-07-F-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.575 ¥ 21.9648
500+ $ 2.2375 ¥ 19.0859
1000+ $ 1.85 ¥ 15.7805
2000+ $ 1.5375 ¥ 13.1149
5000+ $ 1.2875 ¥ 10.9824
库存: 584
起订量: 119 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2196.48
直接购买
加入购物车
