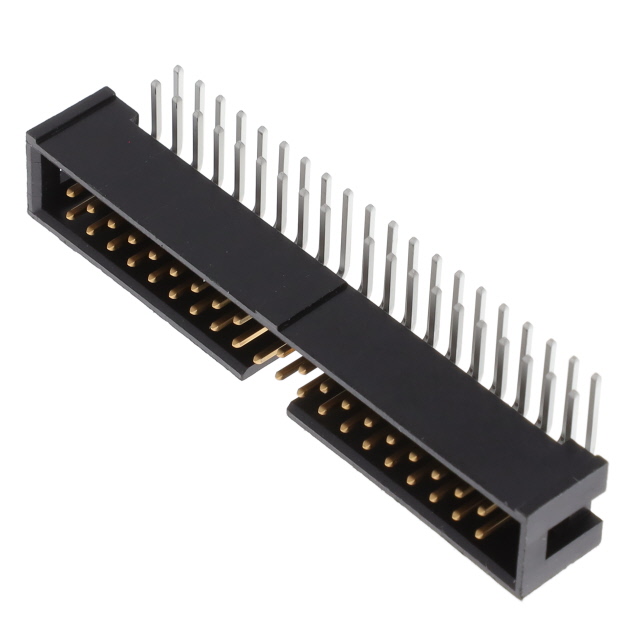

TST-120-04-S-D-RA-20

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 40pin 3.4A 76nm 金 通孔安装 58.42mm(长度)*12.32mm(高度)
供应商型号: TST-120-04-S-D-RA-20-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TST-120-04-S-D-RA-20

TST-120-04-S-D-RA-20概述


    产品简介


    ZST、HTST 和 TST 系列产品是为电子设备设计的高性能(2.54mm)插拔式连接器,具有广泛的适用范围和多功能性。这些连接器主要用于工业控制、通信设备、计算机外围设备等领域,它们能够在恶劣环境下提供可靠的电气连接,确保系统稳定运行。

    技术参数


    - 绝缘材料: TST, ZST 使用黑色玻璃填充聚酯材料;HTST 使用自然色 LCP 材料。
    - 绝缘电阻: 最小值为 5000 MΩ。
    - 端子材料: 使用磷青铜。
    - 电镀选项: 可选 Au 或 Sn 过 50 µ" (1.27 µm) Ni。
    - 电流承载能力(IDSD/TST): 每个引脚最大 3.4A(2 个引脚通电)。
    - 工作温度范围:
    - 金镀层:-55°C 到 +125°C。
    - 锡镀层:-55°C 到 +105°C。
    - 耐压等级: 1000 VRMS。
    - 阻燃等级: UL 94V-O。
    - 环保标准: RoHS 兼容。
    - 引脚配置: 05、07、08、10、12、13、15、17、20、25、32、36(标准尺寸)。
    - 接线方式: 插入式(IDC)头。

    产品特点和优势


    1. 高可靠性: 高温、抗振动、防尘,适合多种恶劣环境。
    2. 快速安装: 支持插拔式安装,简化生产流程。
    3. 多用途: 广泛应用于各种电子产品,例如工业自动化、通信设备、消费电子等。
    4. 耐用性强: 使用的材料和镀层能长时间保持稳定性能,延长产品寿命。
    5. 环保设计: 符合 RoHS 标准,无毒无害,符合现代环保要求。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,这些连接器可以连接传感器和执行器,实现高效的数据传输和控制信号传递。
    - 在通信设备中,它们可用于板对板连接,实现不同模块之间的可靠通信。
    使用建议:
    - 对于需要较高机械稳定性的应用场合,建议采用机械板固定装置来增强结构稳定性。
    - 当使用金或选择性镀金连接器时,考虑使用机械板固定装置以提高可靠性。
    - 如果使用过程中遇到插拔困难,可适当调整连接器的安装角度和压力。

    兼容性和支持


    - 配套组件: 此系列连接器与 IDSD、SSW、SSQ、ESW、ESQ、SSM 和 BCS 系列等兼容。
    - 额外服务: 客户特定需求需经 Samtec 批准并提供客户特定图纸。有关进一步的信息,请联系 IPG@samtec.com。
    - 技术支持: Samtec 提供全面的质量认证和售后服务。

    常见问题与解决方案


    - 问题: 插拔困难。
    - 解决办法: 调整安装角度,确保插拔顺畅。
    - 问题: 密封性差。
    - 解决办法: 选择适当的绝缘材料和防护等级,确保密封效果。
    - 问题: 导致电路短路。
    - 解决办法: 仔细检查引脚位置,确保正确连接。

    总结和推荐


    综合评估:
    - 该系列产品以其出色的电气特性和稳定的机械性能,在多种应用环境中表现出色。
    - 其多功能性和易于安装的特点使其成为多种应用的理想选择。
    - 环保设计符合现代工业标准,有助于推动可持续发展。
    推荐:
    强烈推荐给需要高可靠性、稳定性和广泛适用范围的应用场合。对于希望提升产品性能和市场竞争力的制造商来说,这是一个值得考虑的优秀选择。

TST-120-04-S-D-RA-20参数

参数
防护等级 -
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
针脚数 40pin
间距-配接 2.54mm
类型 Header,Push-Pull
额定电流 3.4A
排数 2
颜色 -
长*宽*高 58.42mm(长度)*12.32mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TST-120-04-S-D-RA-20厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
