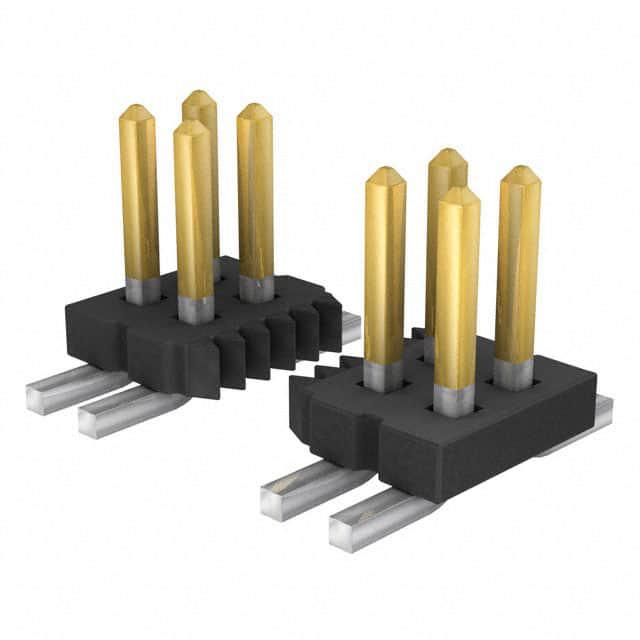

FTS-108-01-L-DV-P-TR

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 16pin 3.4A 250nm 金 黑色 贴片安装 10.16mm(长度)*5.84mm(高度)
供应商型号: 200-FTS10801LDVPTR
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTS-108-01-L-DV-P-TR

FTS-108-01-L-DV-P-TR概述


    产品简介


    本产品是一款来自Samtec公司的连接器系统——FTS系列连接器。该系列产品具有多种配置选项,包括不同类型的引脚风格(直列和垂直表面贴装)及包装方式(管式、带式)。这些连接器主要应用于电子电路设计领域,如计算机、通信设备、工业控制系统和消费电子产品等。

    技术参数


    - 引脚数量: 支持2到50个引脚(无遮罩版本);5到46个引脚(遮罩版本)
    - 引脚样式: 包括双排通孔(-D)、双排垂直表面贴装(-DV)、双排平行贴装(-P)等。
    - 镀层选项:
    - -L: 接触区10微英寸金,尾部为钝化锡。
    - -F: 接触区3微英寸金,尾部为钝化锡。
    - -S: 接触区30微英寸金,尾部为钝化锡。
    - -H: 接触区30微英寸金,尾部3微英寸金。
    - -SM: 接触区30微英寸金,尾部为钝化锡。
    - -LM: 接触区10微英寸金,尾部为钝化锡。
    - -FM: 接触区3微英寸金,尾部为钝化锡。
    - -G: 接触区10微英寸金,尾部3微英寸金。

    - 端子材料: 磷青铜
    - 绝缘体材料: LCP(液晶聚合物),UL 94 V0阻燃等级,黑色
    - 包装方式: 管装、带式(仅限-DR款式)
    - 其他特性:
    - 最大摆动:±0.2mm(任意方向)
    - 最大剪切尾巴长度:0.010英寸
    - 最大高度变化:±0.005英寸
    - 最小推力:0.5磅(8盎司)

    产品特点和优势


    - 多功能性: 支持从2到50个引脚的配置,适用于不同的电子设计需求。
    - 多样化的安装选项: 可选直列式或垂直表面贴装,便于适应各种板级设计。
    - 镀层选择丰富: 用户可以根据具体应用需求选择不同规格的镀层,以实现更好的电气性能和可靠性。
    - 兼容性和灵活性: 支持多种包装方式和引脚选项,为客户提供广泛的定制空间。

    应用案例和使用建议


    根据手册中的应用指南,该连接器广泛应用于多种电子设备中,特别是那些需要高密度布线和高性能要求的应用场合。例如,在通信设备和计算机主板上,这些连接器可用于处理器和内存模块之间的高速数据传输。
    使用建议:
    - 在焊接过程中注意控制温度,避免因过热而损坏镀层。
    - 在选择镀层时,考虑环境条件和长期稳定性需求。
    - 对于高频应用,建议选用带有金属遮罩的设计来减少电磁干扰。

    兼容性和支持


    - 兼容性: 该连接器与其他标准电子元件兼容,适用于广泛的电路设计。
    - 支持和服务: Samtec公司提供详细的技术文档和支持服务,包括设计指南和故障排除手册,以帮助用户顺利完成产品应用。

    常见问题与解决方案


    - 问题1: 如何正确地进行引脚对齐?
    - 解决方案: 请参照手册中的图纸,确保每个引脚按照正确的方向安装。对于-DR款式,可以使用夹具辅助对齐。
    - 问题2: 遇到引脚接触不良的情况如何处理?
    - 解决方案: 检查引脚是否有损伤或弯曲,并清洁镀层表面以确保良好的导电性。必要时可更换新的连接器。
    - 问题3: 引脚焊接过程中出现虚焊现象怎么办?
    - 解决方案: 控制好焊接温度和时间,确保每个引脚均匀受热。如果仍有问题,建议重新焊接或者咨询技术支持团队。

    总结和推荐


    综上所述,Samtec公司的FTS系列连接器具备丰富的功能和优异的性能,特别是在处理高密度布线和高速信号传输方面表现出色。考虑到其多功能性、多样性及良好的技术支持,强烈推荐此款连接器作为电子设计中的关键部件。无论是用于开发新技术还是改进现有系统,它都能提供可靠且高效的解决方案。

FTS-108-01-L-DV-P-TR参数

参数
排数 2
颜色 黑色
针脚数 16pin
额定电流 3.4A
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
防护等级 -
类型 Cuttable,Header,Push-Pull
触头镀层 - 配接
长*宽*高 10.16mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
