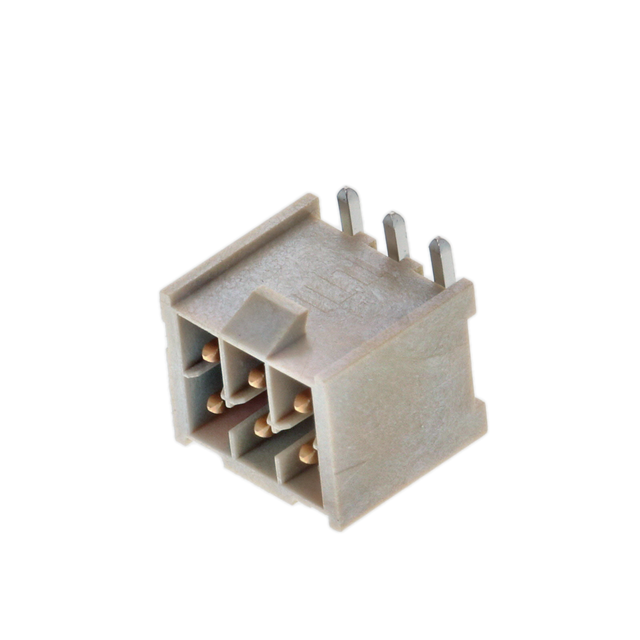

IPL1-103-02-L-D-K-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p双排排针, IPL1系列, 直角, 表面
供应商型号: N-IPL1-103-02-L-D-K-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-103-02-L-D-K-TR

IPL1-103-02-L-D-K-TR概述


    产品简介


    IPL1-1XX-XX-XXX-D-P 是一种双排终端组件,主要用于连接电子设备。该产品通过多种安装选项(如通孔和表面贴装)适应不同的应用场景。它具有双排结构,可有效提升电路板空间利用率。主要应用于通信设备、计算机外围设备及工业控制系统等领域。

    技术参数


    - 引脚数:用户可根据需要选择不同数量的引脚,每个位置的引脚数为 01 到 25。
    - 包装方式:可以采用管式(默认)或带卷式(TAPE & REEL)。
    - 材料:绝缘体为 LCP(UL94-V0),颜色为黑色;插针材质为磷青铜。
    - 电气特性:
    - 最小插针保持力:1 磅。
    - 插针对插针间距(测量自顶端到顶端)需符合特定公差要求。
    - 引脚方向性:可以选择直角或带有键控的极性方向。
    - 其他规格请参照图纸中的详细说明。
    - 环境适应性:适用于常规的工作环境,但具体温度范围未在现有资料中提及。

    产品特点和优势


    IPL1-1XX-XX-XXX-D-P 的主要特点包括:
    - 双排设计:提供了更高的密度,适用于紧凑型设计。
    - 多样的安装选项:既可以通过通孔安装也可以进行表面贴装,提升了安装灵活性。
    - 高插针保持力:确保了在使用过程中插针的稳定性和可靠性。
    - 极性选择:用户可以根据需要选择直角或键控极性,增强了应用的多样性。

    应用案例和使用建议


    应用案例:
    在一台工业控制系统的电路板上,IPL1-1XX-XX-XXX-D-P 作为关键的连接部件被用于传输数据和信号,其稳定可靠的性能使得系统能够长期稳定运行。
    使用建议:
    为了保证最佳的安装效果,建议按照制造商的指导手册进行安装,并定期检查插针保持力是否达标,以确保长期使用过程中的稳定性。

    兼容性和支持


    根据文档描述,IPL1-1XX-XX-XXX-D-P 支持多种安装选项,例如直角安装(-RA)和键控极性(-K),这使得它能很好地与其他电子元件兼容。厂商提供了一套详细的文档和支持服务,包括图纸和安装指南,用户可以在官方网站上获取这些资源。

    常见问题与解决方案


    Q1: 如何正确安装引脚?
    - A1: 按照制造商的安装指南进行操作,通常包括插针的定位和紧固步骤。如果在安装过程中遇到任何问题,应立即停止并参考产品手册。
    Q2: 如何测试插针保持力?
    - A2: 使用专门的工具进行测试,确保插针保持力达到说明书中的标准值。不达标的插针可能需要更换。
    Q3: 如何避免在运输和存储过程中损坏引脚?
    - A3: 使用适当的包装材料进行保护,遵循制造商的包装指南。避免高温和潮湿环境存放,以防损坏。

    总结和推荐


    总体来看,IPL1-1XX-XX-XXX-D-P 双排终端组件是一款性能稳定、应用广泛的产品,特别适合于需要高密度连接的应用场景。通过其灵活的安装选项和卓越的电气特性,它能够满足不同客户的需求。对于追求高效和可靠连接解决方案的用户来说,IPL1-1XX-XX-XXX-D-P 是一个值得考虑的选择。

IPL1-103-02-L-D-K-TR参数

参数
防护等级 -
额定电流 2.9A
颜色 自然色
间距-配接 2.54mm
类型 Header,Locking Ramp
触头镀层 - 配接
排数 2
针脚数 6pin
触头镀层厚度 - 配接 250nm
长*宽*高 9.14mm(长度)*9.58mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

IPL1-103-02-L-D-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-103-02-L-D-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-103-02-L-D-K-TR IPL1-103-02-L-D-K-TR数据手册

IPL1-103-02-L-D-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
