TSS-115-04-L-D-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 30pin 3A 250nm 金 黑色 通孔安装 41.91mm(长度)*12.64mm(高度)
供应商型号: 200-TSS11504LDRA
供应商: Mouser
标准整包数: 1

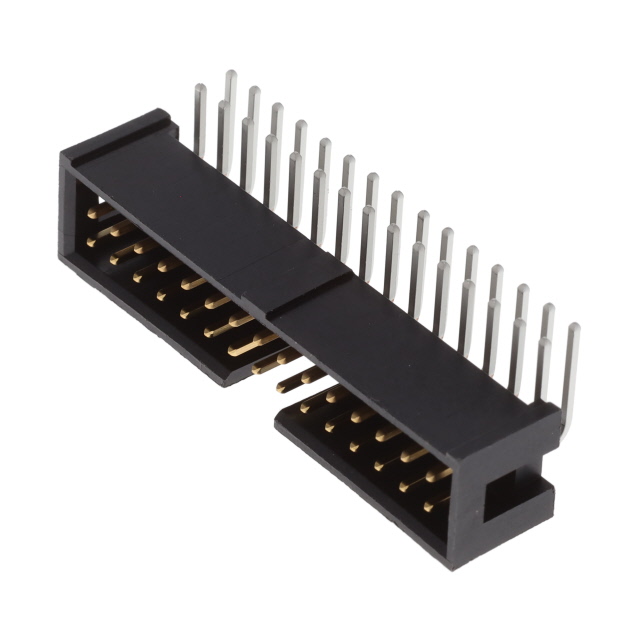

SAMTEC 矩形连接器 - 针座 - 公插针 TSS-115-04-L-D-RA

TSS-115-04-L-D-RA概述


    产品简介


    TSS-1XX-XX-XXX-X-XX-XX 是一款高可靠性连接器组件,主要应用于工业自动化、电信设备、计算机及网络系统等领域。这款连接器具有多种配置选项,以满足不同应用需求,从而确保在各种环境下的稳定性和耐用性。

    技术参数


    - 引脚数量:-02 至 -18、20、21、24、25、28、30、32 和 36(每行)
    - 行规格:-D 表示双排,-S 表示单排
    - 引脚样式:可选择直式、右角式及锁定引脚等多种风格
    - 电镀规格:
    - G:金,接触面 10µ" Au / 50µ" Ni,尾部 3µ" Au / 50µ" Ni
    - T:哑光锡,接触面和尾部均采用
    - S:选择性,接触面 30µ" Au / 50µ" Ni,尾部哑光锡
    - L:轻选择性,接触面 10µ" Au / 50µ" Ni,尾部哑光锡
    - H:重金,接触面 30µ" Au / 50µ" Ni,尾部 3µ" Au / 50µ" Ni
    - F:闪光选择性,接触面 3µ" Au / 50µ" Ni,尾部哑光锡
    - STL:选择性,接触面 30µ" Au / 50µ" Ni,尾部锡铅合金(仅适用于 -01 式)
    - SS:条纹选择性,接触面 30µ" Au / 50µ" Ni,尾部哑光锡(见备注 7)
    - 绝缘材料:PBT,UL 94 V-0 级,黑色
    - 端子材料:磷青铜
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    1. 高度灵活性:提供了多种配置选项,满足不同的应用需求。
    2. 高性能电镀:提供多种电镀规格选择,确保长期可靠的电气连接。
    3. 机械强度:使用高强度材料制成,保证长期使用中的稳定性和耐久性。
    4. 易于安装和维护:设计合理,安装方便,维护简单。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在自动化生产线中用于机器间的连接,确保高效的数据传输。
    2. 电信设备:在交换机、路由器等设备中用于数据和电源的可靠传输。
    3. 计算机及网络系统:用于服务器、工作站及其他计算设备之间的高速连接。
    使用建议
    1. 环境适应性:考虑到工作温度范围为 -40°C 至 +85°C,适用于极端环境。
    2. 选型建议:根据具体应用需求选择合适的引脚数、引脚样式及电镀规格。
    3. 安装指南:严格按照手册中的安装步骤进行操作,确保连接器的正确安装和使用。

    兼容性和支持


    - 兼容性:此款连接器兼容 SSW、SSQ、SSM、BCS、ESW 及 ESQ 等接口。
    - 技术支持:制造商 SAMTEC 提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    常见问题与解决方案


    1. 问题:连接器在使用过程中出现接触不良现象。
    - 解决方案:检查电镀规格是否符合要求,确保连接器接触良好。
    2. 问题:连接器难以插入或拔出。
    - 解决方案:确保插拔操作时平稳缓慢,避免用力过猛造成损坏。
    3. 问题:连接器的引脚容易损坏。
    - 解决方案:在运输和储存过程中,确保连接器不受外力挤压,避免引脚变形或折断。

    总结和推荐


    综上所述,TSS-1XX-XX-XXX-X-XX-XX 连接器是一款高性能、高可靠性的电子元器件,适用于多种复杂应用场景。其灵活的配置选项、高性能的电镀规格及优秀的机械性能使其在市场上具有较高的竞争力。无论是工业自动化、电信设备还是计算机及网络系统,这款连接器都能提供稳定可靠的连接解决方案。因此,强烈推荐此款产品给需要高性能连接器的应用领域。

TSS-115-04-L-D-RA参数

参数
防护等级 -
类型 Header,Push-Pull
针脚数 30pin
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
颜色 黑色
间距-配接 2.54mm
排数 2
额定电流 3A
长*宽*高 41.91mm(长度)*12.64mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TSS-115-04-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSS-115-04-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSS-115-04-L-D-RA TSS-115-04-L-D-RA数据手册

TSS-115-04-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.7725 ¥ 40.3276
26+ $ 4.0608 ¥ 34.3138
52+ $ 3.7692 ¥ 31.8497
104+ $ 3.5856 ¥ 30.2983
507+ $ 2.751 ¥ 23.246
1001+ $ 2.499 ¥ 21.1166
2509+ $ 2.0055 ¥ 16.9465
5005+ $ 1.512 ¥ 12.7764
库存: 81
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 40.32
