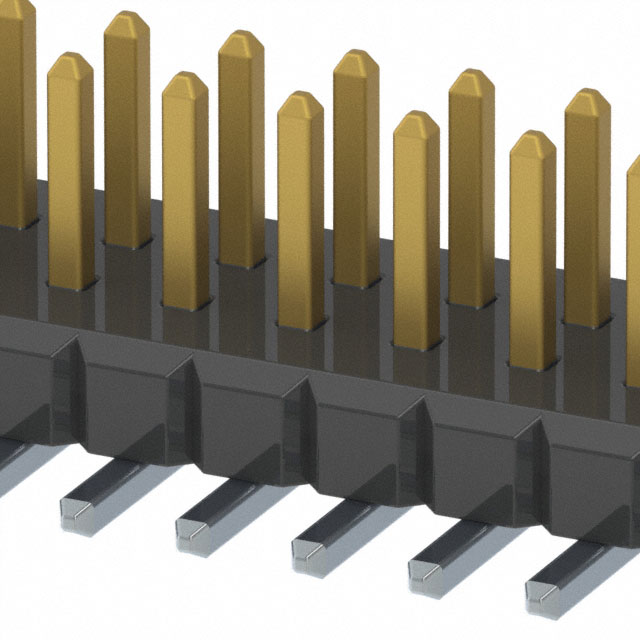

FTM-140-02-L-DV

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1mm 2 80pin 2.8A 250nm 金 黑色 SMD,P=1mm 贴片安装 40mm(长度)*5.21mm(高度)
供应商型号: Q-FTM-140-02-L-DV
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTM-140-02-L-DV

FTM-140-02-L-DV概述


    产品简介


    本文档介绍的是Samtec公司生产的低轮廓表面贴装连接器(FTM-1XX-XX-XX-DV)。该连接器属于高密度的排针排母连接器,具有坚固耐用的设计,适用于多种电子设备。FTM系列连接器广泛应用于通信设备、工业自动化、计算机外围设备、消费电子产品等多个领域。

    技术参数


    - 最大摆动幅度:在任意方向均不超过2度。
    - 位置数:无屏蔽型为-02至-50,带屏蔽型为-05至-46。
    - 端子样式:
    - -02:引脚高度为1.91 mm。
    - -03:引脚高度为1.65 mm。
    - 镀层规格:
    - F:选择性闪镀(使用T-1S16-XX-F-2)。
    - L:选择性轻镀(使用T-1S16-XX-L-2)。
    - H:重金镀层(使用T-1S16-XX-H-2)。
    - G:金镀层(使用T-1S16-XX-G-2)。
    - FM:闪镀金加哑光锡尾(使用T-1S16-XX-F-2)。
    - LM:轻镀金加哑光锡尾(使用T-1S16-XX-L-2)。
    - 包装选项:
    - -TR:带状及卷盘式包装。
    - -P:用于拾放垫(使用PPP-30),只有-07至-50号位置可用。
    - -S:带端罩(最少5个位置)。
    - -SA:带对齐销的端罩(最少5个位置)。

    产品特点和优势


    该连接器以其独特的结构设计和高品质的材料制造而成,具备如下显著优势:
    - 高可靠性:经过严格的质量控制,保证了连接器在各种严苛条件下的可靠性和稳定性。
    - 易于装配:通过优化设计,使得安装过程更加简便高效。
    - 多种配置:提供多种镀层和包装选项,以满足不同客户的需求。
    - 环境适应性强:可以在广泛的温度和湿度条件下正常工作,确保设备在恶劣环境中依然稳定运行。

    应用案例和使用建议


    - 通信设备:FTM系列连接器广泛应用于基站、路由器等通信设备中,确保信号传输的稳定性。
    - 工业自动化:该连接器能够在工厂自动化设备中发挥重要作用,确保数据传输的可靠性。
    - 消费电子产品:可用于笔记本电脑、智能手机和平板电脑等消费电子产品中,提供稳定的连接。
    使用建议:
    - 确保安装过程中不会对连接器造成过度压力或变形,避免影响其正常工作。
    - 在进行批量生产时,可考虑使用自动拾放设备,提高生产效率和产品质量。

    兼容性和支持


    - 兼容性:该连接器可以与市面上多种标准连接器兼容,方便用户进行系统集成。
    - 技术支持:Samtec公司提供了全面的技术支持和服务,包括技术咨询、产品培训和售后服务,确保用户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插拔困难 | 确保插拔操作按照说明书进行,必要时可检查连接器和插座的清洁情况。 |
    | 镀层出现脱落 | 检查是否有外部损伤,如存在,应及时更换连接器;如无明显损伤,需联系技术支持。 |
    | 插座接触不良 | 检查插座是否正确安装,插座内的触点是否干净,必要时进行清理或更换。 |

    总结和推荐


    综上所述,FTM-1XX-XX-XX-DV连接器凭借其优秀的性能、灵活的配置和广泛的适用范围,在多个行业中表现出色。对于需要高可靠性连接器的应用场景,强烈推荐使用FTM系列连接器。同时,Samtec公司提供的强大技术支持也为用户提供了坚实的保障。

FTM-140-02-L-DV参数

参数
触头镀层厚度 - 配接 250nm
间距-配接 1mm
颜色 黑色
排数 2
额定电流 2.8A
针脚数 80pin
防护等级 -
触头镀层 - 配接
类型 Cuttable,Header,Push-Pull
长*宽*高 40mm(长度)*5.21mm(高度)
通用封装 SMD,P=1mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTM-140-02-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTM-140-02-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTM-140-02-L-DV FTM-140-02-L-DV数据手册

FTM-140-02-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
