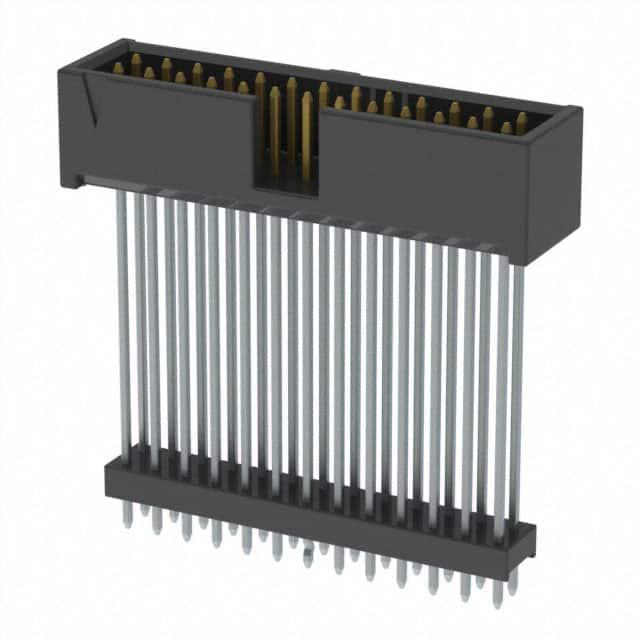

ZSS-113-09-L-D-1340-LL

厂牌: SAMTEC
产品描述: 26pin 2.54mm 2 2.54mm Elevated,Header,Push-Pull 3A 250nm 金 通孔安装
供应商型号: 200-ZSS11309LD1340LL
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 ZSS-113-09-L-D-1340-LL

ZSS-113-09-L-D-1340-LL概述


    产品简介


    本文将详细介绍一种新型电子元器件——TSS, HTSS和ZSS系列连接器。这些连接器广泛应用于各种电子设备和系统中,包括工业自动化、通信设备、医疗仪器、消费电子产品等领域。TSS, HTSS和ZSS系列连接器提供了高效的电气连接和机械稳定性,是现代电子设计中的关键组件。

    技术参数


    | 参数名称 | 规格 |

    | 接触间距 | 2.54mm (0.100") |
    | 绝缘材料 | 黑色玻璃填充聚酯 (TSS, ZSS) / 自然PCT (HTSS) |
    | 绝缘电阻 | ≥ 5000 MΩ |
    | 端子材料 | 磷青铜 |
    | 镀层 | Au 或 Sn 覆盖 50 µ" (1.27 µm) Ni |
    | 工作温度范围 | 金镀层:-55°C 至 +125°C;锡镀层:-55°C 至 +105°C |
    | 阻燃等级 | UL 94V-0 |
    | 耐压值 | 1000 VRMS |
    | RoHS 符合性 | 是 |

    产品特点和优势


    1. 高绝缘电阻:绝缘电阻达到5000 MΩ,确保了良好的电气隔离性能。
    2. 宽泛的工作温度范围:可承受从-55°C到+125°C的工作温度,适用于多种恶劣环境。
    3. 优异的耐燃性:通过UL 94V-0认证,具有出色的防火性能。
    4. 高可靠性的镀层:Au或Sn镀层,确保长期稳定可靠的电气连接。
    5. 多样化的规格选择:提供多种插针数和引脚样式选项,满足不同应用需求。

    应用案例和使用建议


    应用案例
    该系列连接器常用于工业自动化控制系统中,如电机控制板、传感器接口、数据采集系统等。它们能够提供稳定的电气连接,确保系统在严苛环境下正常运行。
    使用建议
    1. 安装环境:为确保最佳性能,应在安装时注意环境条件,避免高温、高湿度和腐蚀性气体。
    2. 机械稳定性:对于长时间高电流应用,建议采用机械板固定件以提高连接器的机械稳定性。
    3. 选型建议:根据具体应用需求选择合适的引脚样式和镀层类型,例如在需要高抗腐蚀性的环境中,推荐使用Au镀层。

    兼容性和支持


    该系列产品与一系列其他连接器兼容,包括SSW, SSQ, ESW, ESQ, SSM 和BCS。Samtec公司提供了全面的技术支持和售后服务,可以通过ipg@samtec.com联系获取更多信息。

    常见问题与解决方案


    1. 问题:如何提高连接器的机械稳定性?
    - 解决方案:在关键应用中,建议增加机械板固定件来提高连接器的机械稳定性。详情可联系ipg@samtec.com。
    2. 问题:如何选择合适的镀层类型?
    - 解决方案:在高湿度或腐蚀性环境中,推荐使用Au镀层以提高抗腐蚀性。对于一般环境,Sn镀层也是一个经济的选择。

    总结和推荐


    总体来看,TSS, HTSS和ZSS系列连接器以其出色的电气性能和广泛的适用范围,成为市场上非常有竞争力的产品。无论是在工业控制还是消费电子领域,这些连接器都能提供卓越的表现。对于需要高性能连接解决方案的应用,强烈推荐使用此系列连接器。

ZSS-113-09-L-D-1340-LL参数

参数
针脚数 26pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
类型 Elevated,Header,Push-Pull
额定电流 3A
触头镀层 - 配接
颜色 -
触头镀层厚度 - 配接 250nm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
