FTSH-104-01-L-DV-A-TR

厂牌: SAMTEC
产品描述: 8pin 1.27mm 2 1.27mm Cuttable,Header,Push-Pull 3.4A 250nm 金 黑色 贴片安装 5.08mm(长度)*5.84mm(高度)
供应商型号: Q-FTSH-104-01-L-DV-A-TR
供应商: 期货订购
标准整包数: 1

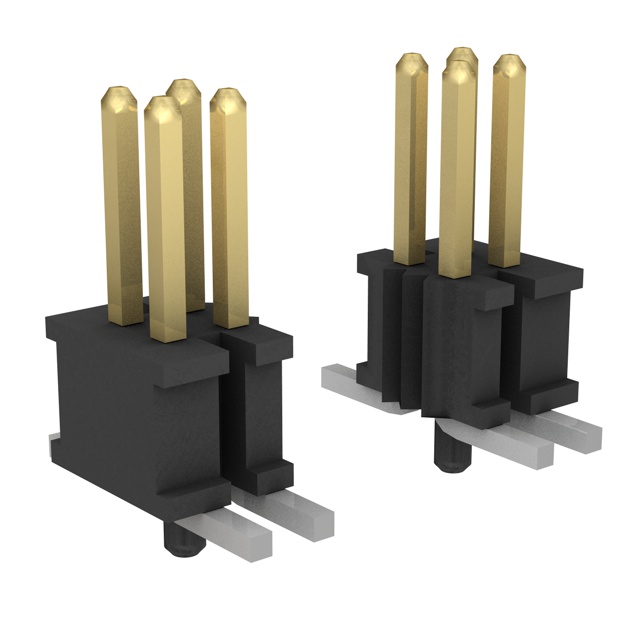

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-104-01-L-DV-A-TR

FTSH-104-01-L-DV-A-TR概述


    产品简介


    FTSH-1XX-XX-XXX-DV 是一款由 Samtec 公司生产的双垂直表面贴装(Double Vertical Surface Mount,简称 DV)电子元器件。该产品主要用于连接不同电路板或模块间的信号传输,适用于通信设备、工业自动化、医疗设备以及消费电子产品等多种领域。FTSH-1XX-XX-XXX-DV 支持从 2 到 50 个位置(每行),且具有多种可选配置,以满足不同设计需求。

    技术参数


    - 位置数: 2 至 50(每行)
    - 引脚样式:
    - -01: 0.120 (3.05)
    - -02: 0.075 (1.91)
    - -03: 0.065 (1.65)
    - -04: 0.150 (3.81)
    - -05: 0.170 (4.32)
    - -14: 0.150 (3.81) (不可与 -SM, FM, LM 镀层选项一起使用)
    - 镀层选项:
    - -L: 10µ" 选择性金镀在接触区,哑光锡镀在尾部
    - -F: 3µ" 选择性金镀在接触区,哑光锡镀在尾部
    - -S: 30µ" 选择性金镀在接触区,哑光锡镀在尾部
    - -H: 30µ" 金镀在接触区,3µ" 金镀在尾部
    - -LM: 10µ" 选择性金镀在接触区,哑光锡镀在尾部
    - -FM: 3µ" 选择性金镀在接触区,哑光锡镀在尾部
    - -SM: 30µ" 选择性金镀在接触区,哑光锡镀在尾部
    - -LTL: 10µ" 选择性金镀在接触区,锡铅合金镀在尾部
    - -G: 10µ" 金镀在接触区,3µ" 金镀在尾部
    - -STL: 30µ" 选择性金镀在接触区,锡铅合金镀在尾部
    - -L: 10µ" 选择性金镀在接触区,哑光锡镀在尾部
    - -H: 30µ" 金镀在接触区,3µ" 金镀在尾部
    - 其他选项:
    - -P: 用于自动贴装的焊盘(最少4个位置)
    - -TR: 带卷带包装
    - -FR: 全卷带包装(根据选项选择最大数量)
    - -ES: 端盖(最少5个位置,仅限 -02 和 -03 引脚样式)
    - -EJ: 推出式端盖(最少10个位置,仅限 -01 引脚样式)
    - -EJM: 推出式端盖带模制对齐销(最少10个位置,仅限 -01 引脚样式)
    - -EJC: 推出式端盖带锁夹(最少10个位置,仅限 -01 引脚样式)
    - -EC: 锁夹(最少9个位置,仅限 -02 和 -03 引脚样式)
    - -EP: 导向销(最少9个位置,仅限 -02 和 -03 引脚样式)
    - -EL: 板锁定(最少9个位置,仅限 -02 和 -03 引脚样式)
    - -EPC: 导向销和锁夹(最少9个位置,仅限 -02 和 -03 引脚样式)
    - -A: 对齐销(模制或堆叠;最少3个位置模制,最少6个位置堆叠)
    - -K: 用于与 FFSD 连接的键控选项(标准为5至25,位置13, 17, 20和25可用 -EXX 选项)
    - -M: 金属贴装焊盘(最少5个位置)


    产品特点和优势


    FTSH-1XX-XX-XXX-DV 的主要优势在于其高度灵活性和可靠性。它提供了多种镀层和结构选项,能够适应不同的应用场景。例如,-L、-F 和 -S 镀层选项使得该产品可以在不同的环境下保持良好的电学性能和机械稳定性。此外,其支持多种引脚样式,可以根据具体的设计需求进行选择,从而减少了设计复杂度并提高了生产效率。另外,通过多种可选配置如端盖、导向销和锁夹,增强了该产品的稳定性和耐用性,使其成为高可靠性应用的理想选择。

    应用案例和使用建议


    FTSH-1XX-XX-XXX-DV 可广泛应用于通信设备、工业自动化系统、医疗设备以及消费电子产品等领域。例如,在一个通信设备项目中,设计者需要将多块 PCB 板相互连接,确保信号的高效传输和设备的正常运行。在这种情况下,FTSH-1XX-XX-XXX-DV 的高密度设计和多样化的引脚样式可以有效提高布线效率,减少占用空间,同时保持信号的完整性。
    为了充分发挥该产品的优势,建议设计时注意以下几点:
    1. 确保导体间距合理: 由于该产品采用密集的引脚布局,因此在设计时需确保足够的导体间距,避免短路现象的发生。
    2. 合理选择引脚样式和镀层: 根据具体的应用环境和设计需求,选择合适的引脚样式和镀层,以确保产品性能达到最佳状态。
    3. 适当增加散热措施: 在高电流和高频应用中,适当增加散热措施可以延长产品寿命并提高稳定性。
    4. 遵循制造商建议的组装流程: 如使用带卷带包装(-TR)和全卷带包装(-FR)的选项,确保按照制造商的指导步骤进行组装,以提高装配质量和生产效率。

    兼容性和支持


    FTSH-1XX-XX-XXX-DV 与各种标准 PCB 设计兼容,确保了在多种系统中的顺利集成。制造商 Samtec 提供详尽的技术支持和文档,包括安装指南、使用手册和常见问题解答,以便用户快速熟悉和正确使用该产品。此外,Samtec 还提供全面的售后服务和技术支持,包括产品维修和更换服务,进一步保障用户的利益。

    常见问题与解决方案


    1. 问题: 自动贴装时锁夹无法正常工作。
    - 解决方案: 由于插入力较高,建议手动放置带有锁夹的产品。遵循制造商的指导步骤,以确保正确的装配方式。
    2. 问题: 某些位置上出现空缺。
    - 解决方案: 根据需要省略某些位置(用“XXX”表示)。确保每个订单中缺失的位置都符合要求。
    3. 问题: 选择性金镀层选项导致成本增加。
    - 解决方案: 仔细评估应用需求,选择性价比更高的镀层选项,如 -L 或 -F 镀层,而不是 -H 镀层。

    总结和推荐


    FTSH-1XX-XX-XXX-DV 是一款高可靠性的双垂直表面贴装电子元器件,具有广泛的适用性和灵活的设计选项。通过提供多种引脚样式和镀层选项,它可以满足不同应用的需求。此外,该产品还具备出色的兼容性和强大的技术支持,确保了用户的使用体验。综上所述,我们强烈推荐该产品用于需要高密度、高性能连接的电子系统中。

FTSH-104-01-L-DV-A-TR参数

参数
针脚数 8pin
间距-配接 1.27mm
排数 2
排距 1.27mm
颜色 黑色
防护等级 -
触头镀层 - 配接
额定电流 3.4A
类型 Cuttable,Header,Push-Pull
触头镀层厚度 - 配接 250nm
长*宽*高 5.08mm(长度)*5.84mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FTSH-104-01-L-DV-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-104-01-L-DV-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-104-01-L-DV-A-TR FTSH-104-01-L-DV-A-TR数据手册

FTSH-104-01-L-DV-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 3.1767 ¥ 26.367
500+ $ 3.0561 ¥ 25.3657
1000+ $ 2.0106 ¥ 16.688
2000+ $ 1.5683 ¥ 13.0166
5000+ $ 1.1641 ¥ 9.6623
16994+ $ 0.8243 ¥ 6.8421
45931+ $ 0.754 ¥ 6.258
99310+ $ 0.7017 ¥ 5.8241
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 3295.87
