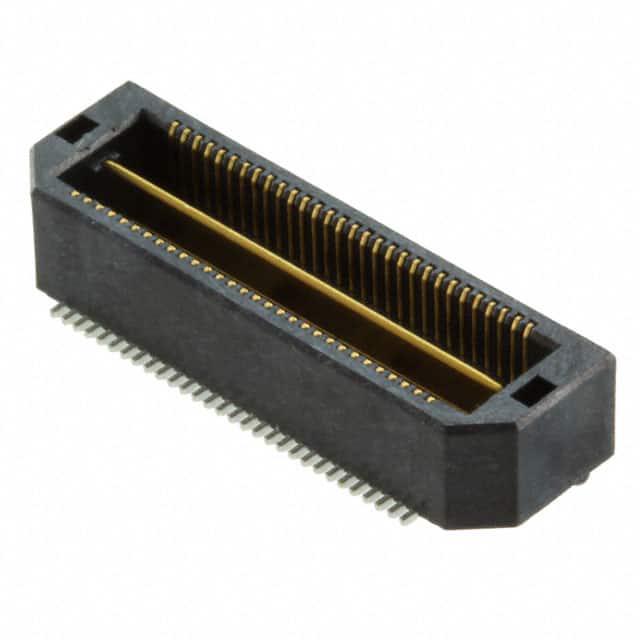

QTH-030-01-F-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: SR-QTH-030-01-F-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-030-01-F-D-A

QTH-030-01-F-D-A概述


    产品简介


    QTH系列双排高密度终端装配
    产品类型:QTH系列双排高密度终端装配是一种用于连接器的终端组件,适用于多种应用场合。
    主要功能:这类终端装配旨在提供稳定的信号传输和机械支撑,确保连接器在各种工作环境下的可靠性和耐用性。其独特的设计允许高密度排列,从而在有限的空间内实现更多的连接点。
    应用领域:该系列产品广泛应用于电信、计算机、工业控制及医疗设备等领域,尤其适合需要高密度连接和稳定性的场合。

    技术参数


    - 引脚间距:最小为0.038英寸(0.965毫米),最大为0.6001英寸(15.246毫米)。
    - 引脚长度:0.1680英寸至1.1511英寸(4.267毫米至29.238毫米)。
    - 接触面积镀层选项:可选3微英寸选择性金镀层、10微英寸选择性金镀层、30微英寸金镀层和50微英寸选择性金镀层。
    - 材料:绝缘体为LCP(UL94V-0,黑色),终端和接地平面采用磷青铜。
    - 包装:提供标准托盘包装、带卷包装(最多90个位置)和满卷包装(最多90个位置)。
    - 封装尺寸:具体尺寸根据不同的位置数量和选项变化,详细信息参见相关图纸和表格。
    - 电气特性:最大推力为6盎司(对于-01和-02型)、8盎司(对于-03至-10型);接地平面保持力至少为1磅。
    - 安装方式:可选引导柱、摩擦锁和保留选项。

    产品特点和优势


    1. 高密度排列:允许在同一空间内布置更多的引脚,提高连接器的密度和效率。
    2. 材料可靠性:采用LCP和磷青铜等优质材料,确保长期使用的稳定性。
    3. 多种镀层选项:提供不同厚度的金镀层,满足不同应用需求。
    4. 多样化的包装方式:提供标准托盘、带卷包装和满卷包装,方便客户选择合适的包装形式。
    5. 稳固的电气连接:最小推力和保持力指标确保可靠的电气连接。

    应用案例和使用建议


    应用案例:
    - 电信设备:该系列终端装配广泛应用于电信设备中,特别是在信号密集度高的应用中。
    - 计算机系统:在服务器和数据中心中,这种终端装配可以提供高密度的连接点,增强系统的整体性能。
    - 工业控制系统:在自动化生产线和机器人系统中,这种终端装配可以提供稳定且高效的信号传输。
    使用建议:
    - 在进行组装时,确保正确选择导电镀层,以满足特定应用的电气要求。
    - 根据实际的应用环境选择合适的包装方式,确保终端装配的安全运输和存储。
    - 考虑到高密度连接的需求,合理布局引脚,避免过度拥挤导致的信号干扰。

    兼容性和支持


    兼容性:
    - 该系列产品与QSH-D-GP型号相匹配,但不与QSH-D-RA-GP选项匹配。
    - 适用于多种引脚风格和选项,如引导柱、摩擦锁和锁定夹。
    支持和服务:
    - SAMTEC公司提供详细的安装指南和技术支持,帮助客户正确使用该系列产品。
    - 客户可以根据具体需求联系SAMTEC公司的互联处理团队,获取技术支持和咨询服务。

    常见问题与解决方案


    常见问题:
    1. 安装过程中引脚弯曲或损坏。
    - 解决方案:确保正确的安装工具和方法,避免过大的压力导致引脚变形。
    2. 信号传输不稳定。
    - 解决方案:检查导电镀层的选择是否符合应用要求,确保镀层质量良好且无损坏。
    3. 包装破损导致产品质量问题。
    - 解决方案:选择合适的包装形式并注意运输过程中的保护措施,如选用硬质托盘或加固带卷包装。

    总结和推荐


    综合评估:
    QTH系列双排高密度终端装配以其高密度排列、材料可靠性和多样化包装选项等特点,在多种应用场景中表现出色。其卓越的电气特性和稳固的机械性能使其成为电信、计算机和工业控制领域的理想选择。
    推荐:
    基于其广泛的应用范围和优良的性能表现,强烈推荐使用QTH系列双排高密度终端装配。无论是对信号密度要求较高的电信设备还是需要高效稳定的工业控制系统,该产品都能提供出色的解决方案。

QTH-030-01-F-D-A参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 60pin
类型 Header,Outer Shroud Contacts
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
