FTS-105-01-F-S

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 1 5pin 3.4A 76nm 金 黑色 通孔安装 6.35mm(长度)
供应商型号: 200-FTS10501FS
供应商: Mouser
标准整包数: 1

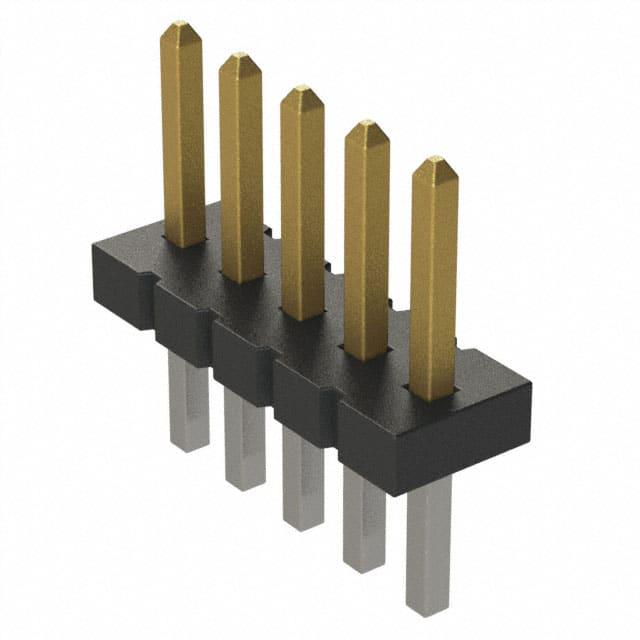

SAMTEC 矩形连接器 - 针座 - 公插针 FTS-105-01-F-S

FTS-105-01-F-S概述

    电子元器件技术手册解析

    产品简介


    本手册介绍的是Samtec公司的FTS系列电子元器件。该系列包含多种不同类型的终端条,主要功能是实现高速信号传输的应用。它们适用于各种高密度电路板连接,如插座条和IDC电缆的连接。FTS系列提供表面贴装(SMT)和通孔(TH)两种安装方式,适合用于各类电子产品设计,尤其是在需要高频和高密度连接的应用场景中表现出色。

    技术参数


    - 外形尺寸: (1.27 mm) .050"
    - 间距: Micro pitch .050" x .050" (1.27 mm x 1.27 mm)
    - 长度: 02至50位
    - 阻抗匹配: 针对高速应用进行了阻抗匹配
    - 引脚数量: 每行2至50位(排除-S和-SA选项)
    - 耐温范围: -55 °C至+125 °C
    - 电流额定值: 每个引脚3.4 A(两个引脚供电)
    - 镀层: Sn或Au镀层,镀镍50 µ" (1.27 µm)
    - RoHS合规: 是
    - 无铅焊接: 是
    - 共面度: 最大.004" (0.10 mm)

    产品特点和优势


    - 高密度设计: 提供高密度的连接点,适合于空间受限的设计
    - 低轮廓: 低轮廓设计减少了空间占用
    - 多安装选项: 支持表面贴装和通孔安装,增加灵活性
    - 耐温性: 广泛的工作温度范围增加了适用性
    - 阻抗匹配: 为高速应用设计的阻抗匹配特性,确保信号完整性

    应用案例和使用建议


    FTS系列在高速数据通信和网络设备中广泛使用,例如服务器背板、数据中心和高性能计算系统。为了确保最佳性能,建议在设计时考虑以下几点:
    - 布局优化: 确保PCB设计符合制造商提供的推荐布局规范
    - 散热管理: 在高温环境下运行时注意散热
    - 信号完整性: 通过正确的阻抗匹配避免信号衰减

    兼容性和支持


    - 兼容性: 可以与插座条和IDC电缆配合使用
    - 制造商支持: 有关详细的技术支持和文档,请访问www.samtec.com,其中提供了完整的规格说明和推荐的PCB布局

    常见问题与解决方案


    1. 问: 产品如何选择正确的引脚数?
    - 答: 根据实际应用需求选择适当的引脚数。一般情况下,需要考虑数据传输速率和空间限制。
    2. 问: 如何处理焊接过程中的共面度问题?
    - 答: 严格按照制造商提供的焊接工艺进行操作,确保共面度符合要求。可以使用助焊剂改善焊锡流动性,减少缺陷。
    3. 问: 产品如何选择合适的镀层?
    - 答: 根据应用的具体要求,选择Sn或Au镀层。对于某些应用,可能需要更高标准的镀层以提高可靠性。

    总结和推荐


    总体而言,FTS系列终端条因其高密度设计、灵活的安装选项和出色的性能表现,在高速数据传输领域具有很高的市场竞争力。建议在需要高密度、高性能连接的场合优先考虑使用该系列产品。

FTS-105-01-F-S参数

参数
触头镀层 - 配接
类型 Cuttable,Header,Push-Pull
防护等级 -
间距-配接 1.27mm
颜色 黑色
针脚数 5pin
额定电流 3.4A
触头镀层厚度 - 配接 76nm
排数 1
长*宽*高 6.35mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

FTS-105-01-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTS-105-01-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTS-105-01-F-S FTS-105-01-F-S数据手册

FTS-105-01-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.012 ¥ 8.5514
50+ $ 0.847 ¥ 7.1572
558+ $ 0.5832 ¥ 4.928
1023+ $ 0.4968 ¥ 4.198
2046+ $ 0.4104 ¥ 3.4679
5022+ $ 0.315 ¥ 2.6618
10044+ $ 0.2205 ¥ 1.8632
库存: 234
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.55
