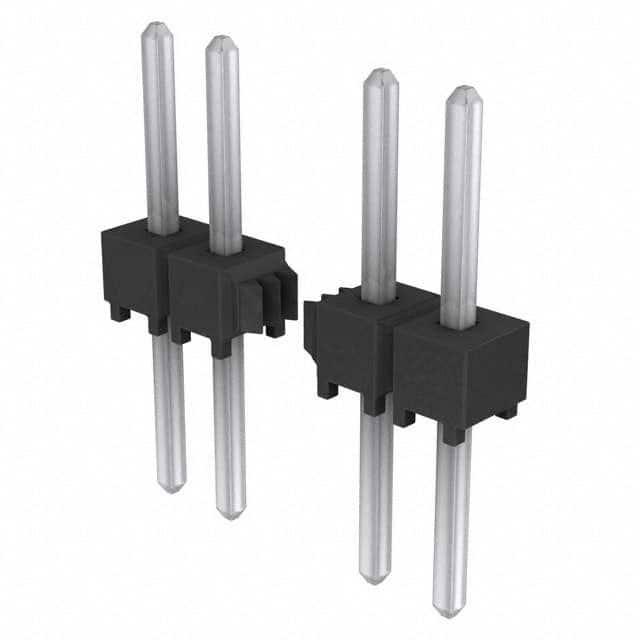

TSW-150-26-T-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距50p单排排针, TSW系列, 直角
供应商型号: 200-TSW15026TS
供应商: Mouser
标准整包数: 1

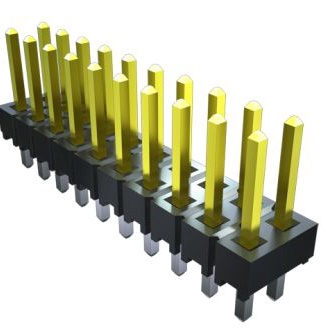

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-150-26-T-S

TSW-150-26-T-S概述

    电子元器件技术手册:Samtec公司的HTSW和TSW系列

    产品简介


    Samtec公司的HTSW和TSW系列是广泛应用于电子领域的高可靠性连接器。这些连接器以其卓越的性能、多样化的配置选项和广泛的兼容性而著称。HTSW和TSW系列的主要用途包括但不限于工业自动化、通信设备、计算机系统和消费电子产品等领域。

    技术参数


    - 型号:HTSW–116–11–G–S 和 TSW–209–09–F–S–RA
    - 接触中心间距:0.100英寸(2.54毫米)
    - 引脚数:1至50个
    - 工作温度范围:
    - 金镀层:-55°C 至 +125°C
    - 锡镀层:-55°C 至 +105°C
    - 电压等级:
    - 550VAC(与SSW配对)
    - 500VAC(与BCS或ESQ配对)
    - 450VAC(与BCS或SSM配对)
    - 400VAC(与CES配对)
    - 电气规格:
    - 电流额定值(每针):
    - TSW配合ESW:5.2A
    - TSW配合SSW:5.7A
    - TSW配合SLW:5.2A
    - TSW配合SSQ:6.3A
    - TSW配合SSM:5.2A
    - TSW配合BCS:4.6A
    - TSW配合SNT:4.3A
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:天然液晶聚合物
    - 终端材料:磷青铜
    - 镀层:金或锡覆盖50微英寸(1.27微米)镍
    - 认证:符合RoHS标准,铅焊兼容
    - 安装方式:通孔安装

    产品特点和优势


    1. 高电流承载能力:每个引脚的电流承载能力超过5安培,适用于高负载应用。
    2. 宽温度范围:可在极端环境下可靠工作,适用于各种严苛环境。
    3. 多样的引脚布局:可配置单行、双行和三行引脚,满足不同设计需求。
    4. 良好的耐久性:经过多次插拔测试,保证长期使用的稳定性。
    5. 锁紧结构:提供锁定选项,确保稳定可靠的连接。

    应用案例和使用建议


    1. 工业自动化:在自动化设备中用于传感器、执行器和其他控制组件的连接。
    2. 通信设备:用于网络设备中的信号传输。
    3. 计算机系统:作为主板和扩展卡之间的接口。
    4. 消费电子产品:例如智能手机和平板电脑中的充电端口。
    使用建议:
    - 确保正确的引脚布局以避免错误连接。
    - 在高温环境下使用时,优先选择金镀层版本。
    - 对于频繁插拔的应用场合,建议选择具有锁定结构的产品。

    兼容性和支持


    HTSW和TSW系列可与以下部件兼容:
    - 板端连接器:SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW
    - 线端连接器:IDSD、IDSS
    厂商提供的支持包括技术文档、应用指南和客户服务。具体要求请参见Samtec官方网站或联系客服部门。

    常见问题与解决方案


    1. 问题:连接器无法完全插入。
    解决方案:检查引脚布局是否正确,确保没有弯曲或变形的引脚。
    2. 问题:长时间使用后接触不良。
    解决方案:清洁引脚和插座,必要时重新镀金或更换连接器。
    3. 问题:高湿度环境下工作不稳定。
    解决方案:确保使用具有高湿度耐受性的版本,并定期进行环境适应性测试。

    总结和推荐


    HTSW和TSW系列连接器以其出色的性能、多样的配置选项和广泛的兼容性成为众多应用领域的理想选择。无论是在工业自动化、通信设备还是计算机系统中,它们都能提供可靠的连接解决方案。强烈推荐给需要高性能连接器的用户,特别是在高负载、高湿度或极端温度环境下使用时。
    通过以上内容的详细介绍,希望可以为您提供对HTSW和TSW系列连接器全面且深入的理解。如果您有任何疑问或需要进一步的技术支持,请随时联系Samtec公司获取帮助。

TSW-150-26-T-S参数

参数
针脚数 50pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
额定电流 6.3A
防护等级 -
长*宽*高 127mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
