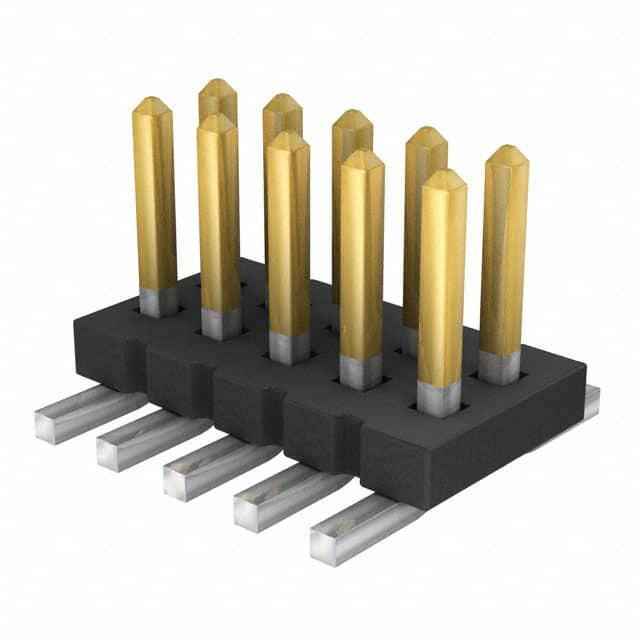

FTS-105-01-LM-DV-P-TR

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 10pin 3.4A 250nm 金 黑色 贴片安装 6.35mm(长度)*5.84mm(高度)
供应商型号: AV-A-SATFTS10501LMDVPTR
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTS-105-01-LM-DV-P-TR

FTS-105-01-LM-DV-P-TR概述

    FTS系列微低轮廓终端条带技术手册解析

    1. 产品简介


    FTS系列是一款适用于高速应用的微低轮廓终端条带产品。这种微型化的连接器设计旨在提供更高效的电气性能,特别适用于空间受限的应用场景。其主要功能包括匹配阻抗以适应高速信号传输,提供表面贴装(SMT)或通孔(TH)两种安装方式,并具有端面遮蔽和对齐销选件,便于组装和防止误插。

    2. 技术参数


    - 针数范围:02至50(除端面遮蔽选件外)
    - 微距:0.050英寸x0.050英寸(1.27毫米x1.27毫米)
    - 端子材料:磷青铜
    - 绝缘材料:黑色液晶聚合物
    - 工作温度范围:-55°C至+125°C
    - 阻燃等级:符合RoHS标准
    - 铅锡焊接:符合无铅焊接要求
    - 电流容量:每针3.4A(双针供电)
    - 引脚共面度:最大0.004英寸(0.10毫米)

    3. 产品特点和优势


    FTS系列的最大优势在于其高密度设计和出色的阻抗匹配能力。采用微小间距(0.050英寸x0.050英寸),可显著节省PCB板空间。此外,灵活的安装方式(SMT或TH)使其易于集成到不同类型的电路板中。独特的端面遮蔽和对齐销设计则有助于防止错误连接并确保精确装配。

    4. 应用案例和使用建议


    - 应用场景:FTS系列广泛应用于高速数据通信、工业自动化控制、医疗设备等领域。例如,在网络交换机或服务器中作为背板连接器,或者在精密测量仪器中用于信号采集。
    - 使用建议:为了保证最佳的电气性能,建议在安装过程中严格按照手册指导进行,尤其是注意引脚共面度的要求,避免因引脚不平而导致接触不良。同时,考虑到其高电流承载能力,应确保电路中其他部件也具有相应的耐热性能。

    5. 兼容性和支持


    FTS系列与特定的插座条带和IDC电缆兼容,具体型号参见配套手册。制造商提供了详尽的技术支持,包括定制化图纸审批服务以及完善的质量认证体系,确保用户可以放心选用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查是否有引脚变形或缺失,重新正确安装 |
    | 导电性能不佳 | 确认是否已清洁连接部位,并检查焊接质量 |

    7. 总结和推荐


    综上所述,FTS系列微低轮廓终端条带凭借其卓越的设计理念和优良的电气特性,在高密度连接应用中表现优异。尽管价格可能略高于同类产品,但其紧凑的结构、广泛的适用范围以及强大的技术支持使其成为市场上极具竞争力的选择。强烈推荐给寻求高效、可靠连接解决方案的专业工程师和技术爱好者们。

FTS-105-01-LM-DV-P-TR参数

参数
触头镀层 - 配接
颜色 黑色
额定电流 3.4A
触头镀层厚度 - 配接 250nm
类型 Cuttable,Header,Push-Pull
针脚数 10pin
排数 2
防护等级 -
间距-配接 1.27mm
长*宽*高 6.35mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
